Ângulo de disparo de um tiristor!?

[FelipeCorrêa]

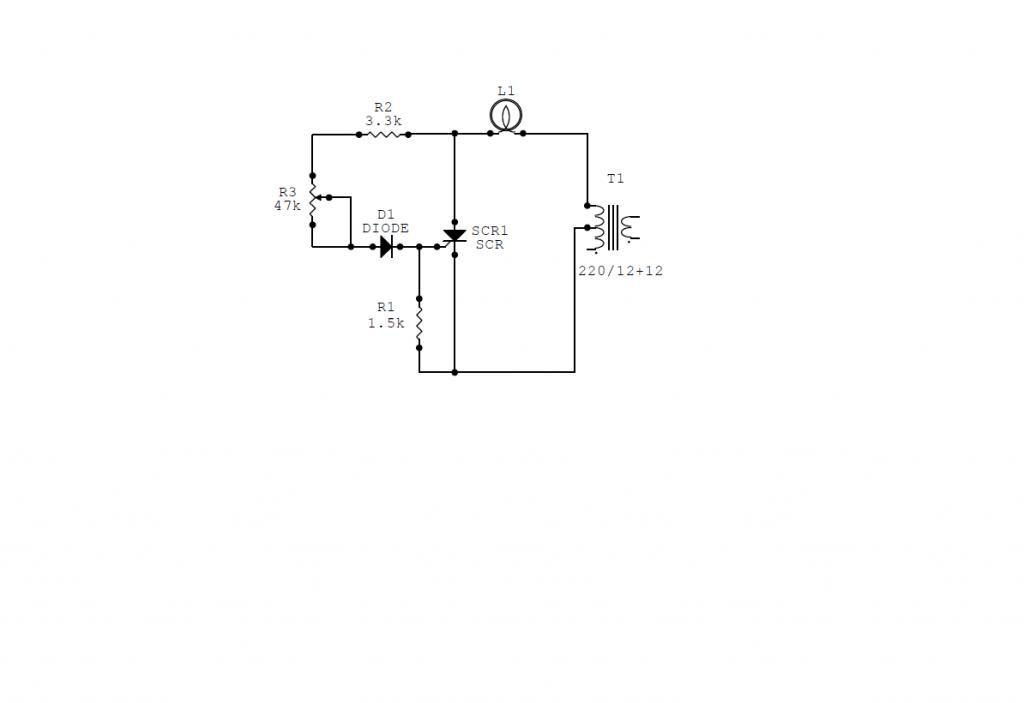

O circuito da imagem foi projetado para disparar de 0° a 90°. O resistor R2 e o potenciômetro R3 controlam o ângulo (sua soma é Rdisp). O tiristor usado foi o TIC106D. Realizando os cálculos, cheguei em valores diferentes, 3K (até esta bom) e 40K (a soma de ambos da 10K a mais). Usei as fórmulas abaixo:

Rdisp = (Udisp + 1,5)/Ig

U(o) = (RAÌZ de 2).Urms.sen(o)

O que posso ter feito de errado? Ou meus cálculos estão certos e 47K não era o melhor potenciômetro para ser colocado no circuito?

[Bastassim]

Não estou a perceber as suas fórmulas e circuito.

Explique como chegou lá.

Já agora qual o objectivo desse circuito.

[Visitante]

O principio de funcionamento do seu circuito não é bom : ele depende da sensibilidade do gate do tiristor, o que muda com a temperatura.

A corrente de gate necessaria varia entre 5 e 20 mA, o que faz que o seu circuito poderia funcionar com um tiristor e não com outro.

Tambem, nas melhores condições, você somente conseguiria um contrôle de 0 grau de atraso no disparo (100% da tensão util sobre a carga) ate 90° (meia tensão) de atraso.

Geralmente, é preferivel disparar o tiristor com pulsos.

[FelipeCorrêa]

Este circuito é uma prática que serve apenas para aprender sobre o componente. É uma prática pronta que eu devo montar e tirar conclusões. O circuito realmente foi feito para disparar este tic entre 0° e 90°. Já fiz tudo, só não consegui chegar naqueles valores para o resistor de disparo. A prática atual, emilianogringo, é de disparar um tiristor com pulsos e realizar o controle de velocidade de um motor CC por variação da tensão média.

[Visitante]

O problema é que tanto o Vgt quanto o Igt podem variar bastante de uma peça para outra do mesmo tipo.

Por exemplo, para o TIC116:

1) Vgt pode variar de 0,8 ate 1,5V a 25° e ficar em apenas 0,2V a 110°. (nem falo dos 2,5V a -40° pois imagino que você não esta planejando viajar para o polo norte !)

2) Igt pode variar de 5 a 20mA.

A sua primeira equação fica com muitas variaveis...Como você quer resolver isso?

Sempre que um circuito não tem um funcionamento seguro, depende de carateristicas mais ou menos especiais e da sorte, aquele circuito é um circuito mal projetado que deve ser descartado.

Isso seria, na minha opinião, o primeiro ensinamento que este circuito poderia lhe propiciar.

Se apesar disso você quer fazer funcionar tal circuito, a primeira coisa que você deveria fazer é medir o Vgt e o Igt do Tic116 que você tem, sabendo que o circuito so ira funcionar com aquele Tic116 e não com um outro.

[FelipeCorrêa]

O problema é que tanto o Vgt quanto o Igt podem variar bastante de uma peça para outra do mesmo tipo.

Por exemplo, para o TIC116:

1) Vgt pode variar de 0,8 ate 1,5V a 25° e ficar em apenas 0,2V a 110°. (nem falo dos 2,5V a -40° pois imagino que você não esta planejando viajar para o polo norte !)

2) Igt pode variar de 5 a 20mA.

A sua primeira equação fica com muitas variaveis...Como você quer resolver isso?

Sempre que um circuito não tem um funcionamento seguro, depende de carateristicas mais ou menos especiais e da sorte, aquele circuito é um circuito mal projetado que deve ser descartado.

Isso seria, na minha opinião, o primeiro ensinamento que este circuito poderia lhe propiciar.

Se apesar disso você quer fazer funcionar tal circuito, a primeira coisa que você deveria fazer é medir o Vgt e o Igt do Tic116 que você tem, sabendo que o circuito so ira funcionar com aquele Tic116 e não com um outro.

Olá amigo, obrigado por suas respostas. Entendi as coisas que você falou e concordo com elas. Esta prática realmente foi dada em aula para pegar o básico dos tiristores, pois a atual realiza o controle através de pulsos. Abraço e, mais uma vez, obrigado.

O tópico já pode ser encerrado.
