Problema sem explicação... Instalações elétricas

[Cartola43]

Galera, eu fiz um clapper para colocar no meu quarto, pra quem nao sabe o clapper é o circuito que permite acionar cargas com barulhos altos e graves (geralmente palmas). Instalei junto com um interruptor three-way de forma que a lampada pudesse ser acionada tanto por palmas como da forma tradicional. O circuito funcionou perfeitamente, como na teoria, porém algo muito estranho acontece: volta e meia o rele apaga sem motivo, quando eu ligo alguma coisa na tomada ou quando algum interruptor de qualquer comodo da casa é acionado, ou simplesmente do nada a lampada acende/apaga tambem (nao todas as vezes, diria uns 50% das vezes...).

Já conferi tudo no circuito, inclusive a parte de retificação, está tudo ok.

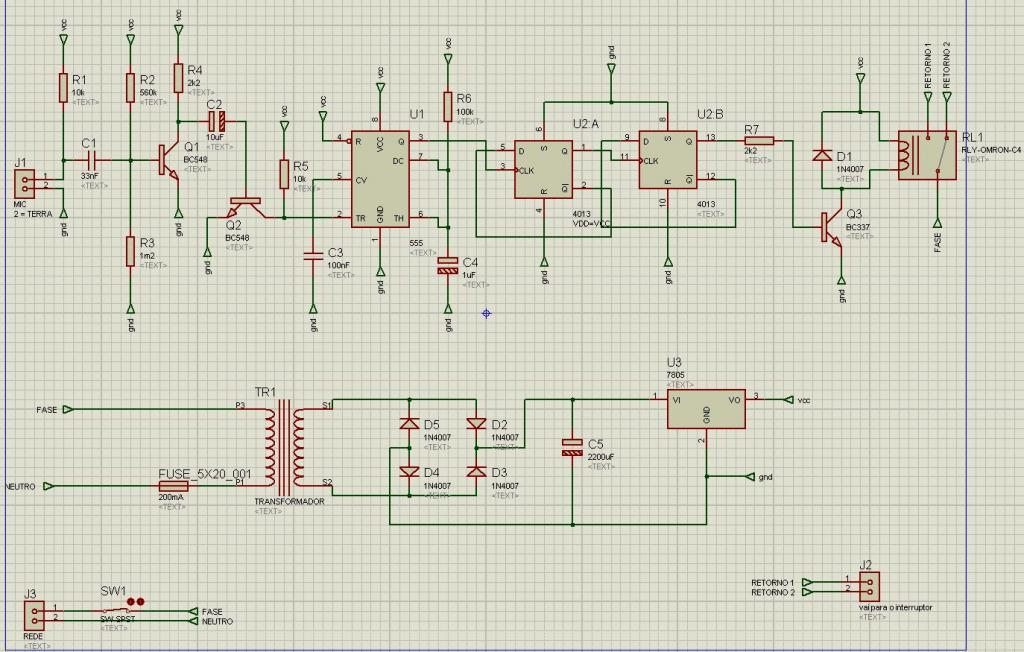

Para deixar a pergunta mais completa, mando o esquema do circuito que implantei na parede do meu quarto.

[mroberto98]

Seria bom você por um resistor na base do transistor Q2 para evitar ruidos, verifique se quando a luz acende ou apaga sozinha tem algum barulho no ambiente.

Quantos volts esse rele nescessita e qual corrente?

E qual tipo de microfone voce esta usando?

[Cartola43]

1. Não há barulho no ambiente quando ela acende a apaga sozinha, pra tu ter uma ideia se eu mudar a velocidade de um ventilador que tá na sala ela muda de posição... O responsável pela sensibilidade do som é o capacitor c1, que penso que está ajustado, pois em "funcionamento normal" ele aciona apenas com as palmas, e nao com pequenos barulhos.

2. o rele que uso é um Sanyou SRD-S-105D ele é um rele de 5v, a potencia dele nao sei dizer, mais deve ser em torno de 0.5w.

3. Uso um microfone de eletreto comum, desses encontrado em qualquer sucata de interfone, telefone, etc de 10x7 mm

[.if]

Amigo voce cometeu um engano básico: esqueceu de um capacitor entre +5 e gnd. Coloque um de uns 100uF proximo às 'pernas' do 7805 e um de 100n bem pertin de cada ci. Tente também em paralelo com entrada, entre trigger e gnd, base e gnd (ja falaram?), etc e gnd

Se continuar, voce precisará de mais que um capacitor.

abç.

[Mulder_Fox]

Experimente ligar um capacitor de 100 uF entre o pino 7 e o pino 14 do 4013.

Edit:

Ôpa amigo josedasilva0, postamos ao mesmo tempo. Foi mal.

Ah, e eu sei do que você está falando...

Lembre-se de que este fórum tem centenas de usuários e que não é possível agradar a Gregos e Troianos ao mesmo tempo.

Estou contigo e não abro. =)

[jorgeletronico]

Ola...pelo jeito meu clapper ta fazendo sucesso kkkkkk.Amigo a rede eletrica gera muitos ruidos...e por isso q aparelhos eletronicos tem um estagio de filtragem de transientes....faca como os amigos recomendaram...filtre bem a entrada de energia do circuito

[mroberto98]

E verdade, precisa por um capacitor na saida do regulador..

Mas voce disse que pequenos barulhos muda a pocisao do rele, bom, isso deve ser porque nao esta bem sintonizado na frequencia das palmas... O capacitor esta deixando as altas passarem e nao as baixas.. Com esse microfone, esse resistor de 10k nao esta mt alto?

outra coisa, o resistor R5 esta mt alto, a menor variaçao q seja a tensão do coletor ja vai cair mt, verifique isso pois ate mudar a velocidade do ventilador ja esta ativando...

[Cartola43]

Primeiramente desculpa a demorar por responder galera, tive problemas com minha internet que me impossibilitaram de entrar no forum, e obrigado aos amigos que responderam minha pergunta, acreditem são vocês que levam esse fórum pra frente...

Voltando ao circuito, seguindo orientação dos amigos sobre filtragem de sinal, fiz o seguinte: Troquei C5 por dois capacitores em paralelo de 100nf/100uF, fiz isso na saida do regulador também, de forma que ficaram 4 capacitores filtrando o sinal, 2 antes e 2 depois do regulador em paralelo, porém o problema continua. Vale observar novamente que qualquer carga conectada ou desconectada na rede da casa muda a posição do rele, e que com exceção da mudança repentina e sem nenhum som do rele (uma vez saimos todos de casa com a lampada apagada e quando voltei estava acesa) apenas palmas o acionam, o que o tornaria eficiente se não fosse por esse probleminha...

Mulder_Fox ligar um cap de 100uF entre o 7 e o 14 do 4013 seria ligar esse mesmo cap entre o +5 e gnd do circuito e isso já foi feito por mim na regulagem de agora, como citado acima. (acho que isso responde o josedasilva tb, e obrigado cara por responder a minha pergunta mesmo com o que aconteceu com você...)

Jorge é bem fácil ser o seu circuito mesmo, pois peguei ele feito na net e só adicionei a retificação, por isso o defeito pode ser o que o mroberto98 Falou tb... não desmereço seu projeto, achei muito bom, de outra forma nao o teria reproduzido aqui

[mroberto98]

Observe que mesmo nao tendo barulho, uma simples mudança de pressao no ambiente ja poderia causar o acionamento se o circuito estiver muito sensivel...

Faça um teste, meça a tensão do coletor do Q2 sem nenhum barrulho, e depois bata palma ao mesmo twmpo medindo a tensão do coletor do Q2 no momrnto da palma qual foi a tensão obtida...

depois faça um barulho leve e veja também pra quanto foi esse tensão.

O melhor seria filtrar apenas a frequencia da palma, ou seja, um filtro BPF.

no seu circuito ate um barulho de um mosquito q passar perto do mic pode acionar..

[Cartola43]

mroberto desculpa a ignorância mais o que seria um filtro BPF? e como uma mudança na velocidade do ventilador que está na sala pode acender a lampada do quarto, considerando que o mic não "ouviu" o barulho?

Além do filtro, tenho que fazer aquilos dos resistores que me falou ne?

[mroberto98]

Um filtro BPF e um passa banda, passa apenas um faixa, seria a faixa do som da palma.

Mude os resistores mas antes faça as mediçoes.

Mas tem certeza que o mic nao ouviu? Poderia ser interferencia causada pelo motor se nao for bem filtrado..

Quantos VAC e a saida desse trafo?

[Cartola43]

24 vca, com a queda de diodos chega uns 22 v no regulador...

e se a interferencia do motor que voce fala for eletrica como eu acho que é, ja tinha pensado nisso tambem, so que eu acho que o circuito retificador com 4 capacitores deveriam filtrar esse ruido... Pensando bem, acho que quando eu usava uma fonte de alimentação o rele tambem desacionava sozinho, mais nada comparado a como está agora...

[mroberto98]

tente fazer testes com o ventilador para ver se e o motor mesmo que causa a interferencia...

[Cartola43]

vou montar aqui na protoboard um novo circuito com as suas modificações, mais tarde posto os resultados, qualquer sugestão pode dizer...

[jorgeletronico]

Seria bom separar a fonte do circuito por meio de um opto transistor assim como nos aparelhos eletronicos....coloque capacitor 100nf entre vcc e gnd nos pinos do ci 4013...coloque um trimpot para formar o divisor de tensão de polarizacao do tr....assim poderá regular a sensibilidade... e altere o capacitor de corte de faixa ate obter um resultador sastifatorio

[Cartola43]

vou fazer um teste usando uma fonte chaveada, porque desconfio demais que seja ruidos da rede eletrica, e nao um erro de circuito...

[Mulder_Fox]

Bom mesmo seria testar com uma bateria.

[Cartola43]

Eu vou usar uma fonte chaveada que tenho aqui pra testar na protoboard, retirando o circuito retificador claro, para ver se o precisa mexer alguma coisa no circuito, se continuar com falhas, vou fazer o que o que o mroberto me falou, mais tarde posto os resultados, é que estou um pouco sem tempo agora...

[mroberto98]

Eu aposto no circuito, nao vi erro nessa fonte embora tenha usado uma tensão mt alta de entrada no regulador... Talvez seja problema na montagem.. Ou ate mesmo problema de eliminaçao de ruido no proprio circuito e nao na fonte...

[Antonir Fontes]

Olá amigo, conseguiu resolver seu problema, pois tenho o mesmo problema e posso afirmar que o motivo do acionamento é ruido da rede. Como fez para resolver?

Meu circuito esta ligado numa bateria, mas a bateria numa fonte, então da na mesma..., aciona qualquer coisa em casa, como você disse, nem sempre, as vezes dai ferra com meu projeto pode me passar seu email?

pra gente conversar.

meu e-mail esta no perfil, por favor entre em contato. grato...
