Regador de plantas automatico?

Leonardo69 · 29 de outubro de 2013

Gente,eu tenho uma daquelas bombas de jogar agua no parabrisa, e eu pretendo fazer um regador de plantas automatico, para quando a planta secar a bombinha jogar agua, mas para isso eu preciso de um esquema que identifique a terra seca e acione a bomba, e quando molhar, o circuito desliga a bomba,alguem pode me ajudar?

S. Antunes · 2 de novembro de 2013

Você pode começar estudando um pouco sobre comparadores de tensão. Tem como fazer com microcontrolador tb, só que fica mais caro como você prefere?

Leonardo69 · 2 de novembro de 2013

como eu manjo um pouco em eletronica, o circuito mais fácil é melhor pra min

felipefpt · 2 de novembro de 2013

http://www.webtronico.com/sensor-de-umidade-de-solo.html

Ai use um comparador de tensão para que quando o sensor passe a dar um sinal de solo seco acione uma bomba, provavelmente através de um relé.

Leonardo69 · 3 de novembro de 2013

nao tem como eu fazer o sensor com dois fios de cobre nao?kkk

Daniel1511 · 3 de novembro de 2013

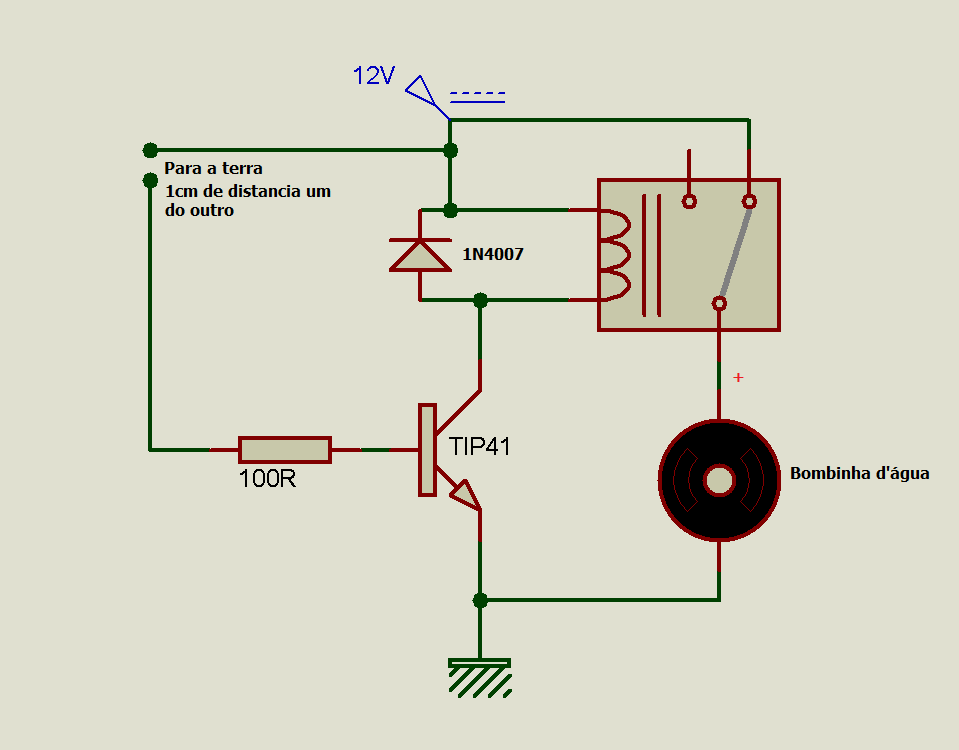

Não sei se vai dar certo mas:

Leonardo69 · 3 de novembro de 2013

Não sei se vai dar certo mas:

eu fiz um esquema desse, mas usei um tip122 e nao usei resistor, só que nao ficou sensível suficiente para identificar a agua na terra, sera que com o tip41,e com o resistor de 100r vai dar certo?

Daniel1511 · 3 de novembro de 2013

Vish então não coloque o resistor e vai aproximando mais os terminais do transistor e do +12V até detectar lembrando NUNCA junte os dois pois vai queimar o transistor em questão de segundos... mas se você quiser pode por outro transistor porém agora PNP vou mostrar o circuito com dois transistores A você tem um multímetro? se tiver meça a resistência dela molhada e seca por favor pois eu não tenho se não tiver não tem problema mais acho que a terra molhada deve ter uns 500K ou 1M...

Leonardo69 · 3 de novembro de 2013

bom cara, apesar do meu multimetro ficar variando bastante o resultado e nao ser muito preciso, na terra seca deu 500k e na molhada deu 14k, a distancia de uma haste até a outra é de 1,6cm e cada uma tem 2,6cm de comprimento

Daniel1511 · 3 de novembro de 2013

Ok e esse circuito mesmo, Ele na terra molhada desativa o circuito em 100K e 500K ele liga

Leonardo69 · 3 de novembro de 2013

Vish então não coloque o resistor e vai aproximando mais os terminais do transistor e do +12V até detectar lembrando NUNCA junte os dois pois vai queimar o transistor em questão de segundos... mas se você quiser pode por outro transistor porém agora PNP vou mostrar o circuito com dois transistores A você tem um multímetro? se tiver meça a resistência dela molhada e seca por favor pois eu não tenho se não tiver não tem problema mais acho que a terra molhada deve ter uns 500K ou 1M...

acho que com dois transistores vai dar certo, pois como a resistencia da terra molhada é alta, apenas um transistor nao consegue saturar o suficiente para acionar o relé, mas com dois fica mais forte,pois o sinal do tip 41 é fraco para acionar o relé mas é forte para acionar o tip 42 e assim o tip 42 aciona o relé

Daniel1511 · 3 de novembro de 2013

Exatamente!

faller · 3 de novembro de 2013

Pode usar um transistor Darlington, que tem um maior ganho de corrente. Por exemplo:

Tip 120, 121, 122

Ou muitos outros que se possa ter a mão...

mroberto98 · 6 de novembro de 2013

O circuito deve funcionar mas vai ter varios problemas, por exemplo, não vai dar pra conseguir garantir que eles irao saturar ou cortar no momento certo por causa dos ganhos deles.

albert_emule · 6 de novembro de 2013

Porque não simplifica? Usa um temporizador:

Programa para ligar todos dias (ou a cada x dias) por um determinado tempo suficiente para bombear a quantidade aproximada de água.

Por outro lado pode-se adotar um mecanismo mais simples ainda:

Uma mangueira cotejando.

Pode-se fazer o furo tão pequeno que a água pingará com tempos tão espaçados que no final será a quantidade certa de água que a planta precisa.

Leonardo69 · 6 de novembro de 2013

Porque não simplifica? Usa um temporizador:
Programa para ligar todos dias (ou a cada x dias) por um determinado tempo suficiente para bombear a quantidade aproximada de água.

Por outro lado pode-se adotar um mecanismo mais simples ainda:

Uma mangueira cotejando.

Pode-se fazer o furo tão pequeno que a água pingará com tempos tão espaçados que no final será a quantidade certa de água que a planta precisa.

um temporizador nao daria certo no meu caso, eu quero um regador que molhe

a planta somente quando ela estiver seca,sem colocar a mao em nada, e se chover automaticamente o regador nao vai molhar a planta, ja com o timer isso nao acontece!

mas ja esta tudo resolvido,o esquema com dois transistores funcionou!
