RESOLVIDO Ajude em circuito impresso

Recommended Posts

Olá amigos do forum, a um tempo venho estudando como construir minha PCB, entre tanto, eu consegui bons resultados usando o metodo de transfrerência térmica, porém, não obtive sucesso na parte superior da placa, ou seja, a descrição  de VCC GND ETC...

Queria saber, se alguem sabe algum metodo de transferir a partes escritas da minha placa em cima do fenolite, porém, na parte superior e não na parte de cobre.

OBs: Ja tentei no método térmico fica toda falhada não pega direito.

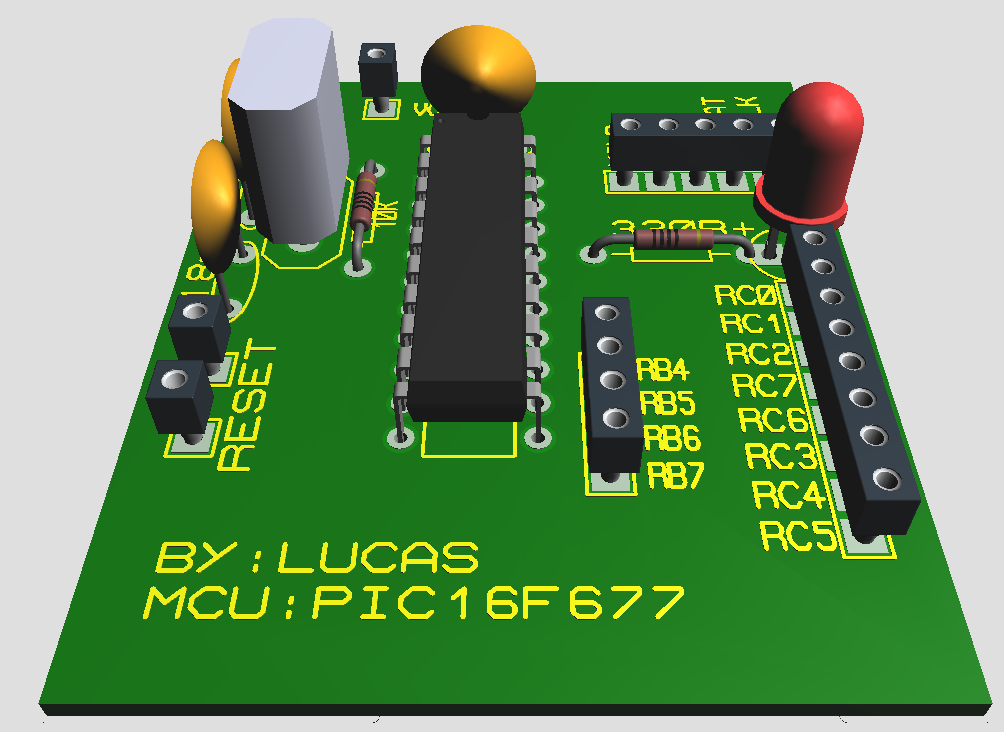

Veja a minha plaquinha que eu estava querendo transferir a parte de cima:

post-709648-0-36091700-1434556342_thumb.

Editado por Lucas Pereira de Souza

Compartilhar este post


Link para o post
Compartilhar em outros sites

Na época de vacas magras fiz com metodo termico e até que não ficou ruim não (hoje só anexo no email o arquivo pcb kk). Tem que limpar bem a pci e achar temperatura/tempo adequados, papel/toner de qualidade. Ou seja, testes e mais testes... aff

Mas permita-me...

provavelmente você não vai vender a pci. E pra seu proprio uso, creio que não agrega muita coisa. Se for realmente necessária alguma identificação, pode colocar na camada de cobre mesmo

(ajudei nada kk)

abç

Compartilhar este post


Link para o post
Compartilhar em outros sites

Bom.

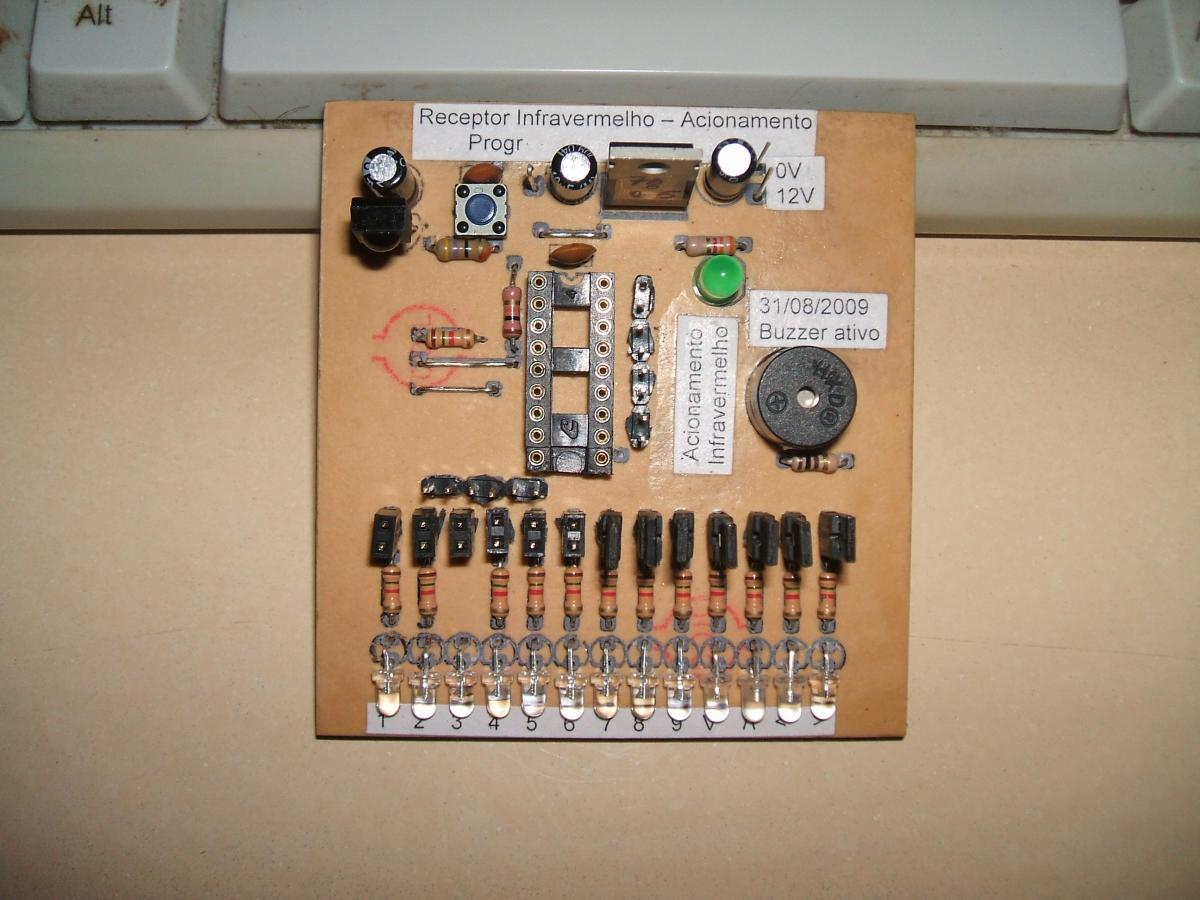

Para protótipos/brincadeiras, eu faço assim (Anexo). A foto ficou grande....

Também pode fazer uma adaptação baseado no sítio:

http://www.py2bbs.qsl.br/etiquetas.php

MOR_AL

post-683989-0-89876400-1434575349_thumb.

Editado por MOR
  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

... ou imprima num papel de sua escolha (pode ser transparência) e cole em cima.

Nos furos nem preciso falar o que fazer.

Editado por _xyko_
  • Curtir 2

Compartilhar este post


Link para o post
Compartilhar em outros sites

Sabe que gostei dessa ideia do Xyco?

Nunca havia pensado nisso...

Será que dá para usar papel contact transparente?

Editado por Ricardo S Ferreira

Compartilhar este post


Link para o post
Compartilhar em outros sites

Na minha postagem com a foto, fiz exatamente assim.

Imprimi na laser e colei na PCB com cola branca um pouco diluída.



Sr. Administrador.

Alguns ícones, que abrem novas páginas não estão funcionando.

1 - Tive que fazer o login via Facebook.

2 - "Responder" não funcionou. Tive que clicar em "Pré Visualizar" para responder.

MOR_AL

Compartilhar este post


Link para o post
Compartilhar em outros sites

Uma dúvida que tenho há anos: é possivel imprimir letras brancas na transparência? As cores combinam pra dar branca? mistério...



offtopic

moris .. pensei que era só eu.

Quase desisti mas depois de dar umas reboladas só consigo logar pelo link

http://forum.clubedohardware.com.br/index.php?app=core&module=global&section=login



abç







Compartilhar este post


Link para o post
Compartilhar em outros sites

Quase ninguém conhece a placa de composite.

Ou é branca ou cinza. Imprimindo o toner preto fica bem legal.

http://www.instructables.com/account/register?sourcea=banner&bannerType=C

Maravilha camarada, não conhecia essa placa de composite valeu pela dica.

Compartilhar este post


Link para o post
Compartilhar em outros sites
