Stereotypical

Circuito oscilador

Recommended Posts

@Stereotypical,



Olhe aqui, tem a explicação e também algumas formas de onda nos pontos chaves :



http://www.electronics-tutorials.ws/waveforms/555_oscillator.html

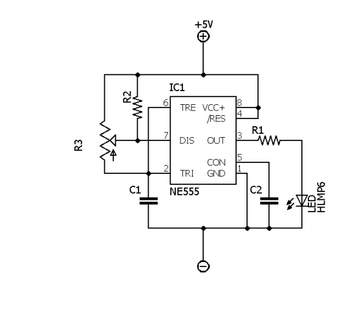

Resumindo, o capacitor C1 vai se carregando, até atingir a tensão de limiar, que é de 2/3 da tensão de alimentação. Isto aciona um transistor que vai descarregar o capacitor, até que a tensão sobre ele chegue a menos de 1/3 da tensão de alimentação, aí o transistor é cortado, e o capacitor começa a se carregar novamente. Isso fica sempre se repetindo.



Nesse oscilador, a tensão sobre o capacitor C1 fica sempre variando entre os extremos de 1/3 e 2/3 da tensão de alimentação.



Paulo

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

kk (um inofensivo kk profissional hein!!)


melhorou  agora? Redesenhe os RC em volta deste circuito. Aquele transistor é um NPN

1.jpg>1000.txt



Deve existir disponível também o circuito transistorizado do 555 mas creia-me: não vale a pena esmiuçá-lo a este nível



Me fez lembrar... você pode não acreditar mas certa feita num desespero hormonal técnico cheguei a montar num protoboard  um 741 com transistores.. sério!
