Inversor da esteira ergométrica ppa 2cv

[angelito de jesus santos]

 Bom dia amigos ,



 gostaria de uma ajuda , esto com uma placa de um inversor ppa 2cv de esteira ergométrica. deu uma queda de tensão em minha casa e queimo o fusível de 20 amperes dela

substitui o fusível

quando ligo a esteira sem peso em cima dela ela funciona normal , mas quando esto em cima o motor dela fica travando e nao parte .

quando eu ligo  ela e depois que ela parte eu coloco peso ela fica de boa !

gostaria de saber que componeste esta dando esse defeito na partida .



motor weg 200v

6 amperes

trifásico



alimentação da placa 220v



desde ja agradeço .



[BCP]

Experimente lubrificar a lona da esteira...

[angelito de jesus santos]

ja lubrifiquei, a lona da esteira  esta bem lubrificada , essa placa ja é a segunda , 2 anos atras tive o mesmo problema , tive que compra uma placa nova .

[BCP]

Ok! Então como não é peso mecânico, pode ser algum componente fraco na placa.

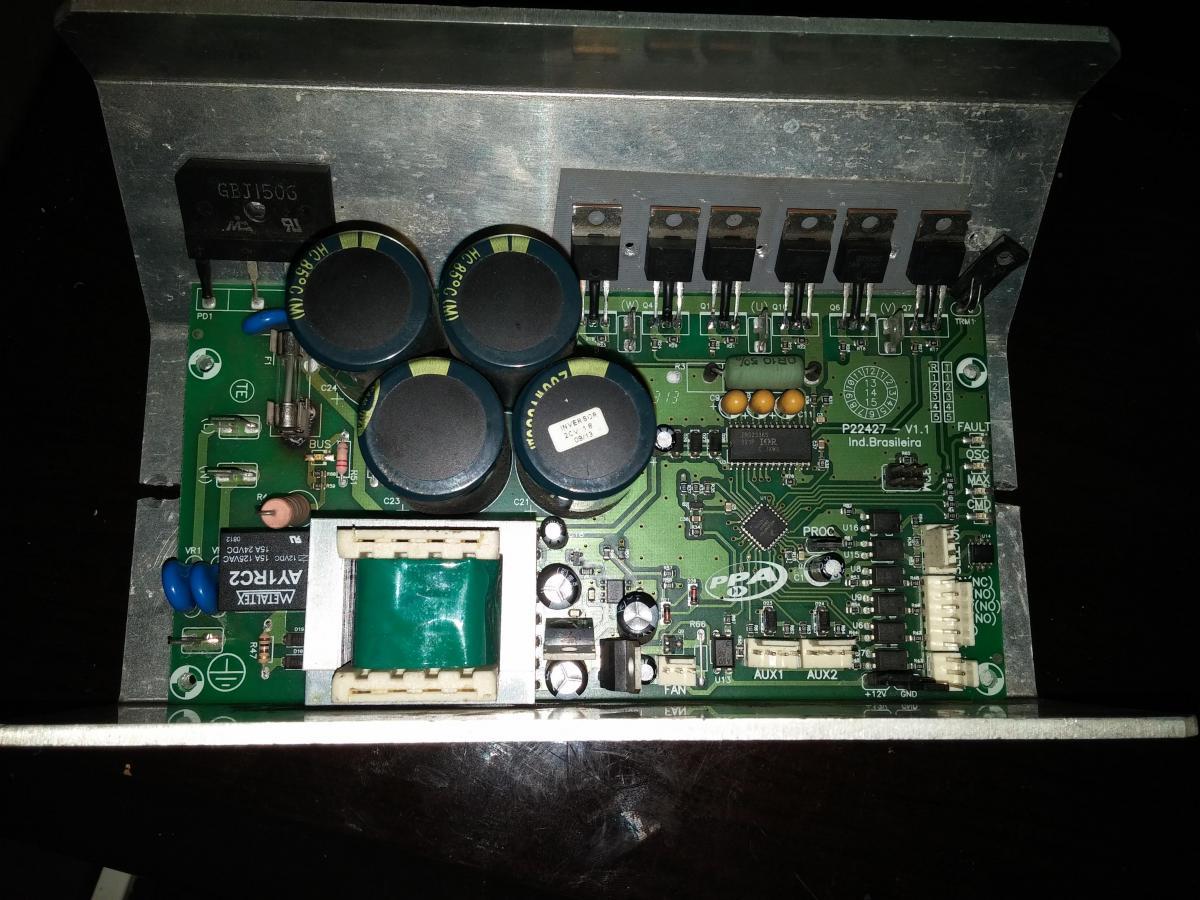

A primeira coisa que me chamou atenção nas suas fotos foi um "escurecimento" da placa na parte inferior do fusível dela.

Na primeira e segunda foto, da para ver bem!

Se você tiver um ferro de solda ai, refaça as soldas desse suporte do fusível e ainda reforce as trilhas na parte inferior da placa.

Provavelmente o que pode estar ocorrendo ai é que tem mau contato nesse suporte do fusível, e quando aumenta a carga (peso), a tensão da placa cai e o motor perde a força!...

[angelito de jesus santos]

o aquecimento aconteceu quando queimor o fusível de 20 amperes , refis a solda  e substituir o fusível ,

quando eu ligo ela sem peso ,e em baixar velocidade ela gira normal , depois eu subo em cima da esteira ela continuar  girando !

se eu fica em cima da esteira  e liga a esteira  fica com o motor tentando girar .

[Ricardov]

Se possível meça a tensão antes e depois do fusível, com e sem carga na esteira. E a tensão no motor, com e sem carga.

[BCP]

Ainda pode ser mau contato nesse fusível, ou o motor foi afetado e precisa ser trocado!...

[angelito de jesus santos]

testei sem carga ta chegando 220 na placa , pando no fusível também, chega 220v no transformador de 220v para 15 v e 16v

chega 220v no retificadora de tensão (gbj1506) os capacitores que estão em paralelo estão elevando a tensão para 314v dc.

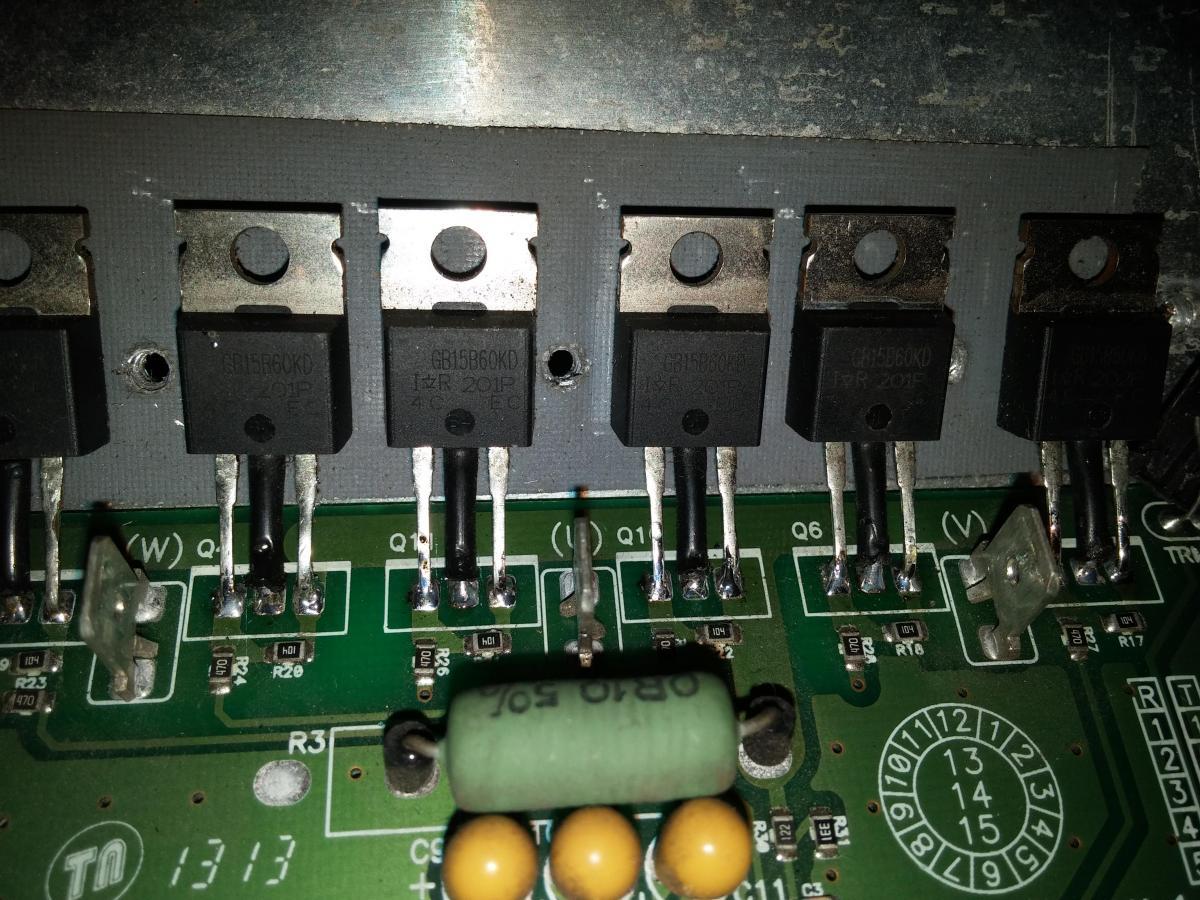

essa tensa elétrica esta alimentando  o transistor gb15b60kd  o pino do meio .



testei com o motor trifásico 220 v AC weg , o mesmo da esteira e conferi a corrente tem uma fase ( w, u ,v )  W estava com 0,60A  ,  U1,5A  e V estava com 3,5A.

o motor esta bom ja testei em outra esteira .

[Ricardov]

Tem que medir com carga.

[angelito de jesus santos]

medir com carga que deu esse valores testei com o motor trifásico 220 v AC weg , o mesmo da esteira e conferi a corrente tem uma fase ( w, u ,v )  W estava com 0,60A  ,  U1,5A  e V estava com 3,5A.

o mesmo não consigo medir a tensão elétrica   nas  saídas pois e frequência .

[Ricardov]

Meça depois do fusível com carga. As correntes estão muito desbalanceadas, talvez a tensão W esteja muito baixa.

[angelito de jesus santos]

a mesma tensão elétrica de 314v que vai para fase W vai para as outras fase, para o pino do meio do gb15b60kd.

[Heberson Percussionista]

boa tarde

estou com uma placa inversor ppa 2cv de esteira ergométrica com o mesmo defeito!

você conseguiu arrumar a sua?
