Criar fonte linear de 0 a 30 v com display de 7 segmentos

[faller]

Agora sim começa a fazer sentido.

[Renato.88]

Em 12/07/2016 às 10:12, Daniele Dziekaniak Pereira disse:

Eu Errei e errei feio, anotei errado. Ele sugeriu o ICL 7660 e o Ci7805 para gerar o +5 e -5 da fonte.

Não seria ICL7107?!

[faller]

36 minutos atrás, Mestre88 disse:

Não seria ICL7107?!

Acho que agora está certo, na dica dos professores..

http://www.intersil.com/content/dam/Intersil/documents/icl7/icl7660.pdf

[Renato.88]

Ah sim, não conhecia esse CI. Mas funciona da mesma maneira que a gambiarra do 555 que eu citei outro dia, também é possível fazer isso com amplificadores operacionais.

[Renato.88]

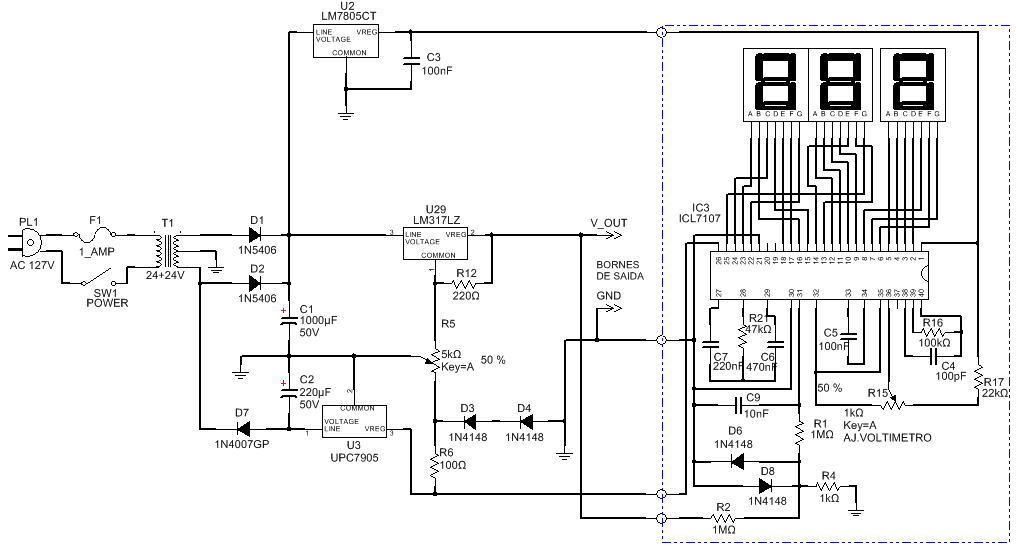

Esquema da minha fonte de bancada, onde eu deletei do desenho os transistores de potência e acrescentei os diodos do zero volts, já que minha fonte começa com 1,25V mesmo.

[Daniele Dziekaniak Pereira]

1 hora atrás, Mestre88 disse:

Não seria ICL7107?!

na verdade é ci 7660 (que não achei ainda) o ci 7805 para ligar o icl 7101 este, vai controlar o display de 7 segmentos pra medir a fonte. agora acho que esta certo. Fiz uma confusão desculpem.

[Renato.88]

33 minutos atrás, Daniele Dziekaniak Pereira disse:

na verdade é ci 7660 (que não achei ainda) o ci 7805 para ligar o icl 7101 este, vai controlar o display de 7 segmentos pra medir a fonte. agora acho que esta certo. Fiz uma confusão desculpem.

Sim, eu já entendi.

Esse ICL7660 serve para criar os -5V de referencia para a partida de zero volts, e também a referência para o ICL7107.

Não vi necessidade em usar esse CI quando podemos usar o 7905 para fazer a mesma coisa, já que é mais fácil de usar e encontrar.

É obrigatório usar esse ICL7660?
