Técnicas para trilhas (circuito impresso)

Recommended Posts

Olá, pessoal!



Criei um circuito lógico simples, já montei o esquemático no Proteus, testei... tudo certinho.

Agora vem a parte que não tenho muita experiência: Construir as trilhas.



O problema é que não consigo de jeito nenhum trilhar uma placa sem gambiarras. Toda vez as

trilhas batem umas nas outras. Gostaria de saber o melhor jeito para se construir as trilhas

para esse circuito.



Agradeço desde já!



Foto do Circuito




Foto do CI

Estou utilizando o CI 7400 - 4 Portas NADS de 2 Entradas.




Compartilhar este post


Link para o post
Compartilhar em outros sites

@Matthwus



Cara, eu não tinha pensando em usar o ARES.

Caramba! Muito fácil criar trilhas nele com o Auto-Router kkkkkkkk



Agora só fiquei com uma dúvida. Como saber qual o tamanho da placa?

A unidade de medida do Ares é o TH.

Sabe como converter pra cm?

Editado por densyy

Compartilhar este post


Link para o post
Compartilhar em outros sites
19 minutos atrás, densyy disse:

@Matthwus



Cara, eu não tinha pensando em usar o ARES.

Caramba! Muito fácil criar trilhas nele com o Auto-Router kkkkkkkk



Agora só fiquei com uma dúvida. Como saber qual o tamanho da placa?

A unidade de medida do Ares é o TH.

Sabe como converter pra cm?

É simples...

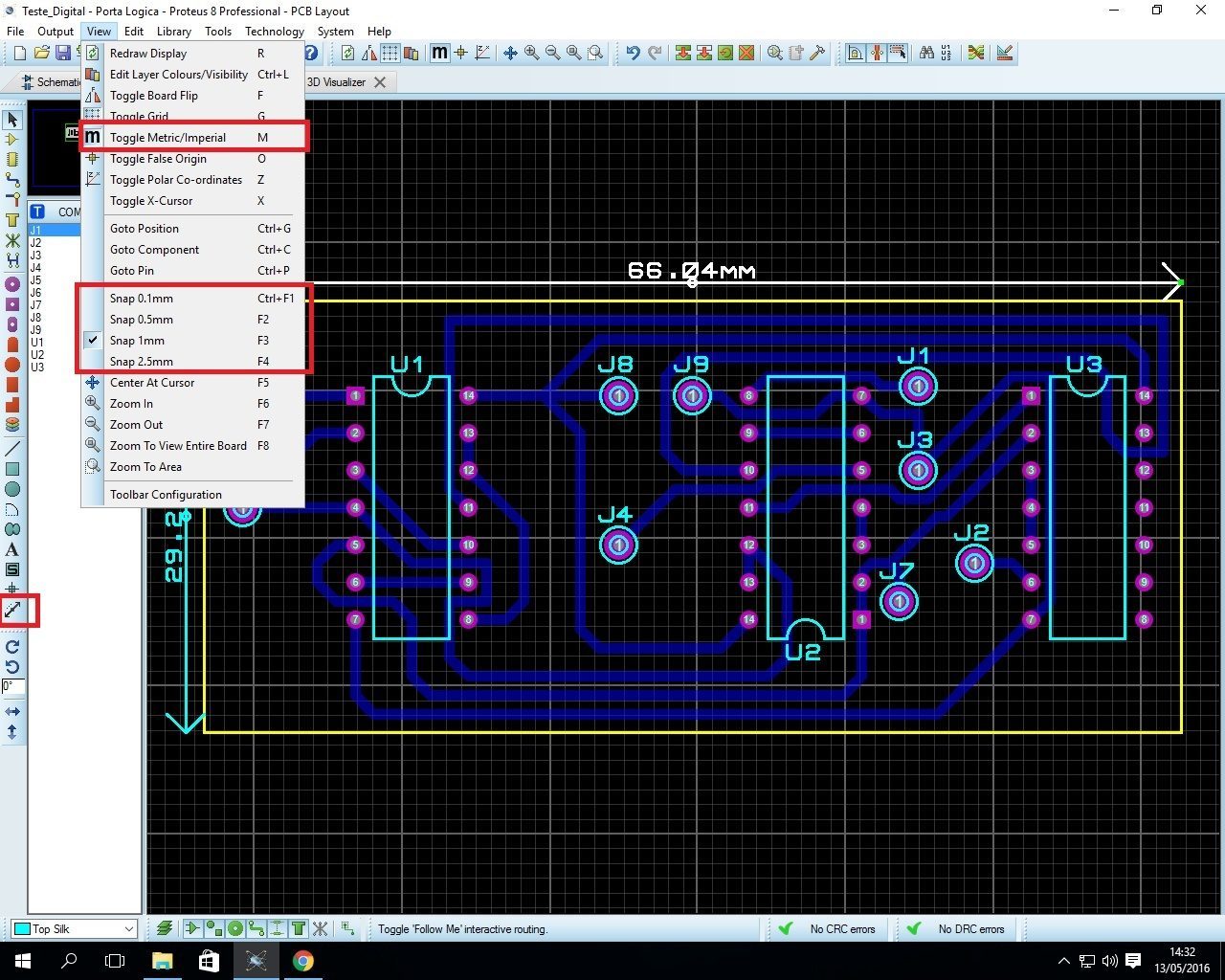

em View, seleciona Toggle Metric/Imperial, no quadrado vermelho em baixo coloca a escala, no canto lateral esquerdo tem a ferramenta que você usa para medir, no meu caso coloquei a proporção de 1mm na escala, então cada quadradinho desses pequenos é 1mm de distancia, o referencial x=0 e z=0 é uma marquinha azul que tem no centro da tela.

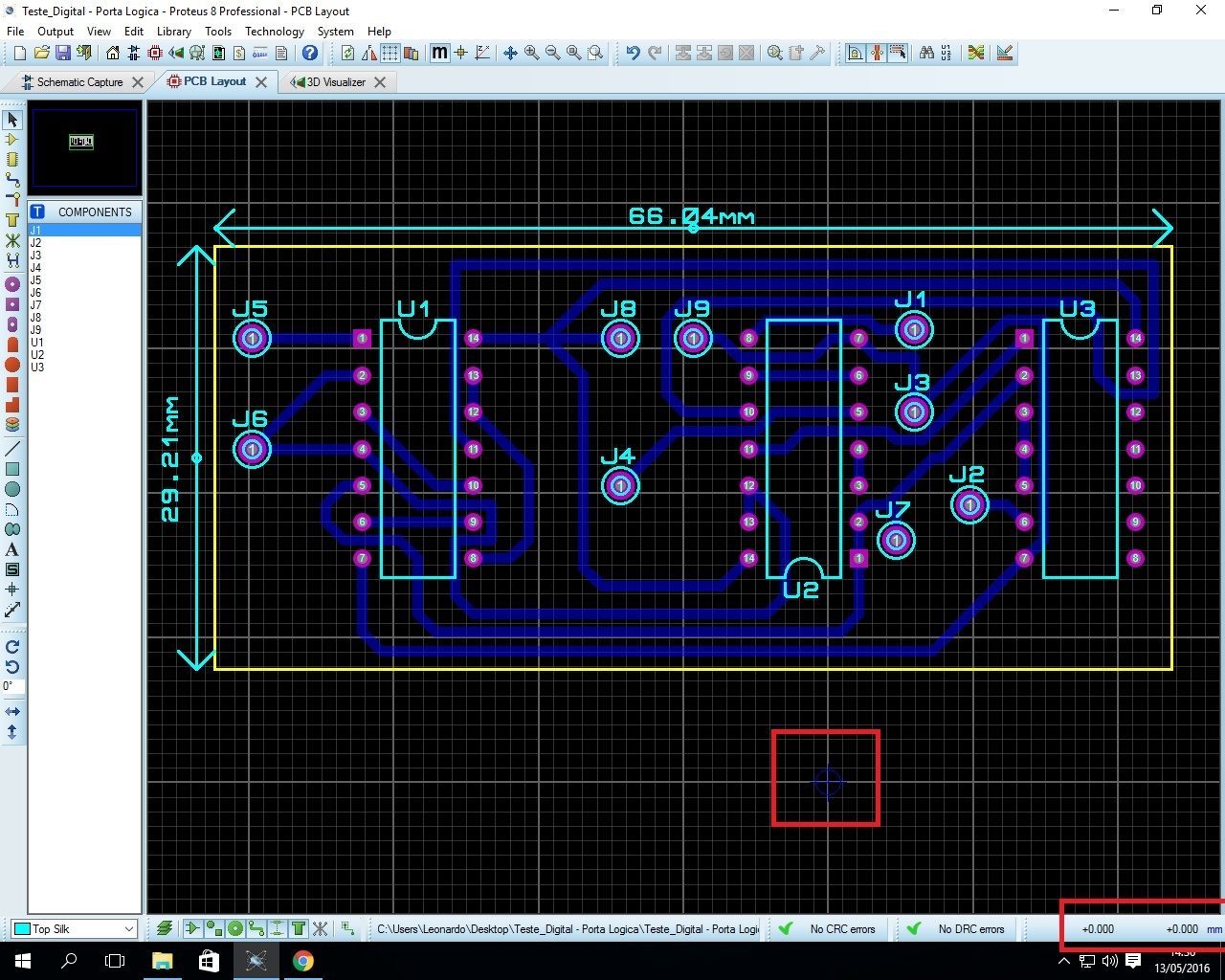

na foto acima está o ponto zero indicado em vermelho, note que se eu deixar o cursor posicionado bem no centro dele, na lateral direita inferior marcada em vermelho ele me da os dois eixos X e Y, como o cursor estava posicionado no centro ele marcou 0 no dois eixos, e se andar apenas 1 quadradinho ele vai marcar 1mm em algum eixo, sendo X na horizontal e Y na vertical.

Editado por Matthwus
  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

@Matthwus ,



Cara, muito obrigado por tudo!

Agora não tenho mais problemas com a construção das trilhas!



Refiz o projeto do zero pra fixar bem todas as etapas.

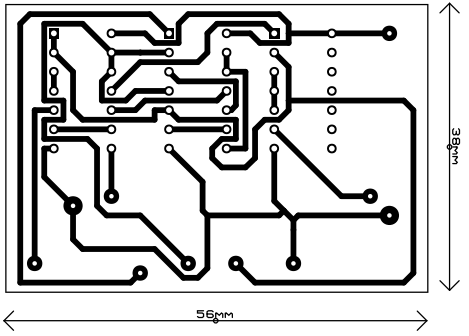

Olha só como ficou já pronto pra impressão:






Achei bem bonitinho hahahahahaha

valeu Matthwus! ;)

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites
12 minutos atrás, densyy disse:

@Matthwus ,



Cara, muito obrigado por tudo!

Agora não tenho mais problemas com a construção das trilhas!



Refiz o projeto do zero pra fixar bem todas as etapas.

Olha só como ficou já pronto pra impressão:






Achei bem bonitinho hahahahahaha

valeu Matthwus! ;)

Se for fazer pelo método de transferência térmica geralmente trilhas com espessura menor que T50 dão mais trabalho, e a qualidade saí um pouco comprometida, é recomendado dar um retoque por cima com a caneta mesmo.

Editado por Matthwus
  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites
