Ci lt1083cp

Recommended Posts

Saudações a todos, estou com uma pequena duvida mas é uma daquelas que já pesquisei para todo lado mas não consegui nem um exito.

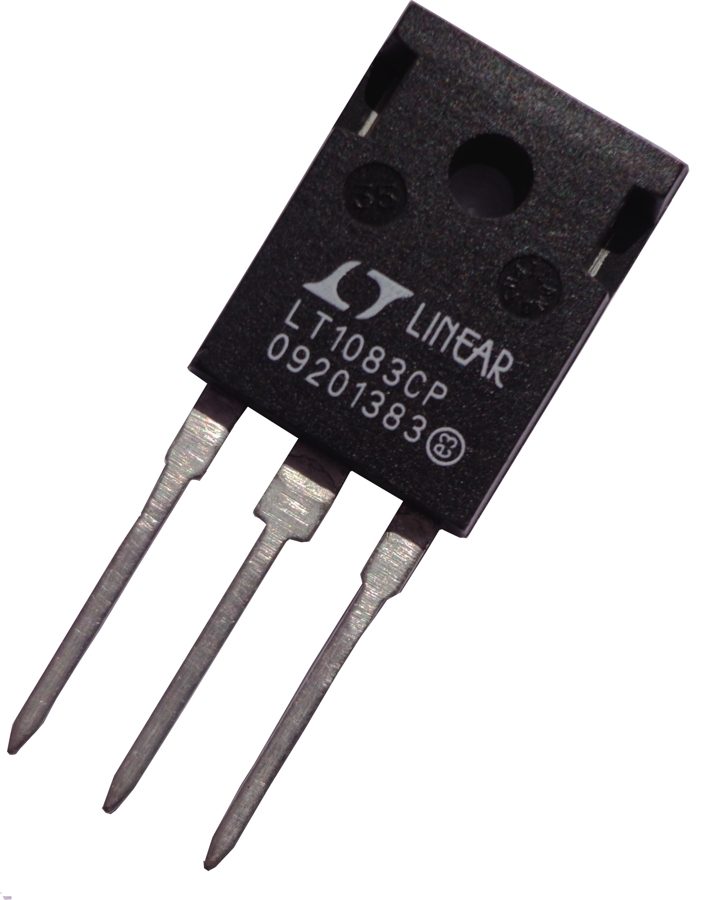

Bom a duvida é a seguinte, eu tenho um CI LT1083CP que regula tensões de 1V a 30V 7.5A ( marca LINEAR) eu quero construir um regulador de tensão utilizando o mesmo, porém quando verifiquei o datasheet, não consegui identificar o valor hFE ou Ganho do mesmo se é que tenha, a duvida é a seguinte, este CI tem um hFE se não, como calcular a corrente de ajuste.

Obrigado.


Compartilhar este post


Link para o post
Compartilhar em outros sites

Esse tipo de regulador não tem cálculo para hFe.

Se sua fonte for do tipo variável, lá no datasheet tem uma fórmula para calcular o valor dos resistores de acordo com a tensão, não precisa se preocupar com a corrente nesse caso. Apenas obedeça os 7,5A.

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

preocupe-se com a máxima v de entrada.

Este ci é quase um LDO e é bem bacana pra fazer um regulador híbrido: regulador chaveado ou trafo chaveando várias tensões de saída aplicando 1V a menos na entrada dele do que a saída. ou algo do gênero. puts.. agora que vi que esta é mesmo uma aplicação típica dele...

Vi também que, ao contrário do que alguns pensam, dá pra ligar alguns dele em paralelo.

Que fofo! Quero um!

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

Ok, como eu quero utilizar este componente para montar uma fonte ajustável com saída de +- 1.5v a 24v 7a vou montar um regulador simples, usando uma tensão de 24v  ja com esse trafo de 25a que tenho aqui medir a corrente de ajuste dele e descobrir a corrente máxima de ajuste para posteriormente dimensionar o resistor e potenciômetro adequado.

Pois não localizei um calculo ou limite de corrente de ajuste no datasheet.

Compartilhar este post


Link para o post
Compartilhar em outros sites
27 minutos atrás, EDMAR DUARTE disse:

Pois não localizei um calculo ou limite de corrente de ajuste no datasheet.



É porque a configuração simples regula apenas tensão, não corrente.

E como eu já disse antes, respeite os 7,5A do regulador na carga, não importa se o seu transformador é maior que isso.

Compartilhar este post


Link para o post
Compartilhar em outros sites

"respeite" não dando curto na saída. Mas se eventualmente "perder o respeito", hás de elaborar um sistema de proteção. Um bem legalzinho é usar um scr. Algo tipo assim...


Se a corrente for alta, passa de Vgk no 'Resistor sensor' e dispara o scr abrindo o contato. Pra rearmar, basta um push buttom em paralelo como o scr. Vgk varia em torno de 0.5 a 1V. Calcule o valor de R pra corrente que queres 'domar'. Um adicional seria usar um potenciômetro pra ajuste de corrente máxima. Com relação à isso... não quero lhe tirar o prazer de descobrir por si, ok?
