Placa esteira weslo 4600

[Everaldo Valter]

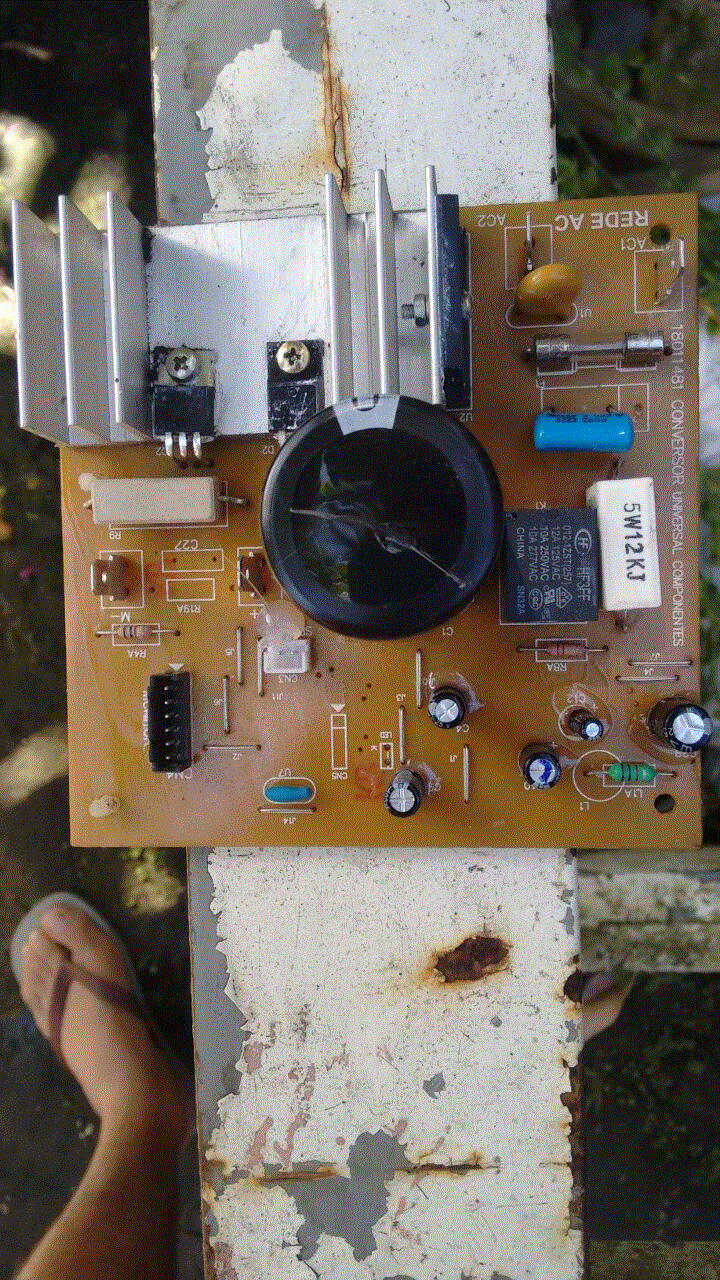

Olá amigos, sou novo na eletrônica venho pedir a ajuda de vocês, pois tenho uma esteira weslo 4600 que de repente parou de funcionar e quando fui testar a placa que fica perto motor percebi que a tensão de entrada está dando 220 v e saida para o moto mede 12 v, porém quando conecto motor nessa saida e vou medir novamente a tensão zera, quando disconecto o motor da placa a tensão volta, o que poderia está acontencendo? é normal essa tensão de saida ser 12 v? e quando meço a tensão no transistor que tem duas pernas e fica na placa discipadora acontece a mesma coisa, motor disconectado ela mede 12 v, quando o motor é conectado ela zera.

o motor é 1,4 hpm 90 v.

obrigado e espero respostas.



[Sinval Oliveira]

Amigo Everaldo o problema nao seria esse 12volts sumir quando conecta o motor teu problema seria saber se o circuito esta armando quando você liga na tomada pra saber e so verificar se o rele arma quando liga na tomada se nao armar o rele é sinal que você nao tem fonte de 5volts no micro processador que e um pic se nao me engano. Caso o rele arme pode ser falta de 175 volts nesse capacitor se tiver ligado em 127volts ou se for ligado em 220volts sera de uns 358volts o capacitor q me refiro e esse grande preto. caso se tudo isso tiver bom me avise que  t dou outras dicas beleza

adicionado 12 minutos depois

A peça que você se refere de duas pernas e um diodo rápido e a de tres pernas e um mosfet  e a ponte retificadora e essa de quatro pinos ao lado do dissipador se essas tres peças estão boa seu problema pode ser esse resistor de 5w por 0.22 ohms que deve ta com mal contato interno troque sem medir pois se medir ele as vezes te engana  beleza

[BCP]

Essa tensão de 12V ai é para alimentar os circuitos da placa, o motor é acionado pelo transistor (Componente de 3 terminais preso ao dissipador), mas só depois que o relé é atracado.

Antes disso o motor não recebe alimentação..., Verificando sua segunda foto, (lado das trilhas) percebe-se que tem várias trilhas em processo de corrosão, teste-as com um multímetro para ver se elas já não estão abertas...

Coloquei uma seta nelas.

A trilha de cima é a que aciona o relé...

[Everaldo Valter]

Bom dia meus amigos, muitíssimo obrigado pela a atenção, vou testar o que vocês me disseram, mas surgiu outra dúvida, qual seria a tensão normal de saída pro motor?

[Everaldo Valter]

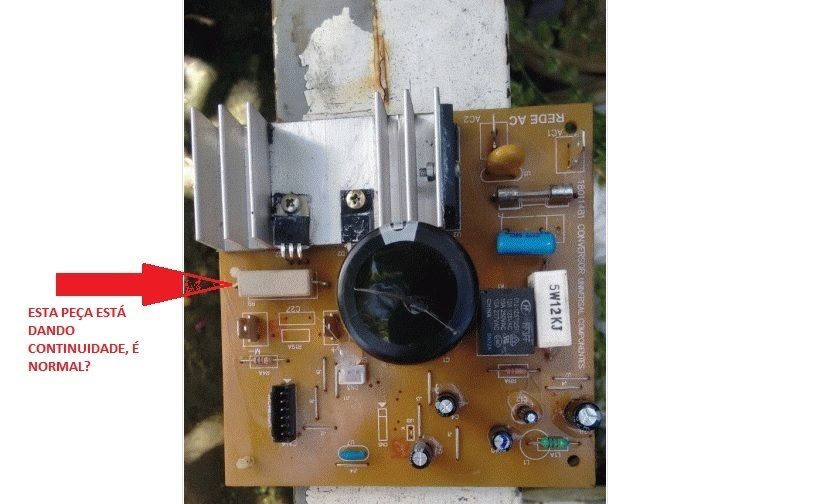

Olá amigos, testei as trilhas e está normal, mas percebi que está dando continuidade nessa peça, também achei ela um pouco opaca, achei estranho. é normal? como faço pra saber se o relé está bom?

aguardo resposta

[BCP]

Essa peça é um resistor, a continuidade que você verifica com o multímetro é o valor dele...

Se aquelas trilhas estão apresentando continuidade com resistência 0 (Zero), o painel esta ok!, Aguarde mais dicas dos colega..., mas eu começaria a desconfiar do processador... (trocar a placa completa).

[Everaldo Valter]

@Bcpetronzio @Sinval Oliveira Olá meus Amigos, fiz o seguinte teste:

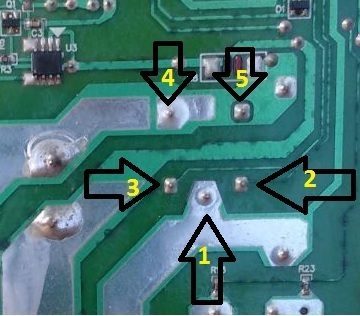

de inicio sem corrente na placa,  Ponta de prova do multímetro positiva no pino nº 1 e a ponta de prova negativa  no pino nº 5, na escala para continuidade, dá, mas não dá se colocar Ponta de prova do multímetro positiva no pino nº 1 e a ponta de prova negativa  no pino nº 4; segui, agora com corrente na placa:





1º  - Ponta de prova do multímetro positiva no pino nº 1 e

a ponta de prova negativa no pino nº 2 ou nº 3, deu o valor 455 v;

2º - Ponta de prova do multímetro positiva no pino nº 1 e a ponta de prova negativa  no pino nº 5, valor zero, mas mudando a escala para continuidade, dá;

3º - Ponta de prova do multímetro positiva no pino nº 1 e a ponta de prova negativa no pino nº 4,  dá 50 v, e mas mudando a escala para continuidade, só dá continuidade se inverter;

será que o relé ta com problema? o que faria o rele armar?

OBS.: aquele estalo que os reles fazem quando liga, esse meu não faz, mas apresenta os valores acima.

obrigado pela atenção forte abraço,

no aguardo

[BCP]

Pelas suas medidas o rele não esta atracando!

Para ele ser acionado, a tensão entre os pinos 2 e 3 (bobina do rele) tem que estar em torno de 12V

[Sinval Oliveira]

caro amigo everaldo como disse o amigo bc petronzio as trilhas de sua placa estão todas oxidada faça o seguinte pegue uma lamina de estilhete e com a parte sem fio raspe essas trilhas e limpe bem com tiner as vezes elas no multimetro condusem e nao funcionade acordo como deveria com o circuito ligado esse resistor que você mostra dando continuida normal e um r de 022 oms ou 05 oms por 5watts e um desses valores disse pra você trocar sem medir pois tenho uma esteira da mesma e ela ja me deu todos os problemas que você nao pode imaginar de tantos que sao se eu começar a te dizer todos os macetes que descobri nessa placa e na parte mecanica vamos ter que abrir mais uns 100 topicos de defeitos q ja arrumei na minha esteira resumindo aquele dia nao observei as trilhas oxidadas pois tava sem meu oculos e o amigo bcpetronzio q ainda ta com a visao de aguia foi muito atento as trilhas e mandou corretissimo uma dica te dou nos dez anos que tenho minha esteira nunca troquei o processador nem a placa sempre arrumei e ela ta top como como nova; verifica as trilhas que polarizam o rele e teste o transistor smd q e um npn mais raspe essas trilhas e refaça elas com fios e soldas e e vja se o rele vai atracar se atracar e o motor nao funcionar verefica as escovas de grafite se nao estão gastas sem contato no coletor do induzido vja tambem se nao tem rolamentro travado ou gasto com jogo pois se tiver nao vai funcionar a vja tambem se a lona nao ta colada na prancha pois se alguem usar a esteira e suar na lona ela tendo a colar na prancha faça o teste solte a correia do motor e tente andar na esteira com esforço das pernas caso nao consiga tire a lona e lava com detergente de louça e passe uma vap nela deixe secar e monte pois muitas esteiras as vezes nao tem defeito na placa e sim sujeira na lona por falta de usar uma toalha pra secar o suor a e tambem aquele silicone proprio pra esteira e uma porcaria ele e cheio de parafina e tende a colar a lona na prancha tambem vira uma baba de parafina debaixo da lona beleza guri qualquer duvida da um alo aqui q ajudamos no que pudermos wwaallleeeuuu...

[Everaldo Valter]

Muitissimo obrigado meus amigos pela humildade @Sinval Oliveira  @Bcpetronzio , gostaria de uma dica de você, vou dispensar essa placa. tem como eu comprar uma placa PWM, vi varias no aliexperess, ai fico controlando a velocidade. gostaria que me indicassem alguma. que possa usar com esse motor? uma placa que entre 220v e saia a tensão  e corrente desse motor,  porque coloquei uma fonte de notebook, ele rodou, mas quando eu subi na esteira ele nao puxou, por que?

[BCP]

Compre uma igual a sua, no Mercado Livre tem alguns vendedores que tem dela para vender...

http://lista.mercadolivre.com.br/esportes-fitness/placa-esteira-weslo-cadence-4500

ou

http://lista.mercadolivre.com.br/placa-esteira-weslo-4600

Tem só que verificar a tensão de trabalho da sua placa...

Sempre entre em contato com o vendedor antes de fechar negócio.



[japaeletronica]

Em 2016-8-23 às 19:39, Bcpetronzio disse:

Compre uma igual a sua, no Mercado Livre tem alguns vendedores que tem dela para vender...

http://lista.mercadolivre.com.br/esportes-fitness/placa-esteira-weslo-cadence-4500

ou

http://lista.mercadolivre.com.br/placa-esteira-weslo-4600

Tem só que verificar a tensão de trabalho da sua placa...

Sempre entre em contato com o vendedor antes de fechar negócio.



estou com uma placa dessa, alguem poderia me dizer qual é o transistor que vai no dissipador, o meu está estourado.  grato..
