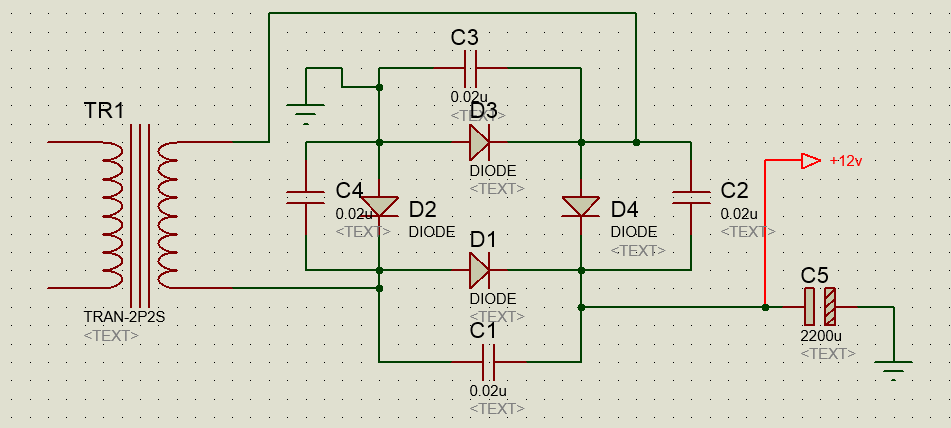

Fonte retificada com capacitor em paralelo com diodo?

Recommended Posts

Esses capacitores geralmente cerâmicos servem para filtrar possíveis ruídos causados pela comutação dos diodos.

Aproveitando a deixa vou falar sobre outros casos que eu também tive curiosidade por muito tempo:



Capacitores também são usados em chaves liga/desliga ou comutadoras para filtrar ruídos quando se formam arcos voltaicos ou faiscas causadas nos contatos da chave.

Também são usados ligados Nos bornes de saída das fontes ao gabinete e do + ao - para filtrar RF (Radio frequência)

Infelizmente não achei muitas imagens sobre isso.

Exemplo de capacitor ligado aos bornes de saída da fonte

Aquele quadradinho amarelo ligado ao +


Compartilhar este post


Link para o post
Compartilhar em outros sites

@cesardelta1 entendi muito obrigado amigo.  mas na vdd em interruptores de circuitos que possuem indução magnetica geralmente usa-se diodos tipo disjuntores magneticos (esqueci o nome agora) ele usa uma bobina com núcleo de ferrite para fechar circuito, ao desligar ele gera um arco voltaico porque gera inversão de polaridade e tal. então pra corrigir coloca=se o diodo em paralelo com a bobina desse disjuntor para discarregar a bobina =)



obg pela ajuda eu ja tava quase achando q era algum erro de minha visão ao ver capacitores em paralelo kkk



Robert

Compartilhar este post


Link para o post
Compartilhar em outros sites
2 minutos atrás, Robert Gabriel Da Silva disse:

mas na vdd em interruptores de circuitos que possuem indução magnetica geralmente usa-se diodos tipo disjuntores magneticos (esqueci o nome agora) ele usa uma bobina com núcleo de ferrite para fechar circuito, ao desligar ele gera um arco voltaico porque gera inversão de polaridade e tal. então pra corrigir coloca=se o diodo em paralelo com a bobina desse disjuntor para discarregar a bobina =)



Como diria um colega meu: "É O QUE RAPAZ!?"

Entendi o que você escreveu, mas não entendi o que você quis dizer...hehehe

Compartilhar este post


Link para o post
Compartilhar em outros sites

@cesardelta1 to digitando nas preças tenho q sair kkkk  seguinte seguindo a linha de raciocinio q você usou pra capacitores em paralelo, lembrei dessa mesma teoria, so que em indutores que se coloca o diodo para descarga dos mesmos

Compartilhar este post


Link para o post
Compartilhar em outros sites

A sim, mas nesse caso os diodos "seguram" uma alta tensão gerada pela bobina ou indutor os capacitores não.

Eles filtram o ruído causado pelas faiscas ao ligar ou desligar uma chave ou interruptor.

Lembrei de outra:

Esses capacitores também são usados em motores para filtrar o ruído gerado.

Não sei sua idade, mas quando eu era criança não existia TV a cabo onde a recepção é limpa, então quando se ligava um liquidificador na cozinha, a TV pirava com o ruído causado na rede.

e quando se ligava ou desligava a luz da sala também se ouvia um chiado na TV ou rádio AM.

Compartilhar este post


Link para o post
Compartilhar em outros sites

A sim, mas nesse caso os diodos "seguram" uma alta tensão gerada pela bobina ou indutor os capacitores não.

Eles filtram o ruído causado pelas faiscas ao ligar ou desligar uma chave ou interruptor.

Lembrei de outra:

Esses capacitores também são usados em motores para filtrar o ruído gerado.

Não sei sua idade, mas quando eu era criança não existia TV a cabo onde a recepção é limpa, então quando se ligava um liquidificador na cozinha, a TV pirava com o ruído causado na rede.

e quando se ligava ou desligava a luz da sala também se ouvia um chiado na TV ou rádio AM.

Compartilhar este post


Link para o post
Compartilhar em outros sites

@cesardelta1 sim eu lembro disso kkkkk  em muitos aparelhos q eu abria antigamente ( e hj em dia também se ve) existia capacitores em motores em paralelo kkk carrinhos de controle remotos também tinham pro ruido do carrinho nao interferir no circuito RF kkkk boa lembrou dessa antiga kkk valeu

Compartilhar este post


Link para o post
Compartilhar em outros sites

Já que estão falando de coisas velhas...

Esses capacitores faziam uma falta danada naquelas TVs P & B de 5" que vendiam no camelô.

Quando estragava a fonte original e ligavam a uma fonte de 12V qualquer sem os tais capacitores, aparecia uma faixa mais escura subindo pela tela.

Isso acontecia apenas nos canais VHF baixos (2 ao 6).

  • Curtir 3

Compartilhar este post


Link para o post
Compartilhar em outros sites
16 minutos atrás, Mestre88 disse:

Já que estão falando de coisas velhas...

Esses capacitores faziam uma falta danada naquelas TVs P & B de 5" que vendiam no camelô.

Quando estragava a fonte original e ligavam a uma fonte de 12V qualquer sem os tais capacitores, aparecia uma faixa mais escura subindo pela tela.

Isso acontecia apenas nos canais VHF baixos (2 ao 6).

*****!

Agora você vem me dizer isso?

Você está 20 anos atrasado!

A 20 anos me deram uma TV dessa "para ver se eu arrumava", eu falava que não entendia de eletrônica mas

não adiantava. " Ah, vê lá, se não conseguir tudo bem"

Eu medi a saída da fonte e nada, troquei a fonte e funcionou, mas com essa peste dessa faixa.

O pior é que a pessoa queria que eu tirasse aquela faixa, eu disse: ah, deve ter queimado alguma coisa, quando queimou a fonte e eu não sei arrumar.

Se morresse ontem, morreria sem saber essa, nunca imaginaria.



  • Curtir 2

Compartilhar este post


Link para o post
Compartilhar em outros sites

boa @Mestre88

.. e eu achava que era ripple

43 minutos atrás, Mestre88 disse:

aparecia uma faixa mais escura subindo pela tela.

but .. really too late



Eu ia escrever antes tarde do que nunca hoje pela 3ª vez e .. acabei escrevendo mesmo!

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

@cesardelta1 @Isadora Ferraz Comecei a estudar o "tal fenômeno" quando liguei a TV no acendedor de cigarros do automóvel, e bingo! Nada de faixas, então concluí que o problema era na fonte.

A princípio fiz uma fonte com o 7812 e funcionou, mas ele esquentava demais e não tinha como colocar dissipador grande (nem na TV e nem na fonte de parede).

Pouco tempo depois descobri a solução dos capacitores em uma revista, numa parte onde se tinha dica dos leitores (a parte que quase ninguém lê).

  • Curtir 2

Compartilhar este post


Link para o post
Compartilhar em outros sites
5 horas atrás, Mestre88 disse:

Pouco tempo depois descobri a solução dos capacitores em uma revista, numa parte onde se tinha dica dos leitores (a parte que quase ninguém lê).



Meu pai tinha uma dessas TVs pequenas, eu me lembro que apareciam essas faixas no canal 4 e ele mandou arrumar duas vezes, mas nunca conseguiu tirar isso totalmente....



Vivendo e aprendendo, boa @Mestre88 !





adicionado 12 minutos depois
15 horas atrás, cesardelta1 disse:

Esses capacitores geralmente cerâmicos servem para filtrar possíveis ruídos causados pela comutação dos diodos.



Complementando :



Devido á rápida variação da capacitância apresentada por diodos retificadores quando a corrente reversa está sendo reduzida a zero, existe a possibilidade de ocorrerem breves oscilações na faixa de HF, por isso que os rádios mais antigos costumavam utilizar esses capacitores maiores para evitar essa oscilação.



Os mais "puristas" defendem o uso de um tipo de Snubber , utilizando um capacitor e um circuito RC série também em paralelo com os diodos .....



Alguns especialistas dizem que se obtém resultados bem melhores colocando um simples snubber RC em paralelo com o enrolamento do transformador, eliminando assim o uso de vários componentes em cima de cada diodo, e claro, utilizando retificadores do tipo Schottky.



Particularmente, nunca percebí esse ruído em meus bons tempos de radioamador ativo, com fontes baseadas em uA723, diodos retificadores comuns de 20A, sem nenhum capacitor neles..... mas fica aqui a observação !



Paulo

Editado por aphawk
  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites
15 horas atrás, Mestre88 disse:

uma fonte com o 7812 e funcionou

Neste caso penso que ripple ainda pode (podia) ser (ter sido) a causa. De fato a tv consome (consumia) um pico de corrente 1/2 grande ao retornar o traço vertical. Sendo este de 60Hz e a rede também e por não estarem sincronizados, tal pico ocorre (ocorria) entre uma crista e outra da senoide da rede. Ou seja no momento em que o capacitor está (estava) fornecendo sozinho corrente a fonte. Tal tensão baixa atrapalha (va) o circuito amplificador de video e cia. Solução: um bom regulador de tensão com (p.ex.)...

10 horas atrás, aphawk disse:

uA723

ou o seu esquentadinho 7812. Ou .. tá bom.. seus capacitores do artigo da ...

15 horas atrás, Mestre88 disse:

parte que quase ninguém lê

  (lia)



Ahhh.. quem vide de passado é museu kk



abç

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

e eu achando q era novo kkkk lembro de tudo isso mas na epoca eu so destruia as coisas kkkkk meu pai jogou no lixo uma TV q  ficava passando essa faixa e eu logo destrui ela e tive uma péssima experiencia kkkkk fui quebra o tubo pra ve o tinha dentro kkkkkkk achando q a faixa corria la dentro e me cortei todo kkkkkk

Compartilhar este post


Link para o post
Compartilhar em outros sites

Resolvi postar este link só pra ajudar quem procurar informações sobre capacitores em fonte.

Trata-se de um desenvolvimento técnico de um fonte para amplificadores, mas como está escrito, pode ser aproveitado para outras aplicações.

http://www.ti.com/lit/an/snaa057b/snaa057b.pdf



Editado por Microbit
  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

Robert Gabriel da Silva, de qual aparelho é esse esquemático? Estou perguntando porque tenho um rádio Mondial (BX 07) que tem exatamente esse retificador.

Compartilhar este post


Link para o post
Compartilhar em outros sites
30 minutos atrás, alexdg disse:

Robert Gabriel da Silva, de qual aparelho é esse esquemático? Estou perguntando porque tenho um rádio Mondial (BX 07) que tem exatamente esse retificador.

Esse tipo de fonte aparece em qualquer rádio e de qualquer marca.

Não é algo exclusivo.



Compartilhar este post


Link para o post
Compartilhar em outros sites
