Som toshiba MS8030MU sem audio

[Dalvani Maicom]

boa tarde pessoal, estou com um som da toshiba aqui que nao apresenta audio nas caixa, desconfio que seja o str-x6759, pois medi os componentes e a placa de audio também, e todos estão com seus respectivos voltagens, alguem pode me ajudar, OBG...

[BCP]

Esse CI STR é o oscilador da fonte que alimenta o amplificador, se as tensões estão normais, ele esta bom.

Use uma caixinha de PC com amplificador como pesquisa de áudio e teste se tem áudio nos pinos 23 e 24 do IC400, se tiver som ai, o amplificador estará queimado...

[Dalvani Maicom]

ok vou fazer isso e retorno com o resultado ok

adicionado 6 minutos depois

o engraçado é que quando coloco o fio do alto-falante nos primeiros capacitores depois do amlificador da placa de audio, eles saem som, nao aumenta mais sae som baixo, mais se tem tensão na placa principal de audio então quer dizer que o ci str da fonteesta bom né amigo?

[Dalvani Maicom]

testei os pinos 23 e 24 e so sai uns estalinhos bem baixo

[BCP]

Vixi!!!..., Faça outro teste, conecte um fone de ouvido nele, se o som sair normal, significa que o amplificador de potência de saída esta queimado, pois o fone recebe o som direto do IC 400 que mencionei antes....

Se não sair nada nos fones, você estará com o IC 400 queimado. (SC7314S)...

[Dalvani Maicom]

kkkk no fone nde ouvido sai normal e aumenta o vol normal kkkk,

adicionado 2 minutos depois

os capacitores que ficam na frente dos is 402 403 saem som razoavelmente mais mesmo no vol maximo ainda esta baixo, peradao kké (IC 402 403) KKK

adicionado 19 minutos depois

22 minutos atrás, Bcpetronzio disse:

Vixi!!!..., Faça outro teste, conecte um fone de ouvido nele, se o som sair normal, significa que o amplificador de potência de saída esta queimado, pois o fone recebe o som direto do IC 400 que mencionei antes....

Se não sair nada nos fones, você estará com o IC 400 queimado. (SC7314S)...

no fone esta saindo tudo, aumenta e diminiu o vol... cd, pendrive e tal..., mais nos falantes mesmo aumentando tudo ainda sem baixo, então quer dizer que o ic 400 deve ser trocado né? ou nao?

[BCP]

Não Não!, É ele quem fornece som para os fones e para o CI de potência, como o som sai normal nos fones, esse CI (IC400) esta bom, o defeito é no estágio de saída de potência mesmo...

[reinaldo apareci]

boa tarde eu estou com mesmo problema, tava sem som até no fone de ouvido, troquei str ai deu som no fone mas nas caixa ainda não tem som.

[BCP]

@reinaldo apareci Troque o CI de potência desse som seu....

[reinaldo apareci]

boa noite Bcpetronzio sou novo na area qual seria ci de potencia deste aparelho.

[BCP]

@reinaldo apareci No meu esquema ele não esta identificado, mas se você seguir as trilhas das saídas dos falantes...

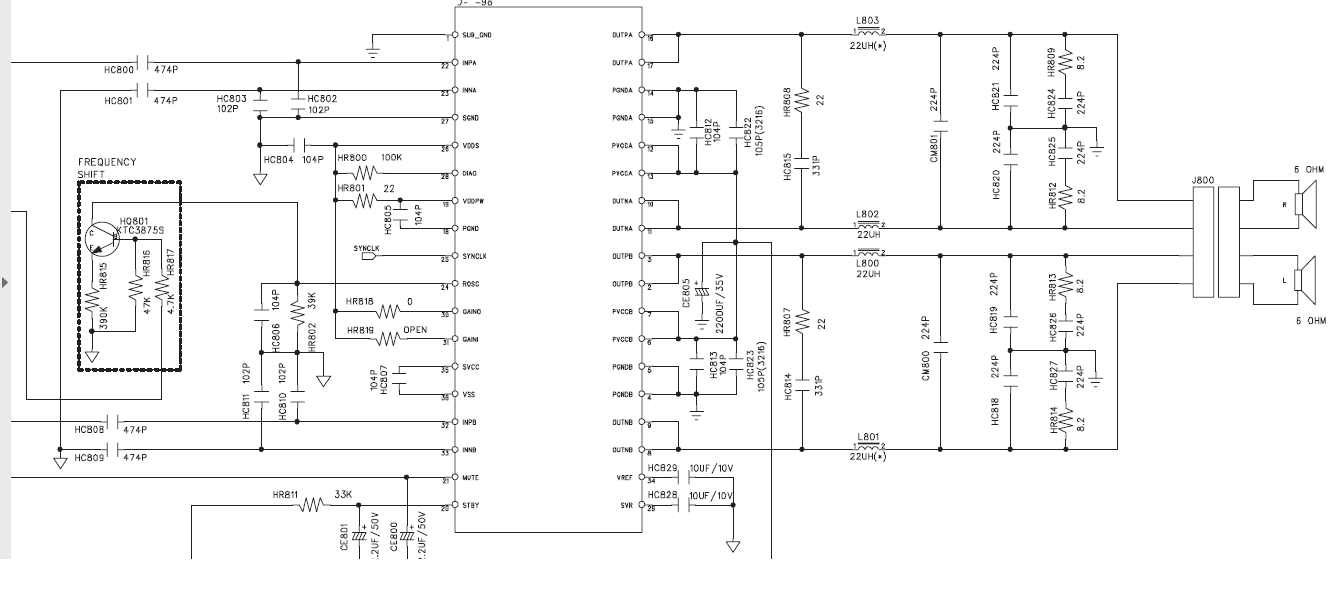

A figura abaixo pode te ajudar...



Provavelmente esse CI é SMD e fica de baixo do dissipador  de alumínio grande.

[reinaldo apareci]

muito obrigado bcpetronzio

[Erique Silva]

estou com um MS8030MU tem  horas que sai com outras que nao sai

pos quando aumento o volume ao máximo da uns estalos nos falantes

o que fazer...

já testei o

IC-400 SC7314S

[Luan Costha]

@Erique Silva teste os componentes proximo ao ci de potencia,troque os capacitores,verifica os de ceramicos tambem,e se não resolver e se não achar nada de anormal troque o ci de potencia ela quem faz o audio

[Rute1985]

Pessoal, boa noite

Eu também estou com um som Toshiba ms8080mus, que também está sem áudio nos fones de ouvido e sem áudio nos caixas!

Alguém pode me ajudar?



[BCP]

@Rute1985 Bem vindo ao fórum do Clube do Hardware! Seu problema ai pode estar na alimentação do circuito amplificador, a fonte pode estar com defeito ou o CI amplificador de saída esta queimado! Tem que sair testando eles...



[Luan Costha]

Como diz o colega bc seja bem vindo ao forum Os aparelhos toshiba dão muita solda fria de uma ressoldada na placa amplificadora e verifica o jack do fone de ouvido ele pode estar aberto.

obs irei deixar um boletim indepedente do defeito é obrigatorio fazer essas modificações a propria toshiba que manda

Alteracoes_obrigatorias_ MS-8030.pdf

[BCP]

Muito bom o material @Luanccecrttv2008!

Obrigado!

[Rute1985]

8 horas atrás, BCP disse:

@Rute1985 Bem vindo ao fórum do Clube do Hardware! Seu problema ai pode estar na alimentação do circuito amplificador, a fonte pode estar com defeito ou o CI amplificador de saída esta queimado! Tem que sair testando eles...



Bom dia, esse documento sobre alterações, serve pra o modelo desse som que estou o ms8080?

Esse cidadão amplificador seria o TAS5631PHD?

Ele é um quadradinho né?

[Luan Costha]

Bom dia o ci de audio ele fica em baixo do dissipador de calor,e não só serve para esse modelo ms8030,se você verificou quase tudo tenta fazer essa modificação.

[Rute1985]

8 minutos atrás, Luanccecrttv2008 disse:

Bom dia o ci de audio ele fica em baixo do dissipador de calor,e não só serve para esse modelo ms8030,se você verificou quase tudo tenta fazer essa modificação.

Então tem como medir se esse Ci está com alimentação?

Pois já retirei o dissipador e encontrei 2 ci's.

Então quer dizer que essa modificação pode ser feita nesse som ms8080?

É isso?



[Luan Costha]

vixi agora que confundi os topicos aqui confundi com titulo original,mas se no caso as placa forem iguais pode fazer sim

[Rute1985]

2 minutos atrás, Luanccecrttv2008 disse:

vixi agora que confundi os topicos aqui confundi com titulo original,mas se no caso as placa forem iguais pode fazer sim

Posso postar fotos das placas dele?

[Luan Costha]

Mas antes de fazer isso verifica a fonte,e veja se cis não estão esquentando muito,proxima vez faça um tópico com modelo original do aparelho para não haver confusão

adicionado 0 minutos depois

@Rute1985 sim manda ai.

[Rute1985]

12 minutos atrás, Luanccecrttv2008 disse:

Mas antes de fazer isso verifica a fonte,e veja se cis não estão esquentando muito,proxima vez faça um tópico com modelo original do aparelho para não haver confusão

adicionado 0 minutos depois

@Rute1985 sim manda ai.

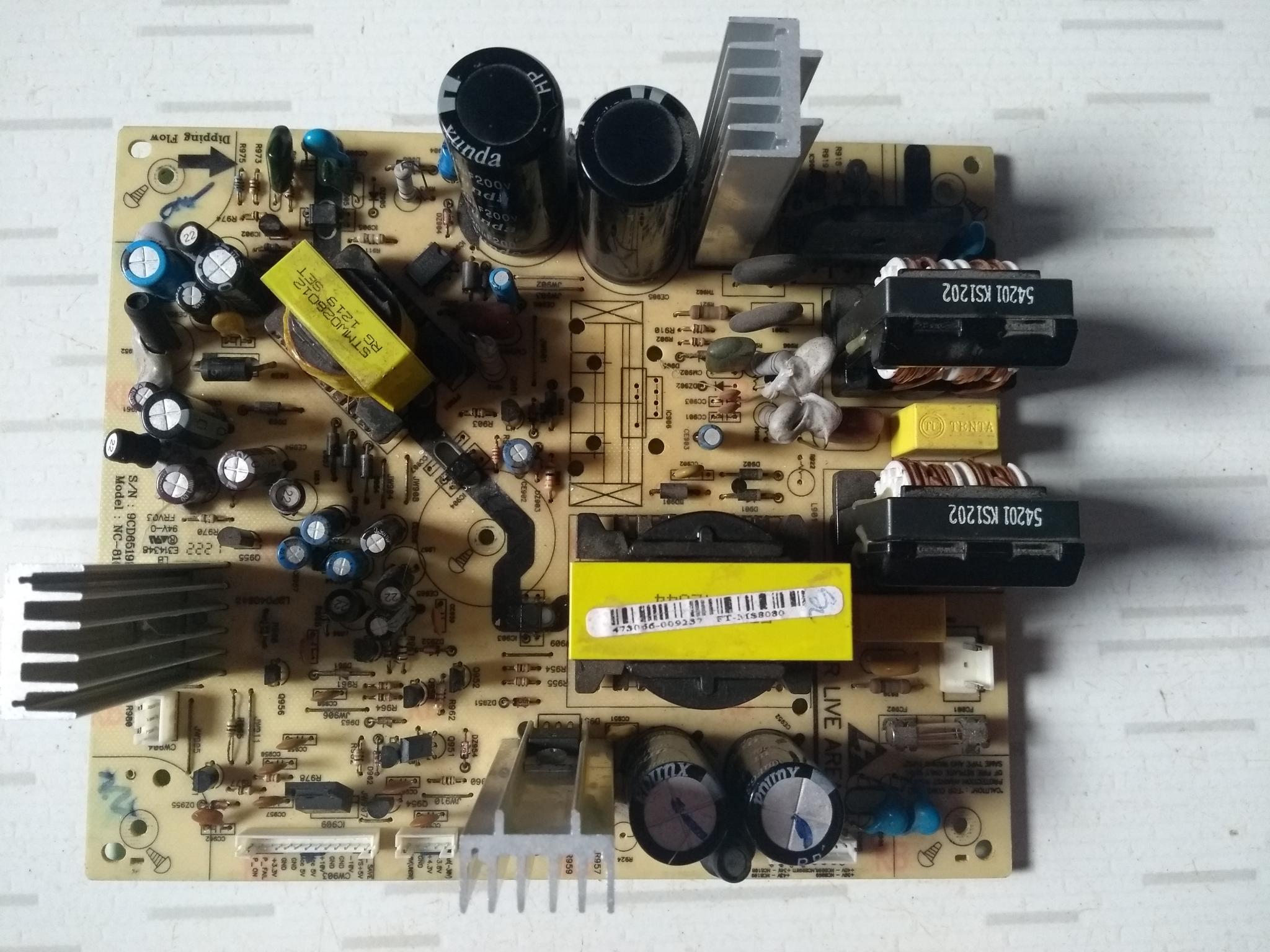

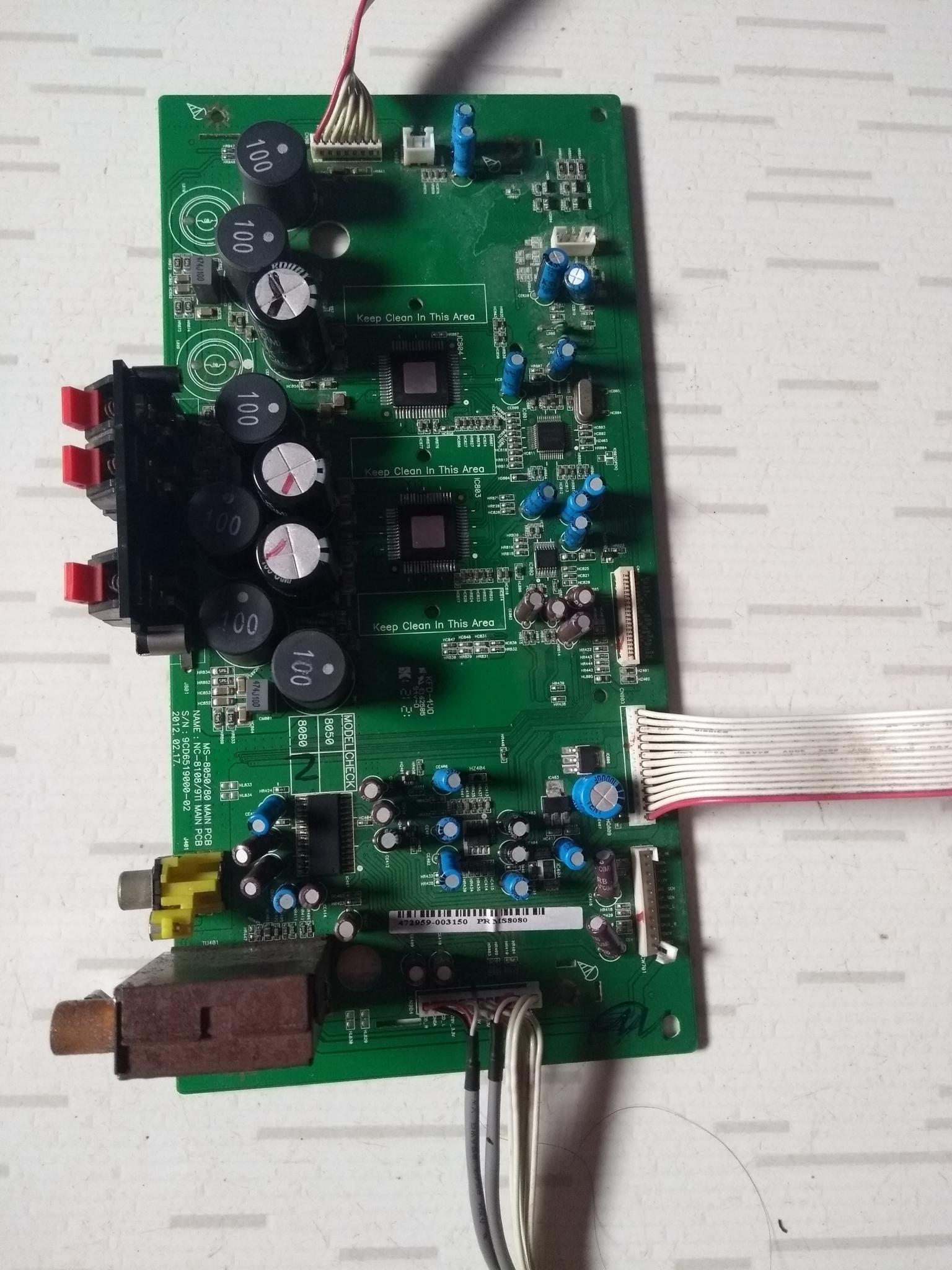

Ok, da próxima vez faço um tópico próprio, estou mandando as fotos.

Mas a fonte está sem o str, pois comprei um novo!
