Resistor para gerar calor - Rele fotoelétrico

[Pablo Cruz]

Olá pessoal!

Trabalho com Iluminação pública numa prefeitura e troco muitos relés foto-eletricos danificados.

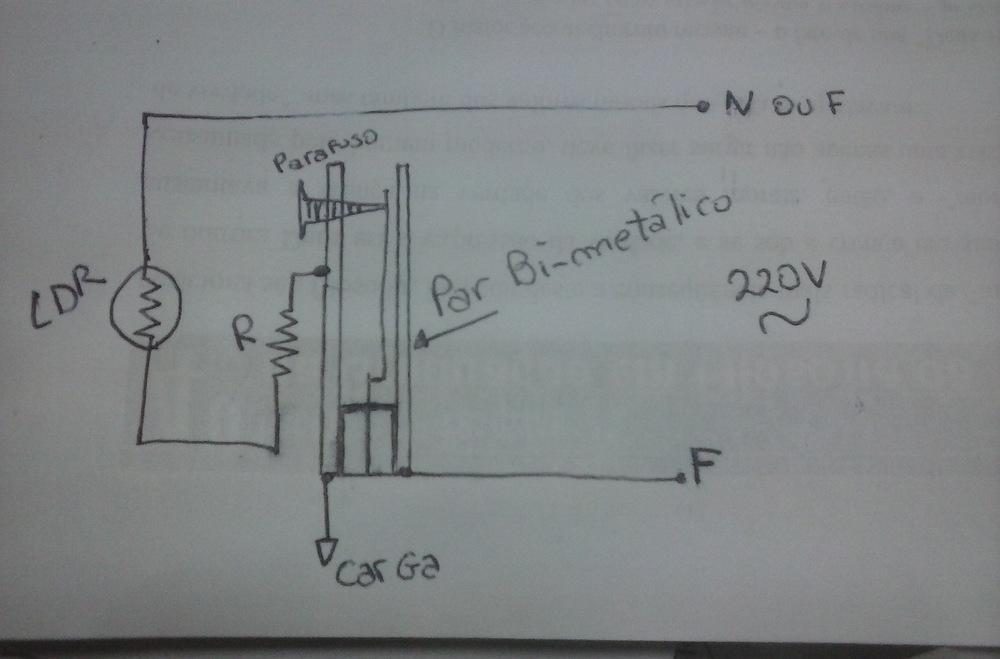

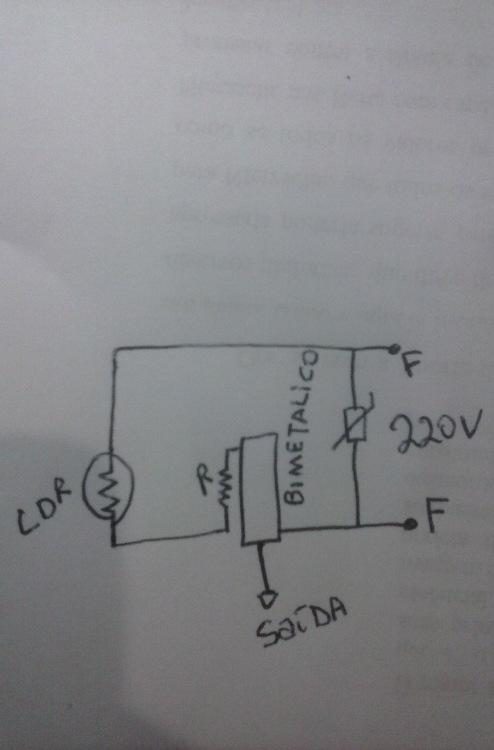

Um dos modelos é o térmico, onde um resistor atua um elemento térmico ( um par bimetálico) com contato NF.

De dia, o LDR tem pouca resistência (entre 0.8k e 5k, entre sol e sombra) e deixa passar uma corrente por um resistor, que aquece, e arma o elemento térmico (contato NF aberto). à noite, com o LDR com um pouco mais de 1M ohm, funciona como uma chave aberta, onde o resistor de dissipação fica desligado, deixando o contato NF em posição normal.

O relé com defeito fica ligado direto, pois o resistor para de funcionar corretamente.

O problema é saber o valor do resistor.  Como ele está avariado, a resistência dele fica diferente. Testei alguns e achei valores que vão de 37k à 64k. As cores no corpo dele ficam desbotadas, esbranquiçadas.  Tem um resisor que ainda (aparentemente) está com as cores - LARANJA, MARRON, MARRON e OURO. Pela tabela, ele é de 310 ohms. Mas em 220v, isso ia dar 156W!!! No multiteste deu 37K.

Percebi que colocando o ferro de soldar por alguns segundos, o par bimetálico ativa.

Então gostaria que me ajudassem. Que tipo de resistor e qual o valor, que dissipasse esse calor para ativar o relé (acho que uns 70 graus ja dá)? Sabendo que o LDR eu já teria uma resistência de uns 2 ou 3k.



Valeu!

[Renato.88]

@Pablo Cruz Me lembro de ter desmontado um relé desses onde quem estava ruim era o elemento bimetalico.

O resistor estava intacto, seu valor era de 39kohm para 220V. Potência de 2W.

[Pablo Cruz]

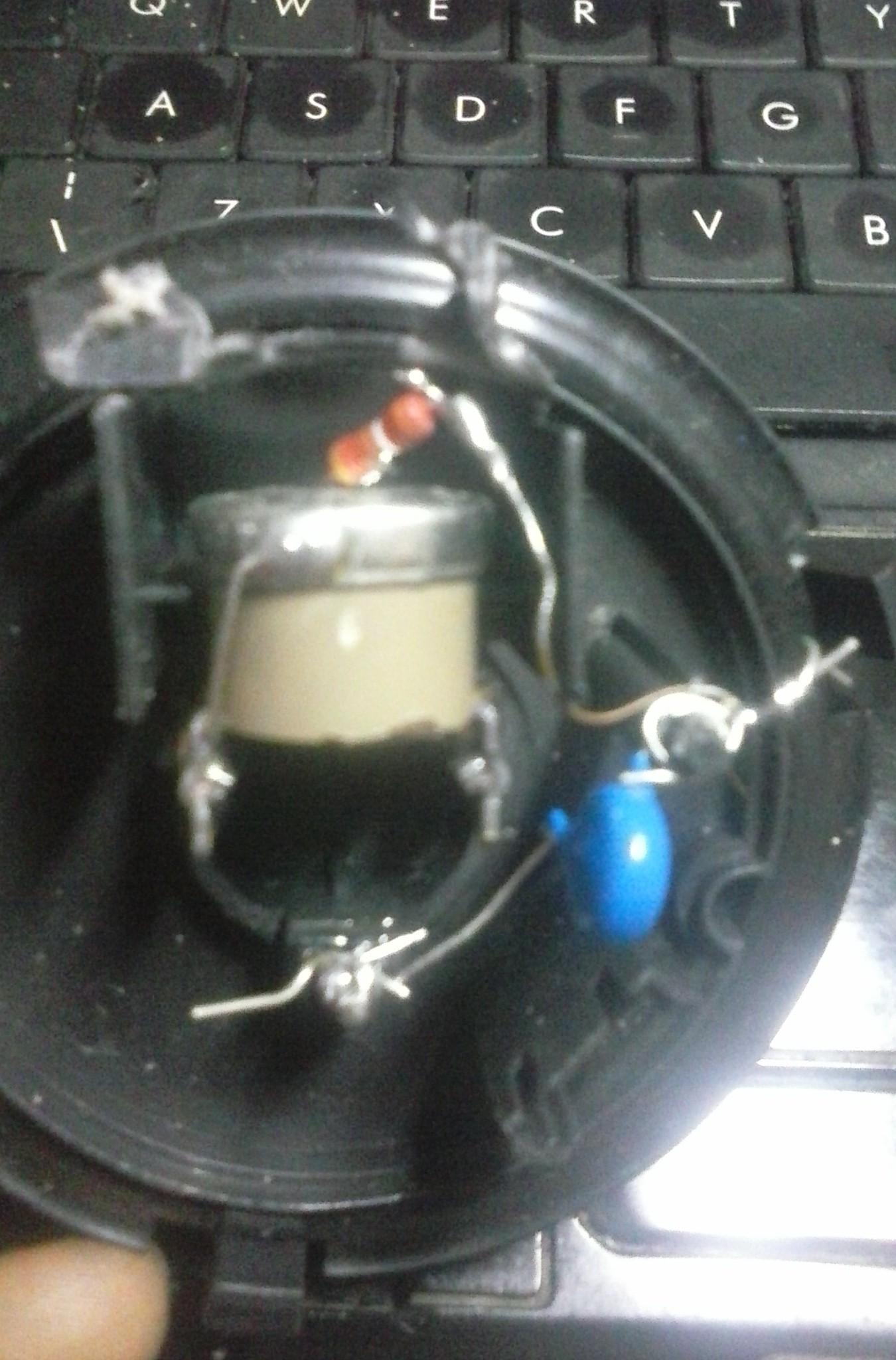

Isso. Tem um modelo em que é usado um termostato T24 ou um Ksd301 com um de resistor 39k, 2w. Desse eu tenho um novo e pude conferir o resistor.

[MOR_AL]

Vai ter que testar.

Com 27K, a potência nele, com luz do Sol, fica em 1,7W e com sombra. a potência nele cai para 1,3W.

Se com 1,3W o par bimetálico ainda mantém a luz apagada, então ok. Vai depender da transmissão do calor ao par.

Como este resistor (de 27k) recebe até 1,7W máximos, recomendo um resistor com dissipação para 5W. É mais caro que os para 2W, mas vai durar muito, mas muito mais.

Os resistores para 2W poderão queimar em breve.

Considere também, que essas potências indicadas pelo vendedor, o funcionário do balcão, não são confiáveis. Mês passado eu passei por uma situação semelhante. Não acreditei que o resistor ofertado suportaria a potência que o vendedor informara. Como o projeto (e a responsabilidade) era meu, comprei o resistor que supostamente era especificado para 5W.

Observe, que você deve limitar a potência nos resistores em até a metade do especificado, sob pena de não durar muito e queimar, como aconteceu com o seu resistor, que teve as corres alteradas pelo calor.

MOR_AL



[Pablo Cruz]

beleza.

Vou providenciar o resistor, testar e informarei os os resultados.

[MOR_AL]

@Pablo Cruz

No aguardo.

MOR_AL

[.if]

puts.. e eu sempre achei que dentro deste treco tinha um circuito tricomplexo com comparador e tal. Achei trilegal a simplicidade. Bem... o que teorizo... um resistor menor aquece mais do que um maior. Mas nada que algum ajuste mecânico não possa resolver. Há também a opção de 2 de 2w serem mais baratos do que um de 5W mas por ser tratar de órgão público isto tende a não ser relevante.

abç

[MOR_AL]

O de 5W que comprei tem o mesmo tamanho que o de 2W. A diferença é que o de 5W parece ser feito em cerâmica (áspera) marrom.

MOR_AL
