Componente queimado placa de potência Lavadora Electrolux

[bodosko]

Ola pessoal.



Minha lavadora Electrolux LTP10 parou de funcionar, ela não liga mais.

Identifiquei o problema em sua placa de potência, um componente aparentemente queimado.

Gostaria que vocês me ajudassem a identifica-lo para eu poder realizar o reparo, já que uma placa nova dessa custa em torno de R$250.

Se o serviço for muito trabalhoso por conta de todo esse silicone em volta da placa, pensei em levar para algum profissional melhor qualificado rsrs.



Seguem alguma fotos, o componente está circulado. Também há uma camada de silicone em volta dele.

Assim que eu ligo na tomada, ele esquenta pra caramba.

[.if]

é um PTC (coincidentemente é o que tá impresso na placa)

Ele pode não estar queimado. Apenas está cumprindo sua missão que é proteger o resto do circuito devido a outro componente em curto ou próximo disso.

To vendo capacitor estufado...

[BCP]

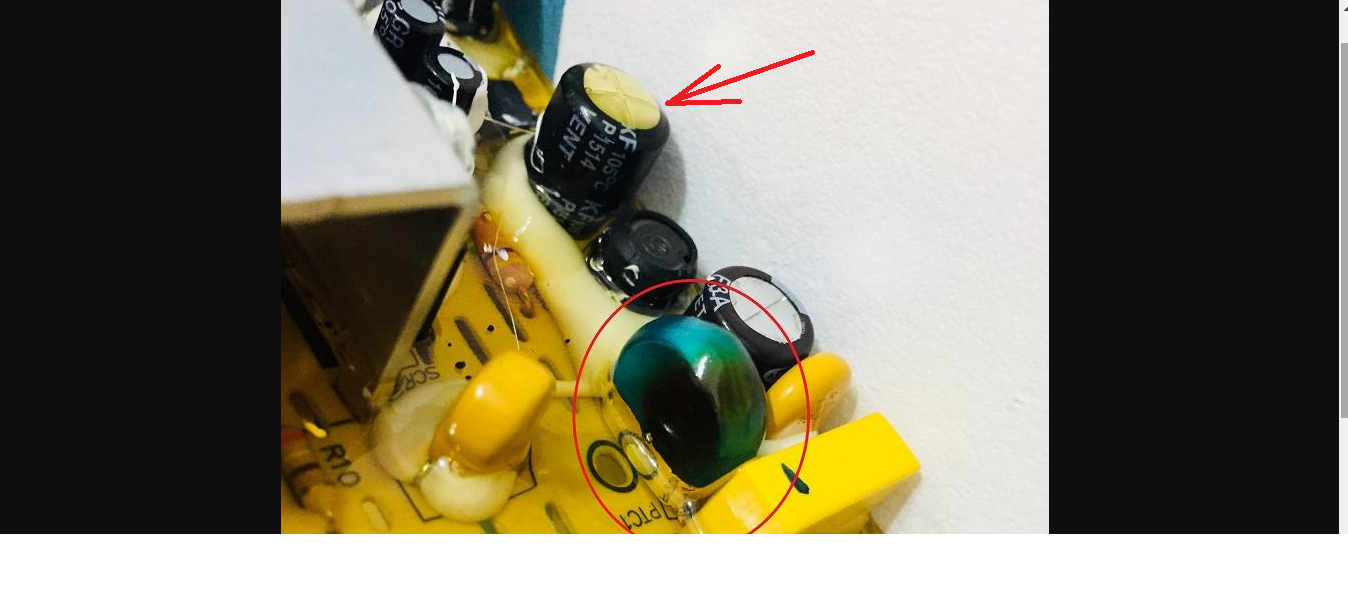

Pode colocar um PTC de 75R no lugar desse ai...

https://produto.mercadolivre.com.br/MLB-797967369-termistor-ptc-wmz-75s-wmz75s-_JM

Troque também o capacitor que indiquei com uma seta vermelha, ele aparenta estar estufado....



[bodosko]

Valeu pessoal... Eu notei o capacitor estufado também.

Vi um video de um reparo dessa placa em que o cara diz que 90% dos casos o problema é esses dois capacitores e um CI LNK306PN.

O que vocês recomendam para trabalhar nesse silicone? Qual o jeito mais fácil de retirá-lo?

[.if]

Dentre as muitas técnicas-artes que inclui alguma que eventualmente há de descobrir por si, há a do alicate de bico. Aperte e puxe. Tambémpode dessoldar a peça ficando ela presa só pelo silicone. Retire puxando com cuidado com ajuda de uma chave de fenda removendo o silicone. Etc

[BCP]

Como @Isadora Ferraz  disse, use a ponta de uma chave de fenda mesmo, vá removendo com cuidado e somente onde vai ser dessoldado e ressoldado os componentes, depois de pronto e testado, vede com cola de Silicone Acético, (Silicone de vedação).

[bodosko]

Fazendo alguns teste com um multímetro, confirmei que esses 2 capacitores da foto e o CI ao lado deles estão queimados.

Hoje vou comprar as peças, trocar e já posto aqui se deu certo.

[BCP]

Beleza, Boa sorte ai!...

[Rafael Lazari]

eae bodosko blzaa



você conseguiu concerta a sua maquina de lavar ?

[bodosko]

Em 19/03/2018 às 22:15, Rafael Lazari disse:

eae bodosko blzaa



você conseguiu concerta a sua maquina de lavar ?



Sim!

Troquei os dois capacitores estufados e o NTC. Gastei R$10 e 30 minutos.

O mais "difícil" foi remover o silicone da placa, que nem foi tão difícil assim.



EDIT: Também troquei um CI que estava queimado. R$ 5.



Uma placa nova dessa custa por volta de R$200 mais o frete, e você ainda corre o risco de ela ser uma placa queimada que foi arrumada do mesmo jeito que eu fiz. Pois é extremamente comum essa placa dar exatamente esse problema específico.

[Rafael Lazari]

Em 20/03/2018 às 11:53, bodosko disse:



Sim!

Troquei os dois capacitores estufados e o NTC. Gastei R$10 e 30 minutos.

O mais "difícil" foi remover o silicone da placa, que nem foi tão difícil assim.



Uma placa nova dessa custa por volta de R$200 mais o frete, e você ainda corre o risco de ela ser uma placa queimada que foi arrumada do mesmo jeito que eu fiz. Pois é extremamente comum essa placa dar exatamente esse problema específico.

teria como você me  tirar uma duvida por favor?



Não sei aonde comprar os componentes , moro em CPS tambem







[ilkyest]

@Rafael Lazari entendo que qualquer loja que venda componentes eletronicos deva ter meu caro

[Rafael Lazari]

18 minutos atrás, ilkyest disse:

@Rafael Lazari entendo que qualquer loja que venda componentes eletronicos deva ter meu caro

ja fui no centro e não encontrei

[.if]

Em 26/12/2017 às 09:38, bodosko disse:

e já posto aqui

Já?!!  Demorô.... Antes tarde do que nunca...

de nada.

@Rafael Lazari pr'alguns muito fácil de achar. P.ex. em sucatinhas. Pra outros, nem tanto. Tenta o mercado livre ou aguarde o amigo lhe dar o caminho das pedras.

abç

[Rafael Lazari]

6 minutos atrás, Isadora Ferraz disse:

Já?!!  Demorô.... Antes tarde do que nunca...

de nada.

@Rafael Lazari pr'alguns muito fácil de achar. P.ex. em sucatinhas. Pra outros, nem tanto. Tenta o mercado livre ou aguarde o amigo lhe dar o caminho das pedras.

abç

então no mercado livre tem mas , estou com medo de não comprar o correto , porque notei uma diferença na numeração do componente , mas pode ser q não tem nada ver

[bodosko]

18 horas atrás, Rafael Lazari disse:

teria como você me  tirar uma duvida por favor?



Não sei aonde comprar os componentes , moro em CPS tambem









Na Rua General Osório tem bastante lojas de componentes eletrônicos.

TwoCamp, Camptronic, Cinestec...



Essas que citei, tem até site com a maioria dos componentes cadastrados.

[Rafael Lazari]

8 minutos atrás, bodosko disse:



Na Rua General Osório tem bastante lojas de componentes eletrônicos.

TwoCamp, Camptronic, Cinestec...



Essas que citei, tem até site com a maioria dos componentes cadastrados.

beleza valeu, você compro todos no centro ?

[bodosko]

agora, Rafael Lazari disse:

beleza valeu, você compro todos no centro ?



Sim. Eles são bem comuns e tem em qualquer uma delas.

Só o NTC que é mais difícil de achar. Mas no meu caso eu nem precisaria ter trocado ele, pois não estava queimado.

Só troquei mais por precaução.

[Rafael Lazari]

2 minutos atrás, bodosko disse:



Sim. Eles são bem comuns e tem em qualquer uma delas.

Só o NTC que é mais difícil de achar. Mas no meu caso eu nem precisaria ter trocado ele, pois não estava queimado.

Só troquei mais por precaução.

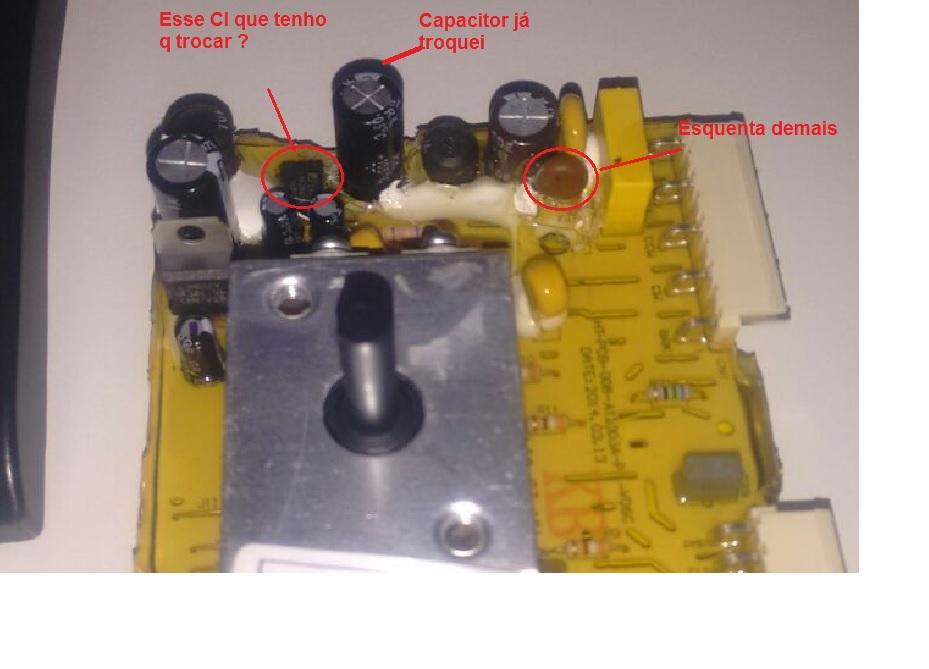

ha entendi , a minha maquina não aparece nada , quando coloco na tomada , o NTC esquenta muito apenas 2 segundos na tomada e ele fica muito quente é normal ?

[bodosko]

2 minutos atrás, Rafael Lazari disse:

ha entendi , a minha maquina não aparece nada , quando coloco na tomada , o NTC esquenta muito apenas 2 segundos na tomada e ele fica muito quente é normal ?



Sim, com certeza é o mesmo problema que a minha teve. Acontece com todas as placas desse modelo, e a Eletrolux não faz nada a respeito.

O NTC está esquentando justamente porque está fazendo o trabalho dele quando o circuito está em curto.



Se você procurar no youtube tem um vídeo da bertz service ensinando a trocar esses 3 componentes.

[Rafael Lazari]

1 minuto atrás, bodosko disse:



Sim, com certeza é o mesmo problema que a minha teve. Acontece com todas as placas desse modelo, e a Eletrolux não faz nada a respeito.



Se você procurar no youtube tem um vídeo da bertz service ensinando a trocar esses 3 componentes.

[bodosko]

4 minutos atrás, Rafael Lazari disse:



Correto, trocando o CI já vai resolver.

Se o ntc está esquentando é porque ele está funcionando. Assim que o circuito não estiver mais em curto,  o ntc não vai mais esquentar.

[Rafael Lazari]

3 minutos atrás, Rafael Lazari disse:



ultima duvida kkkk , você comprou os componentes Idênticos aos originais   ?



ou parecidos  ?  se tiver como me passar as numeração correta eu agradeço

[bodosko]

7 minutos atrás, Rafael Lazari disse:

ultima duvida kkkk , você comprou os componentes Idênticos aos originais   ?



ou parecidos  ?  se tiver como me passar as numeração correta eu agradeço



Idênticos não, esses componentes são bem genéricos.

Chegando em casa posso confirmar, mas se não me engano o CI foi o LNK306PN e os dois capacitores 4,7uF 250V.

[Rafael Lazari]

9 horas atrás, bodosko disse:



Idênticos não, esses componentes são bem genéricos.

Chegando em casa posso confirmar, mas se não me engano o CI foi o LNK306PN e os dois capacitores 4,7uF 250V.

Eae você viu a numeração?...
