Esquema de cores dos fios para soldar em plug p2

Recommended Posts

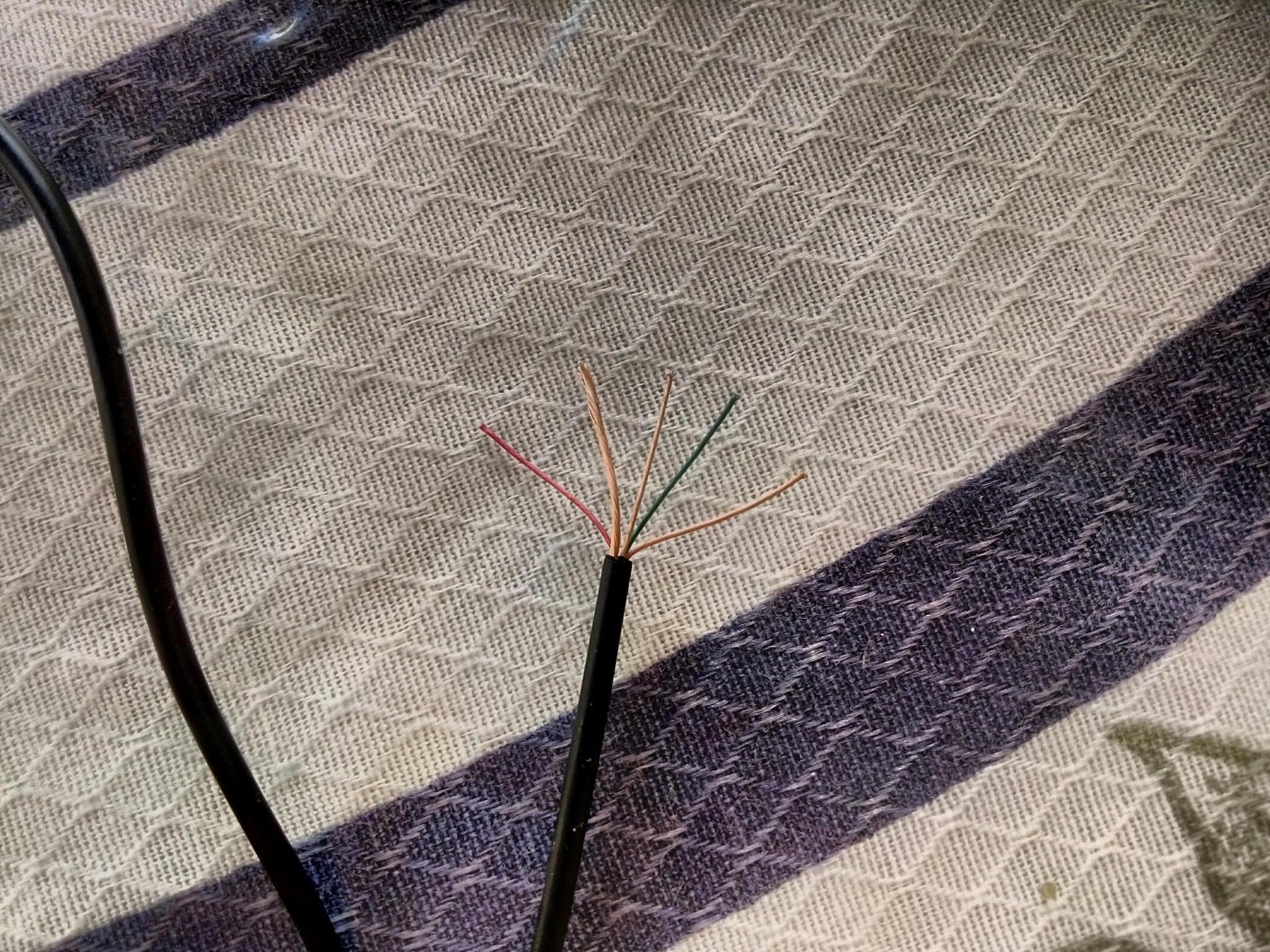

Seguinte, meu fone de ouvido deu problema na parte próxima ao conector p2, então comprei um conector (imagem em anexo) só que agora não sei ao certo quais fios soldar em qual dos conectores do plug p2, aparentemente tem 3 cabos dourados (1 é mais grosso que os outros e tem um tipo de fiozinho branco no meio), 1 cabo vermelho e 1 verde, no conector tem espaço pra soldar 3 fios (não tem espaço para o microfone). O que eu quero saber é qual fio que devo soldar e exatamente em qual parte do conector.

PS.: O modelo do fone é Samsung GH59-10443F.





5aa55d2e450a7_IMG_20180311_122139_DRO1.thumb.jpg.c3349a28e443675aa9a918d14cf5edd2.jpgIMG_20180311_122028_DRO(2).thumb.jpg.3a1caedcfe58c503cf03cbfd061b9463.jpg

Compartilhar este post


Link para o post
Compartilhar em outros sites

Pelo que eu vi ele usa um conector P2 TRC de 4 vias pois é um fone com microfone (headset), e o plug que você comprou tem apenas 3 vias, logo não vai dar pra ligar o microfone, apenas o audio...



Eu creio que o fio verde e o vermelho sejam o canais de áudio, que são ligados nos 2 terminais ao centro do conector e o fio mais grosso seja o terra, ligado ao terminal externo, mas é bom testar antes pra ter certeza.



Outra dica, se você não jogou o plug cortado fora é descapa-lo e ver a ordem de ligação dos fios original do fone...



Esses fones trabalham com fio esmaltado e você precisara remover o esmalte e estanha-los antes pra conseguir soldar, a maneira mais simples é usar pasta de solda com uma gota de solda no soldador, mas também da pra desencapa-los com uma lixa ou queimando o verniz da ponta com uma vela.

Compartilhar este post


Link para o post
Compartilhar em outros sites

@markeloff Provavelmente são do microfone e algum botão do cabo compartilhando linhas com os pinos de audio.

de qualquer forma, o melhor é testar antes de soldar em definitivo

Compartilhar este post


Link para o post
Compartilhar em outros sites

@F4b10 cara consegui fazer, o vermelho é o canal direito, o verde o esquerdo e os dois dourados eu juntei e soldei porque acabou que os dois formam o terra. O mais grosso é provavelmente o do microfone.
