RESOLVIDO NE555P em configuração astável não gera frequência esperada

Recommended Posts

Olá,

Montei um circuito para o NE555P para trabalhar em configuração astável, circuito padrão:




Na simulação no software resulta na frequência esperada, mas ao montar na protoboard a frequência de saída cai pra próximo de um décimo da frequência esperada, por exemplo nesse circuito da imagem a frequência de saída esperada era para ser aproximadamente 64 kHz, mas a frequência de saída real é aproximada de 5,3 kHz.



O problema está nessa diferença, o por que dela acontecer;

A quem puder ajudar agradeço desde já.



Att. Mateus.

Compartilhar este post


Link para o post
Compartilhar em outros sites

Confira aqui

http://www.ohmslawcalculator.com/555-astable-calculator

ou qualquer 555 calculator que o google te indicar. Confira em + de 1

Também verifique o limite de freq do teu 555. Olha este comentário t.a.v. do amigo Serjão...

E nada impede de você ter feito alguma cagadinha básica. Confira sua montagem, contatos e etc

abç



Compartilhar este post


Link para o post
Compartilhar em outros sites

@Mateusg_souza ,



Confira o capacitor de 820pF, pode ser que te deram um de 8,2 nF.



Só pode ser erro de componente, ou alguma montagem incorreta.



Paulo

  • Curtir 2

Compartilhar este post


Link para o post
Compartilhar em outros sites

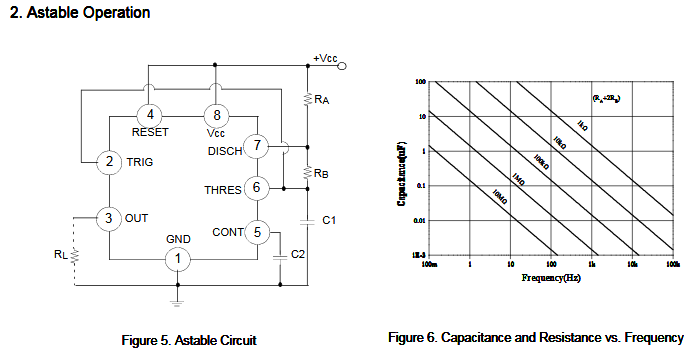

O valor do capacitor me parece ser muito baixo, a corrente do RC acaba competindo com o consumo das entradas. Aumente o capacitor e compensa nos resistores.
