RESOLVIDO TV lcd LG 32 modelo 32LB9RTA sem imagem quando liga na 1ª vez

Recommended Posts

Ola a todos

TV LCD LG 32 polegadas

Modelo: 32LB9RTA

Placa da fonte: modelo EAY38639701



Defeito: quando liga ela pela 1ª vez tanto no controle ou no painel da tv, ela liga normal com som e imagem e logo em seguida ela fica sem imagem mas com som.

desliga e liga novamente pelo controle ou no painel da tv ela funciona normal com som e imagem direto

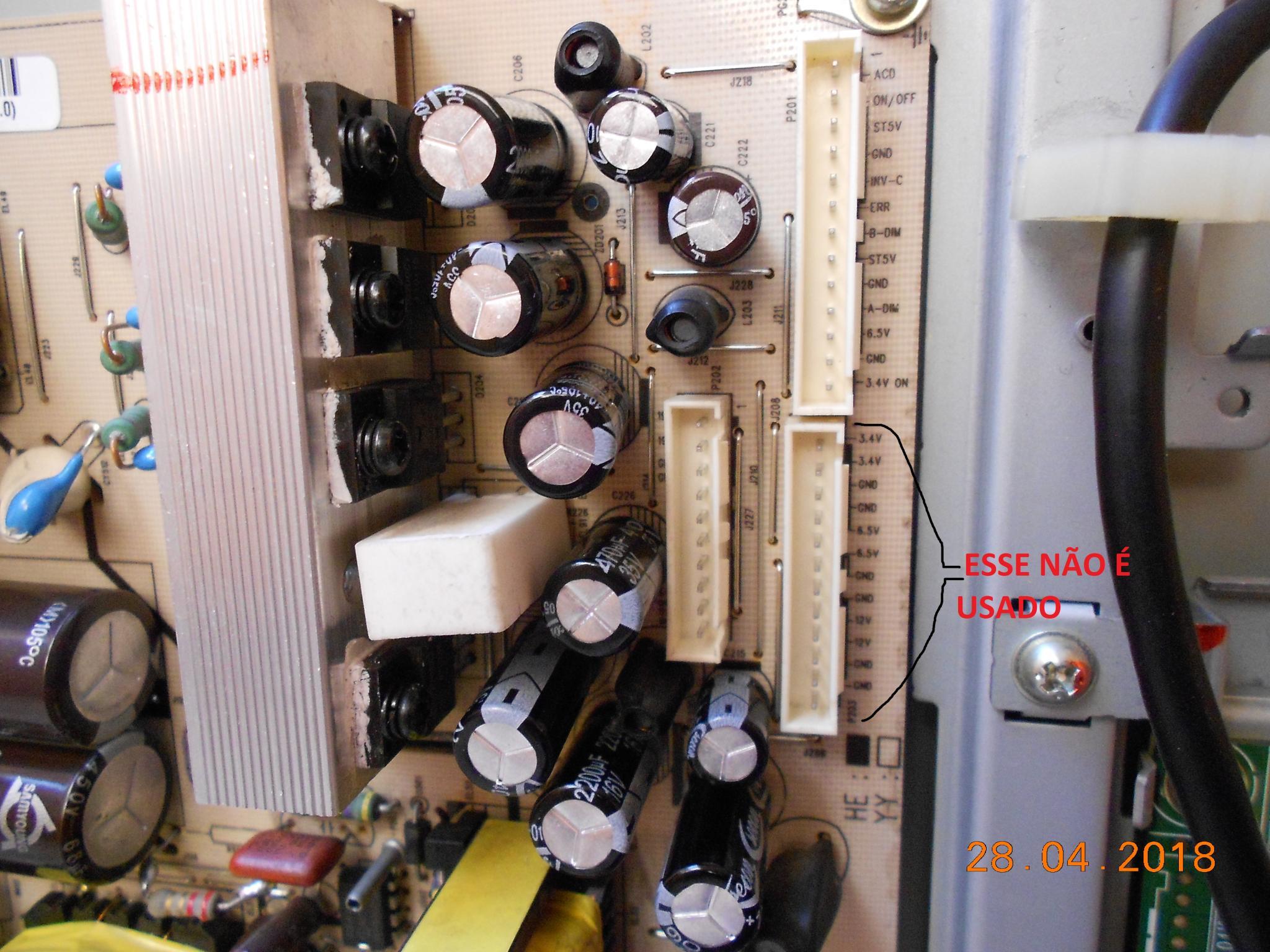

Ja troquei todos os eletroliticos da 2ª foto, antes da troca tinha 2 estufados e 1 estourado.

Não consigo achar o esquema da fonte EAY38639701, só acho o esquema da placa principal

Agradeço se alguem ajudar.







Compartilhar este post


Link para o post
Compartilhar em outros sites

Amigo, verifica  a alimentação das lampadas, pode ser tambem que as lampadas esteja com mal comtato. Se a tensão  estiver normal  Liga ela e quando sumir a imagem da um tapinha nas laterais dela se a imagem aparecer é so você abrir e resoldar as lampadas e partir para o abraço....

  • Obrigado 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

to sem o esquema dessa fonte não sei onde medir a alimentação das lampadas, dei os tapas nas laterais da tv e não resolveu,desliguei e liguei ela novamente por 2 vezes funcionou normal.

Compartilhar este post


Link para o post
Compartilhar em outros sites

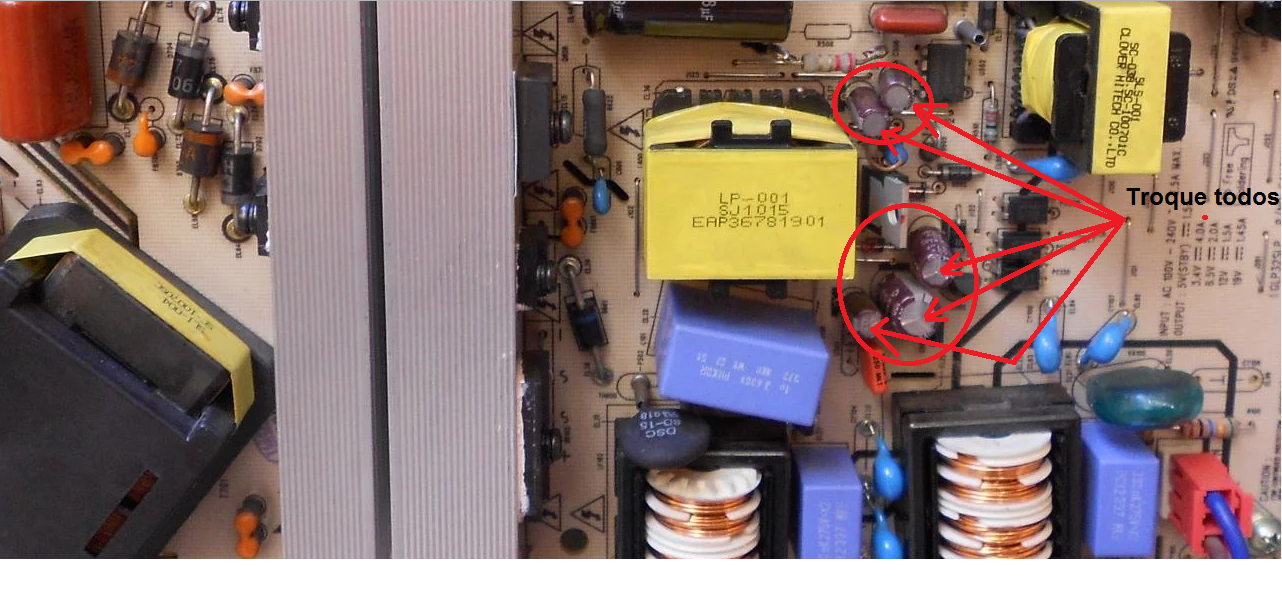

Muitas vezes essa falha é por conta dos capacitorzinhos do primário da fonte, troque eles também...


Pode dar um pouco de trabalho, mas são baratos e pode evitar dor de cabeça no futuro....



  • Obrigado 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

é verdade,a aparencia deles é de um eletrolitico normal mas eles podem estar esgotados, não tenho capacimetro, to com essa tv a quase 6 anos e agora que começou a apresentar defeito quando abri ela alem do pó reparei que todos os capacitores eletroliticos da placa da fonte são da marca SAM YOUNG parecem ser originais de fabrica, alem desses q você citou vou trocar tambem aqueles 4 la em cima a esquerda rentes ao dissipador e tambem esse poliester do inverter.

Compartilhar este post


Link para o post
Compartilhar em outros sites

O de poliéster pode suportar bem mais tempo, deixe ele para último.

  • Obrigado 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

Bcpetronzio você ajudou e muito, obrigado.

Problema foi resolvido, troquei os capacitorzinhos do primario os 4 la em cima e um resistor do primario acho que é 2,2k não tenho certeza (cores: vermelho,vermelho,dourado,dourado) os capacitores acho que estavam esgotados,baixa capacitancia, não sei, olhando para eles pareciam normais, Valeu pela ajuda.

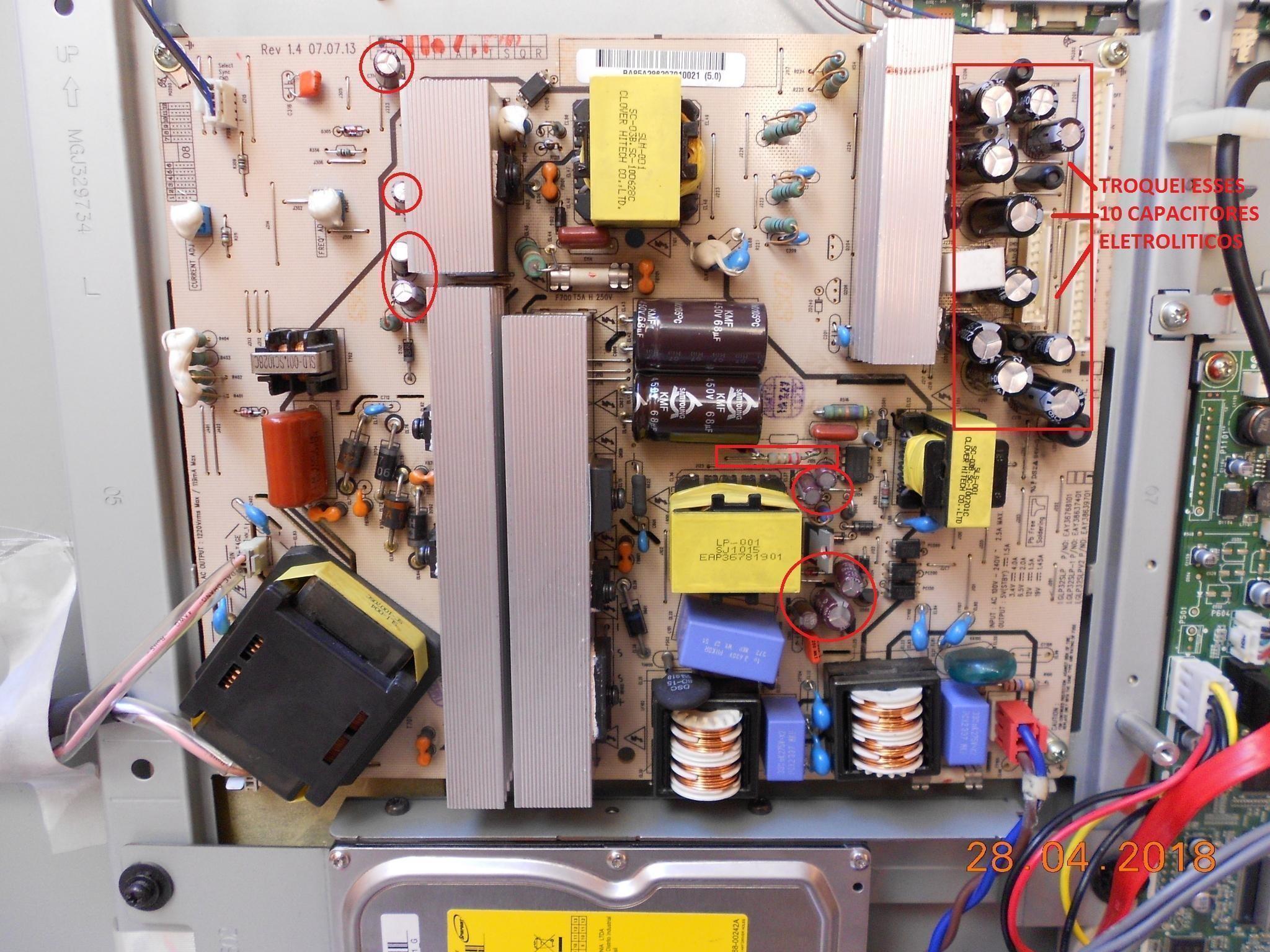

Placa da Fonte.jpg

Compartilhar este post


Link para o post
Compartilhar em outros sites

Beleza! @cocheirododracula, Que bom que conseguiu resolver o problema ai! Fico contente em poder ajudar!

Obrigado pelo retorno com a solução!...

Compartilhar este post


Link para o post
Compartilhar em outros sites
