Placa amplificada megastar recuperar

Ederfabricio · 12 de março de 2019

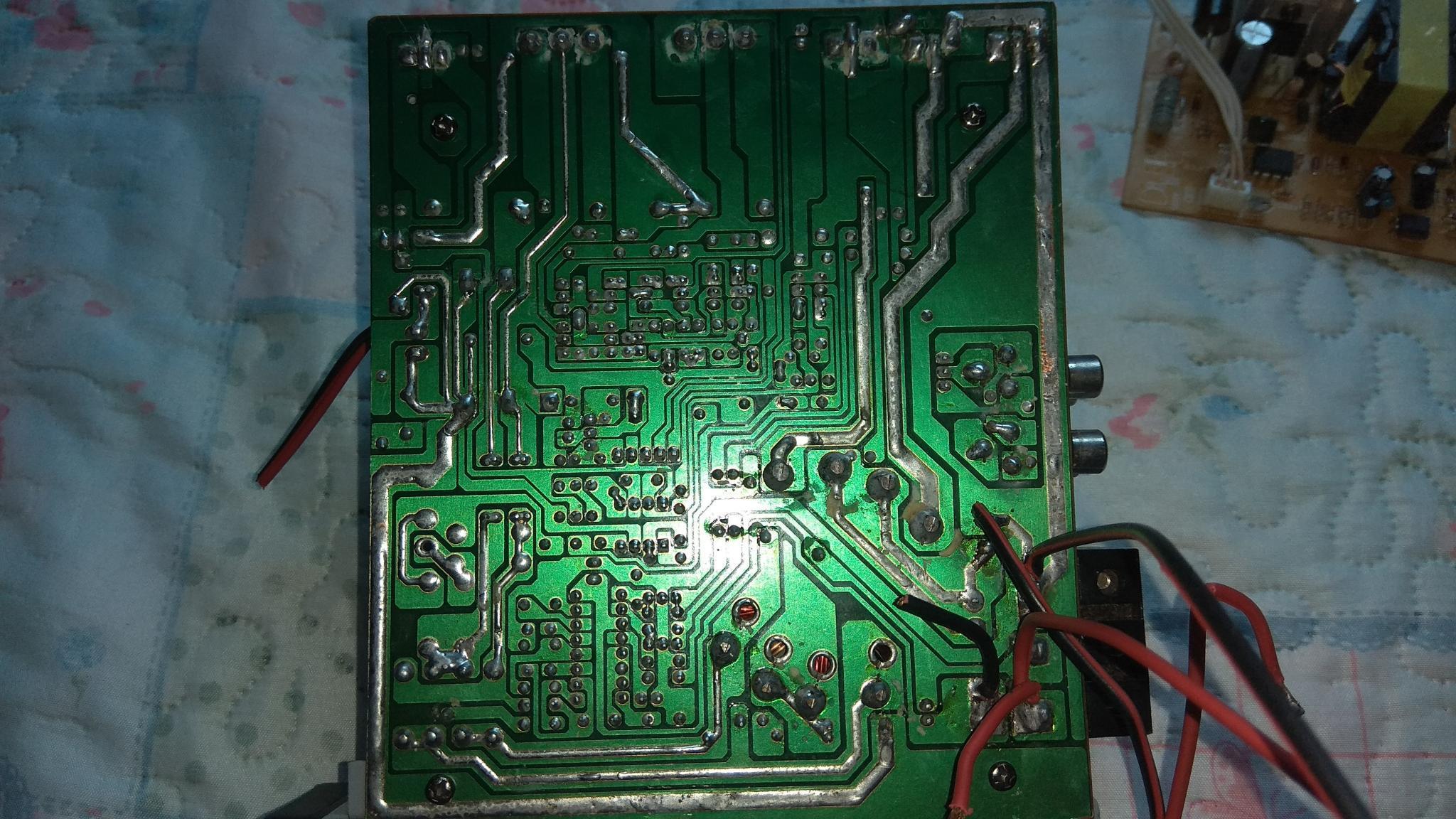

Ola amigos estou com um placa com amplificadores a1941 e c5198,ela estava montada nessas caixa que vende no paraguay .como nao teve conserto foi retirada e esta parada.

gostaria de saber onde entra a energia e para liga la,e identificar a saida dos amplificadores para poder ligar os alto falantes.obrigado.

adicionado 1 minuto depois

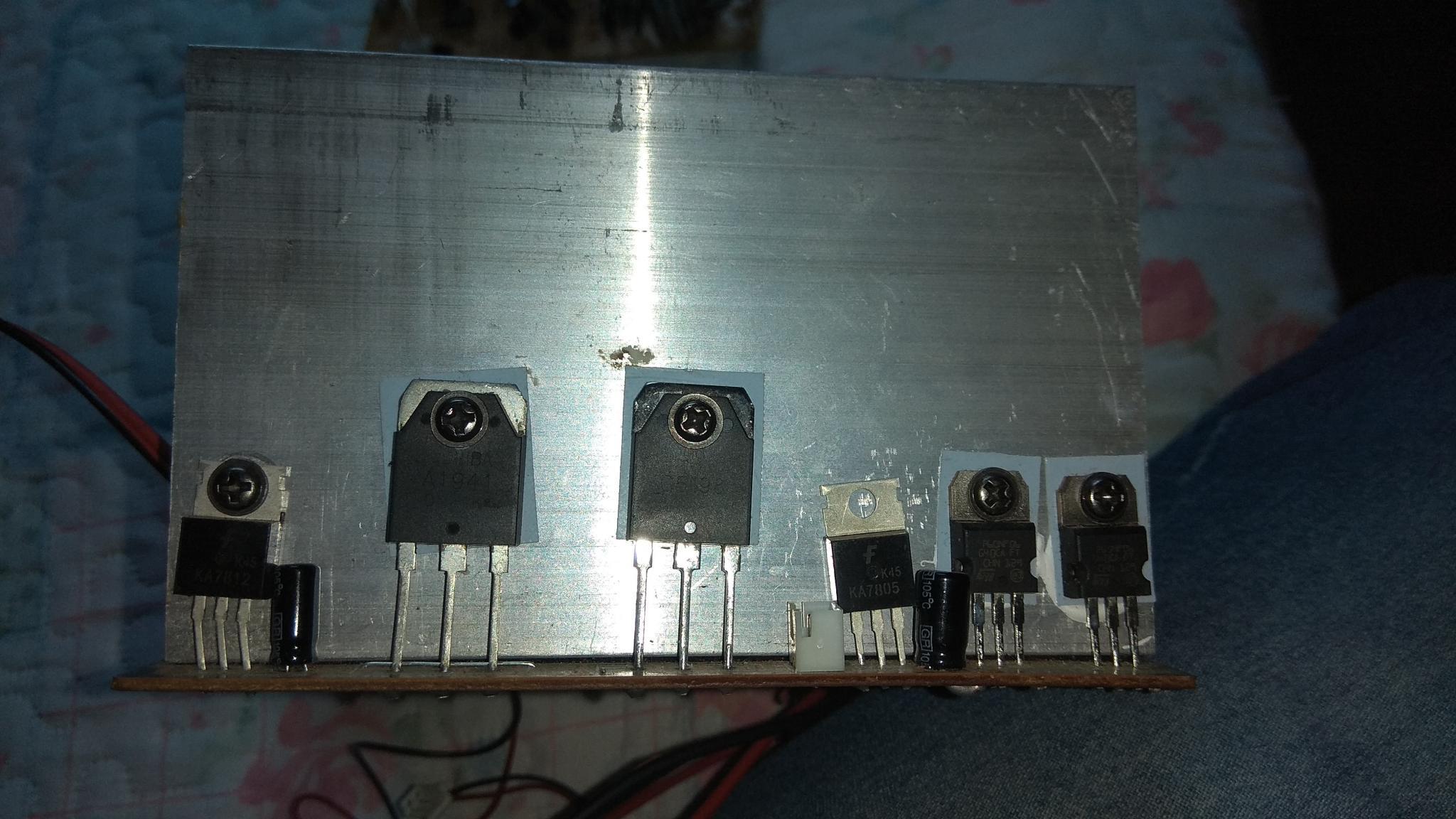

esqueci os amplificadores.

Matthwus · 12 de março de 2019

Provavelmente ali nos 3 parafusos na primeira foto no lado direito em baixo, note que por ali tem um fusível de vidro, procure alguma informação na placa, se não encontrar nada aquele capacitor eletrolítico ali por perto pode servir como referencia, siga as trilhas dele vê onde elas chegam...

Outra coisa é automotivo ?

Ederfabricio · 13 de março de 2019

@Matthwus não era uma caixa de som amplificada parou mas não sei o motivo.ae tiraram essa placa e fico parada. Então essa entra era pra poder usar com bateria. Também tinha entrada ac 220v mas tinha um placa para isso. você soube identificar a saída dos alto falante?

Matthwus · 13 de março de 2019

37 minutos atrás, Ederfabricio disse:

@Matthwus não era uma caixa de som amplificada parou mas não sei o motivo.ae tiraram essa placa e fico parada. Então essa entra era pra poder usar com bateria. Também tinha entrada ac 220v mas tinha um placa para isso. você soube identificar a saída dos alto falante?

Verifica se nos retângulos vermelhos são resistores de 5W, se for provavelmente sua saída é no retângulo amarelo.

Qual a tensão de isolação desses capacitores ?

****

Antes de sair ligando alto-falante ai, ligue essa placa com uma lampada em série e tenta medir com um multímetro ver se tem alguma tensão...

Renato.88 · 13 de março de 2019

A saída para o alto-falante provavelmente é no conector atrás dos capacitores grandes, onde está escrito OUT e GND.

Os bornes de parafuso provavelmente é para ligação com o transformador, não sei que tensão é.

E com certeza não é a tensão direto da tomada!

Os conectores RCA são a entrada de sinal.

Tem um soquete ali no meio, provavelmente era conexão com o painel, alguma outra entrada ou potenciômetros de tom e volume estavam ligados ali.

Se puder tire uma foto ou nos diga que está escrito nele.

Ederfabricio · 13 de março de 2019

@Matthwus se for o de quadradinho branco esta escrito 15ohms,agora os capacitores.Os 2 maiores sao de 3300uf 35v,depois tem um menor de 2200uf 25v.depois tem varios pequenos, esse negocio redondo ae com varios fios qual a funçao dele parece um transformador.

adicionado 2 minutos depois

@Renato.88 sim amigo era um painel mesmo ainda tenho ele,os borne com parafuso era pra colocar uma bateria externa.Sera que se eu ligar 12v ali consigo fazer funcionar?

Matthwus · 13 de março de 2019

1 hora atrás, Ederfabricio disse:

@Matthwus se for o de quadradinho branco esta escrito 15ohms,agora os capacitores.Os 2 maiores sao de 3300uf 35v,depois tem um menor de 2200uf 25v.depois tem varios pequenos, esse negocio redondo ae com varios fios qual a funçao dele parece um transformador.

adicionado 2 minutos depois

@Renato.88 sim amigo era um painel mesmo ainda tenho ele,os borne com parafuso era pra colocar uma bateria externa.Sera que se eu ligar 12v ali consigo fazer funcionar?

Pela baixa tensão dos capacitores e pela construção (se parece muito com amplificador automotivo) eu arriscaria 12v nos 3 parafusos, sendo um positivo, um negativo e o outro geralmente chamado de remote, vai um sinal positivo de baixa corrente apenas para acionar o CI, pegue como referencia aquele capacitor eletrolítico perto dos 3 parafusos e perto dos RCA, siga a trilha dele, veja se ela se conecta aos conectores de parafusos, assim conseguira achar o positivo e negativo.
