Controle de regulador de tensão de fonte simétrica

[Sr. Burns]



Estou fazendo uma fonte simétrica que funciona de 5,8V a 18V

A parte positiva funcionou perfeitamente

A parte negativa não estou conseguindo controlar. Não encontro a faixa linear do transistor.



Alguém consegue ajudar com isso ?

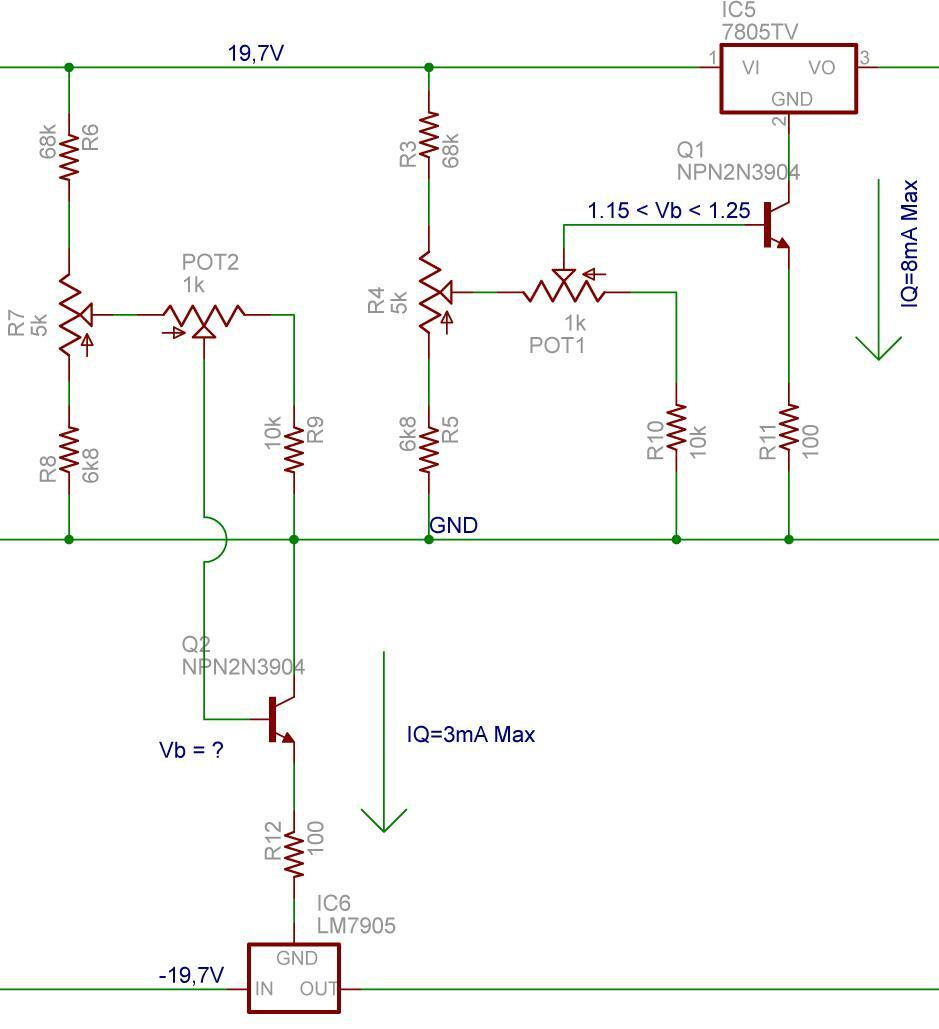

O arranjo não precisa ser igual ao abaixo. Aliás, basta que me digam a faixa de funcionamento (tensão) que eu me viro achando os resistores.



Aqueles IQ são as correntes quiescentes dos reguladores (tirados do datasheet).



Só tenho os componentes abaixo:

• Pot manual de 1k (ajuste grosso)
• Pot multivoltas de 5k (ajuste fino)
• Resistores 1/4W
• 2N3904 (B=100)



Não tenho LM317 ou LM337

Já LM7805 e LM7905 tenho mais de dúzia


Caso o esquema pareça confuso, esclareço que estou usando voltagens positivas para regular o transistor da parte negativa, já que é NPN.





[MOR_AL]

A junção base-coletor de Q2 está polarizada invertida. Vb valerá sempre a tensão entre base e coletor polarizada diretamente, ou a tensão de um diodo, algo entre +0,6 e +0,8V.

Seu circuito não produz tensão positiva regulada e nem tensão negativa.

Seus CIs 7905 e 7805 fornecem tensão regulada de -5V e +5V entre a saída OUT e a saída GND. Como você não colocou os GND no terra, as tensões nos pinos GND estarão com referência da tensão NÃO REGULADA positiva.

Sugiro que descarte esse seu circuito.

MOR_AL

[Renato.88]

@Sr. Burns   Não precisa dos transistores.

Basta usar os 7805 e 7905 da mesma forma que se faz com os LM317/337.

Use um resistor entre comum e saída e um potenciômetro do comum para o terra.

[Sr. Burns]

Só em último caso, @Renato.88.



A tensão nesse arranjo, embora alta (16,5V), não consegue aproveitar o máximo que o regulador permite (chega a 19V com transistor).

A não ser que eu esteja fazendo algo errado.

E a corrente nos resistores fica altinha: 40~50mA (R1=100R, R2=10k).

E mais: nesse arranjo não enxergo um jeito de usar meus potenciômetros de ajuste grosso e fino (1k e 5k respectivamente).



Obviamente, continuo aberto para esse tipo de controle, caso surja uma ideia.



Entendi, @MOR .



É uma prática válida (datasheet) inserir "circuitos" entre o pino central e o GND da fonte, mas realmente concordo que não faz sentido alimentar esse "circuito" com o lado não-regulado.

Tem alguma sugestão que não seja um simples divisor de tensão (sugestão do colega Renato.88) ?



Amp operacional sei que funciona, mas busco antes uma forma com componentes mais simples. Além disso, os operacionais que tenho são duplos (LM386), mas não aguentam a tensão entre linha, que é 19,7-(-19,7)=39,4V



[Renato.88]

@Sr. Burns já que insiste nos transistores....

A parte positiva, eu também já fiz e sei que funciona (você também comprovou isso).



Para a parte negativa deve usar um transistor pnp e fazer o mesmo arranjo de cima.



Coloque o resistor entre saída e comum nos reguladores, da mesma forma que a gente faz no lm317, assim a tensão fica mais estável.

O circuito sem resistor é válido somente quando o regulador vai direto ou tem um diodo zener.

[Sr. Burns]

Acho que entendi. Vou tentar



Obrigado por enquanto
