Temporizador CI 555 tempo longo

[ismael machado]

Olá sou novo por aqui, gostaria de fazer um temporizador que quando acionado um botão permanecesse ligado por 8 horas.

Tentei com ci555 mas ele esta acionando direto não sei se é pelo fato de o capacitor ser muito grande 2200u ou por que tenho que fazer com outro ci.

Obs. controle para uma rede ac onde a entrada é ac.

Converti em DC com um Resistor de 10k/5w em serie com um diodo 1n4007 depois com um diodo zener 12v/1w com um capacitor.



[.if]

http://newtoncbraga.com.br/index.php/artigos/54-dicas/1395-longos-periodos-para-o-555-art207.html

É bom que seu vcc seja bem estável.

[ismael machado]

@Isadora Ferraz Obrigado

[Renato.88]

Difícil será arrumar um resistor de 200Mohm, eu nem sabia que existia.

O maior que eu já vi é de 20M.



Porém penso que para um tempo tão longo seja melhor um circuito lógico, baseado em flip flops em cascata.

Exemplo aos circuitos integrados 4060 e 4521.

[.if]

6 horas atrás, Renato.88 disse:

Difícil será arrumar um resistor de 200Mohm, eu nem sabia que existia.

O maior que eu já vi é de 20M.

Esperemos que o autor tenha tido noção que aquilo foi só referência biblionetgráfica (inventei isso agora).

Já vi e tive contato físico um resistor de 100M e 1G





ou+



6 horas atrás, Renato.88 disse:

circuitos integrados 4060 e 4521.

De fato com contador fica + preciso. De fato são muitas opções.



[ismael machado]

9 horas atrás, Renato.88 disse:

Difícil será arrumar um resistor de 200Mohm, eu nem sabia que existia.

O maior que eu já vi é de 20M.



Porém penso que para um tempo tão longo seja melhor um circuito lógico, baseado em flip flops em cascata.

Exemplo aos circuitos integrados 4060 e 4521.

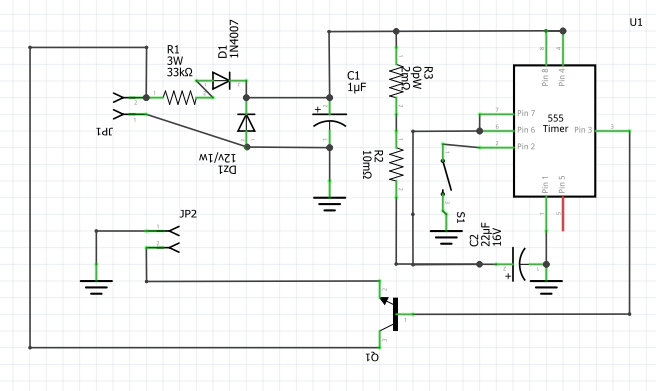

Sim vou ver com o 4060 e com o 4521, eu encontrei o circuito da imagem abaixo aqui no Clube mas ele faz o inverso do que eu quero ele o timer dele ele fica desligado e depois liga. Mas eu preciso um que saia desligado só depois ligue.

edit

Na verdade eu estava vendo e é mais adequado fazer sem o botão que eu ligue na tomada e ele fique ligado 8 horas depois desligue sozinho. seria possível aproveitar esse  circuito abaixo?
Obrigado pelas ajudas até agora.



[.if]

1 hora atrás, ismael machado disse:

ele fica desligado e depois liga. Mas eu preciso um que saia desligado só depois ligue.

confuso. Inverter é simples: um simples transistor...

[ismael machado]

@Isadora Ferraz @Isadora Ferrazsim vou sair a tarde para comprar o transistor pois o que tenho aqui é um 548 NPN e preciso um 558 PNP pelo que entendi.

agora a minha duvida é se eu tirar o botão do circuito e colocar um curto ele ira acionar e depois desligar ou sempre vai ficar acionado (ou desligado).



17 minutos atrás, Isadora Ferraz disse:

confuso. Inverter é simples: um simples transistor...

9 horas atrás, Renato.88 disse:

Difícil será arrumar um resistor de 200Mohm, eu nem sabia que existia.

O maior que eu já vi é de 20M.



Porém penso que para um tempo tão longo seja melhor um circuito lógico, baseado em flip flops em cascata.

Exemplo aos circuitos integrados 4060 e 4521.

Sim vou ver com o 4060 e com o 4521, eu encontrei o circuito da imagem abaixo aqui no Clube mas ele faz o inverso do que eu quero ele o timer dele ele fica desligado e depois liga. Mas eu preciso um que saia desligado só depois ligue.

[.if]

Você quer colocar na tomada, fica desligado e só ligar depois de 8 horas? Ou colocar na tomada liga de cara e 8 horas depois desliga? Mas antes, decida se vai mesmo usar o circuito...



16 minutos atrás, ismael machado disse:

tenho aqui é um 548 NPN e preciso um 558 PNP pelo que entendi.

não nos entendemos muito bem. Mas aqui na minha (minha) interpretação mental da problemática, tanto faz. O 548 dá certo também...
