Regulador de tensão 5v

[kilzone007]

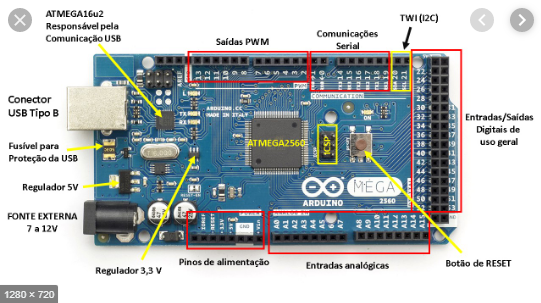

pessoal, hoje em um trabalho da faculdade ( construção de impressora 3d ) um amigo nosso ligou a fonte que vai na no arduino mega 2560+ramps 1.4 no 220 resultado a fonte queimou e o arduino parou de funcionar corretamente apos retirar a shield vi que um regulador de tensão está frito ( com um furo) removi ele e coloquei um outro de 5v (7805) e ele explodiu a placa continua a mesma coisa de antes acredito que não danificou nada a mais eis a duvida o motivo da explosão é soldagem ao contrario ? imagem da placa em questão logo abaixo, a placa quando ligo no usb funciona normal

[Renato.88]

Provavelmente tem alguma coisa em curto na parte do regulador.

Meça a continuidade das trilhas, veja se não tem bolotas de solda atrapalhando.

[.if]

13 horas atrás, kilzone007 disse:

a duvida o motivo da explosão é soldagem ao contrario ?

Qual a origem desta dúvida? Suspeita ou real? E sim, se soldar ao contrário boa chance de explodir. Solde certo agora que funciona. Coloque dissipador.



13 horas atrás, kilzone007 disse:

a placa quando ligo no usb funciona normal

menos mal.

[kilzone007]

@Isadora Ferraz  o modelo que utilizei foi outro esse em questão http://prntscr.com/pq7h3b soldei na mesma direção em que o smd estava mas como explodiu não sei ... e quanto a continuidade a solda estava sem contato verifiquei antes

[.if]

Então tá explicado: uns cliques o google me falou que o regulador é um lm117 que é diferente dum 7805

Confira aí no seu arduíno...

Dá pra usar o 7805 mas tem que cruzar as pernas e ... cruzar os dedos kk



[kilzone007]

Então eu não havia achado o 7805(ainda bem) em forma de SMD eu achei o eh17l tem problema ? O rapaz garantiu que funcionária olhei o datasheet e diz que é ajustável de 1.1v a saída e aguenta de 1.8 a 12 v a placa suporta no máximo 12v de 7 a 12 aceito sugestões estou indo tentar comprar o correto mas caso não ache ...

Em 03/10/2019 às 14:52, kilzone007 disse:





adicionado 0 minutos depois

@Isadora Ferraz Da um help aí de novo

[.if]

Alguns cliques... e ...

O eh17l parece ser 1.8V. Não serve. Teria que ser o eh17r ou lm117-5. Daria pra usar o adj mas é ruim de eu te explicar hein...

O 7805 dá mas analise as figuras que passei e troque as pernas. Dicas pra adaptar o 7805 (outro pois o seu já era):

• solde fiozinhos.
• não encoste o corpo na placa.
• talvez nem precise dissipador: cole onde está o lm117 com fita dupla face pra isolar. Isola um pouco o calor também mas...
• se precisar dissipador, coloque por fora

[kilzone007]

@Isadora Ferraz resolvido fui na rua e consegui comprar o mesmo da placa que havia queimado, tudo funcionando normal agora
