Gabinete Nox infinity Sigma, como ligar a Fan traseira ?

[Desempregado]

Eu não estou conseguindo ligar a Fan traseira do meu gabinete e nem o RGB dela e o RGB da frente do gabinete, alguém me ajuda ?

Isso daí já veio com o gabinete.

Isso daí veio da Fan traseira e está escrito "VDG" no da direita.



Isso daí também vem da fan traseira.



O RGB nem importa, mas ligar a Fan traseira é importante pra dar uma refrigerada.

[WOZ Dods]

As ventoinhas tem dois fios, um é para energia o outro para controle de RGB. Os conectores de energia energia (vide foto abaixo) devem ser conectados à placa-mãe nos conectores SYS_FAN.



Os conectores que você mostrou são para os LEDs RGB. Esses conectores pretos de quatro pinos das suas fotos são conectados das ventoinhas à placa do gabinete (como você parece já ter feito). A ponta que sai dessa placa deve ir à placa-mãe na controladora RGB.



adicionado 4 minutos depois

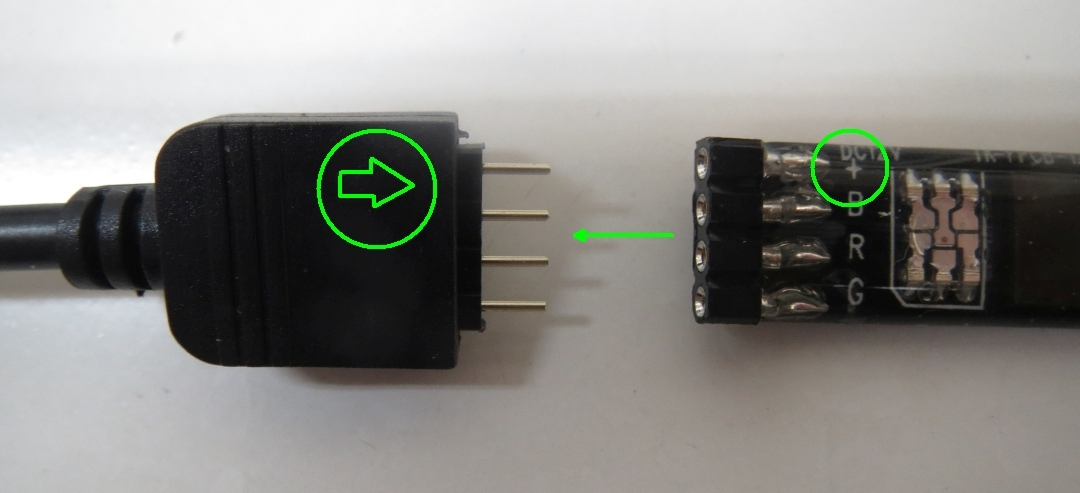

Observe que há uma seta nesses conectores RGB. Você deve orientar essa seta com a seta nas placas. Se não tiver seta nas placas, terá um indicador de 12V como na foto abaixo. Se você não alinhar a seta com o conector de 12V, poderá queimar seus RGBs ou até a placa-mãe.



adicionado 31 minutos depois

Outro exemplo de conector RGB:



[Desempregado]

@WOZ Dods Tá, eu não conectei nada, desde que o gabinete chegou, ele veio assim... E esse da imagem 2 e 3 veio solto,  e esses conectores são de três pinos.

[WOZ Dods]

Observe o manual do gabinete que ele te explica sobre os RGB. Sobre os coolers você conecta a energia como mencionei acima.

[Desempregado]

Eu liguei a Fan, mas o RGB eu não sei como liga... Na onde que vai esse conector em específico... ele é um três pinos macho.

[WOZ Dods]

Se você mostrar um conector sem mostrar a qual componente ele pertence você nunca vai conseguir uma resposta certa. Além disso, você olhou o manual do gabinete? Se não tive-lo pode olhar no site do fabricante. Ele descreve a instalação corretamente.

[Desempregado]

@WOZ Dods Ele não veio com manual e não sei na onde eu posso baixá-lo e esse conector pertence à fan traseira, deixa, já ajudou bastante se a Fan tá girando tá beleza... valeu.

[WOZ Dods]

@Desempregado Página do seu gabinete: https://www.nox-xtreme.com/cajas/infinity-sigma

adicionado 2 minutos depois

Engraçado que não achei nenhum documento explicativo no site.

[Desempregado]

@WOZ Dods Consegui, valeu mesmo. O que não utiliza é o conector de 3 pinos macho e o VDG. Link do forum que eu perguntei e o pessoal ajudou https://adrenaline.com.br/forum/threads/como-ligar-o-rgb-do-meu-gabinete-e-sua-fan-traseira.666808/#post-1074774579
