Notebook dell n5110 - componente quebrado e ajuda pra identificar componentes

[GreatField]

Olá,



Esse dell não ligava de acordo com o dono, analisando a placa, eu encontrei esse capacitor quebrado ao meio no circuito de VGA/Power Board:

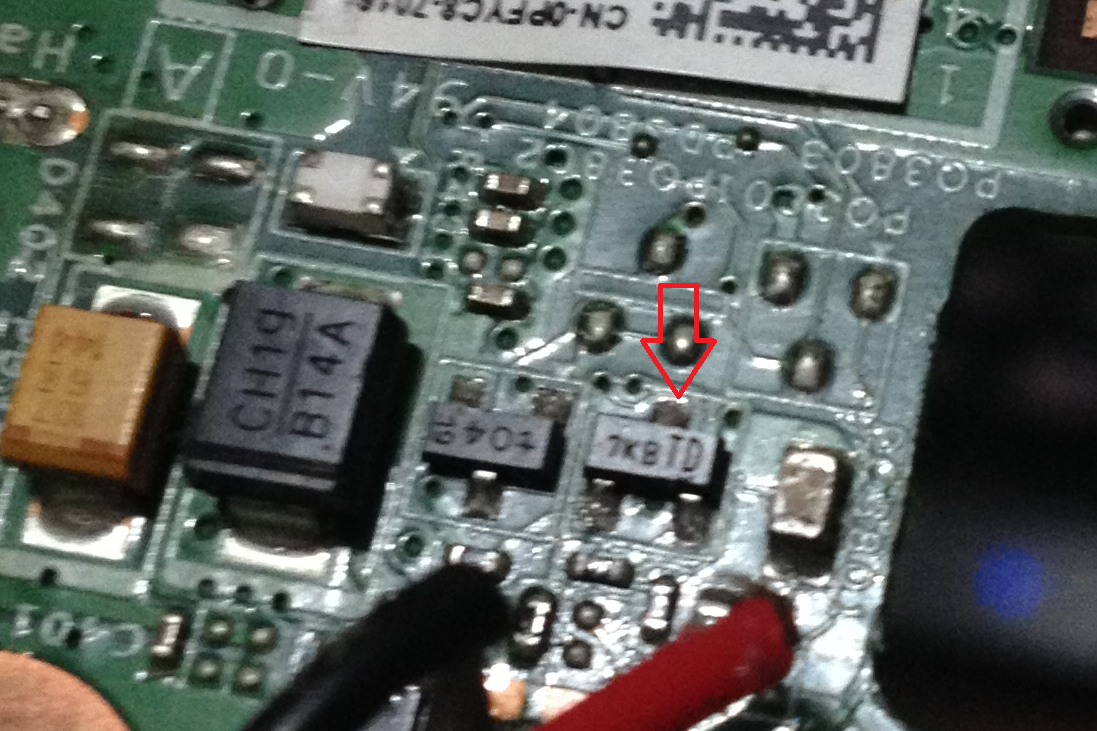

Fiz a troca e a placa ainda não ligava, notei que havia uma tensão de -0.55v entrando na main_board e essa tensão vinha da power_board. Como não achei o esquema desse dell, queria a ajuda dos amigos para identificar alguns componentes que não estou conseguindo encontrar o datasheet no google/bing, a começar por este transistor? (7kb)







E se algum amigo quiser ajudar dando sua opinião eu agradeço

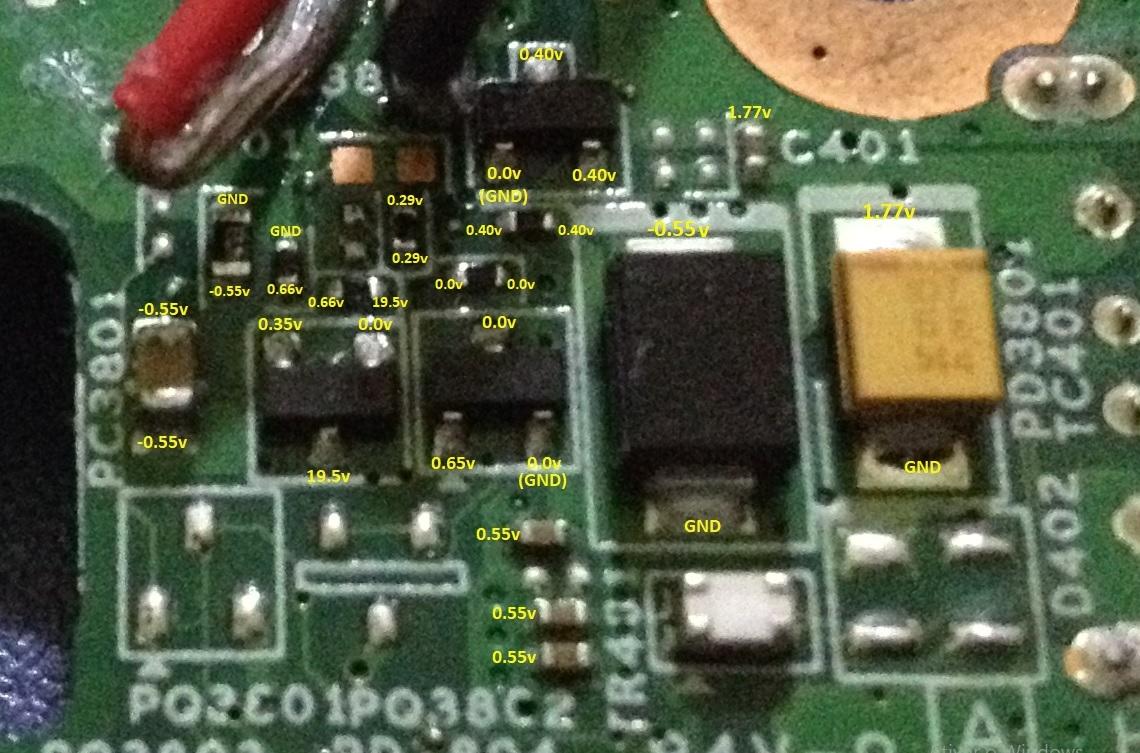

Editei uma imagem com as tensões presentes na placa, anexarei em spoiler:



Spoiler









>>>>>>>COLE O LINK NO NAVEGADOR E DÊ ZOOM<<<<<<<





























[.if]

Tente google smd marking code



[rubens moreira]

Bom dia meu querido sou novo aqui no clube mas eu tenho esse esquema e também tenho esse notebook, vou anexar aqui o esquema



PSC!

O n5010 também é o mesmo esquema então  fica a dica .

Fonte:http://www.s-manuals.com/



dell_inspiron_n5110_service manual_ra00.pdf

[.if]

6 horas atrás, Isadora Ferraz disse:

Tente google smd marking code

Ahh e esqueci de dizer algo importante! Compartilhe o site que achar ou o que achar que lhe foi o melhor! Isso é muito importante pra comunidade ok?

[GreatField]

6 horas atrás, rubens moreira disse:

Bom dia meu querido sou novo aqui no clube mas eu tenho esse esquema e também tenho esse notebook, vou anexar aqui o esquema



PSC!

O n5010 também é o mesmo esquema então  fica a dica .

Fonte:http://www.s-manuals.com/



dell_inspiron_n5110_service manual_ra00.pdf 1 MB · 0 downloads



valeu amigo, agradeço a ajuda.



6 horas atrás, Isadora Ferraz disse:

Tente google smd marking code





Pesquisei 7kb lá e retornou só o código 7k: http://www.s-manuals.com/smd/7k



De acordo com o site e considerando que o encapsulamento é SOT-23, o componente seria um mosfet 2N7002K de canal N  ? Fiz uns testes no componente e ele aparenta ser um diodo, ou talvez seja outro tipo de componente, porém, danificado.

O componente só dava continuidade do pino 3 ao 2. Injetando tensão, o consumo se manteu igual ao consumo de outros diodos (THT)



Normalmente, um diodo SOT-23 deveria conduzir do pino 1 ao 2, correto ? ou existe modelos que conduzem a partir de outros pinos ?



A grande dúvida é saber qual é a real função deste componente.





[.if]

Tem tudo pra ser mosfet mesmo. Com multimetro só dá pra testar o diodo entre S e D com certeza absoluta. Pra um teste melhor (não consigo explicar agora) deve ser testado fora do circuito.



2 horas atrás, GreatField disse:

saber qual é a real função deste componente.

Não vi o esquema mas entre outras coisas ele funciona como uma chave ou relé.

[GreatField]

3 horas atrás, Isadora Ferraz disse:

Tem tudo pra ser mosfet mesmo. Com multimetro só dá pra testar o diodo entre S e D com certeza absoluta. Pra um teste melhor (não consigo explicar agora) deve ser testado fora do circuito.



Não vi o esquema mas entre outras coisas ele funciona como uma chave ou relé.



Mas eu testei ele foi fora do circuito mesmo.

Eu entendo o funcionamento de um mosfet, mas eu devo ter formulado mal a frase, deveria ser: "A grande dúvida é saber se este componente é um diodo ou mosfet ."



Contudo, tentarei por um mosfet de canal N compatível na placa pra testar!  Há algum risco de explosão caso não fosse um mosfet a ser soldado ali ? Lembrando que chega 19.5v em um dos pinos deste SOT-23, conforme fotos anexadas em spoiler no primeiro post.



Postarei de novo pra caso não tenha visto:

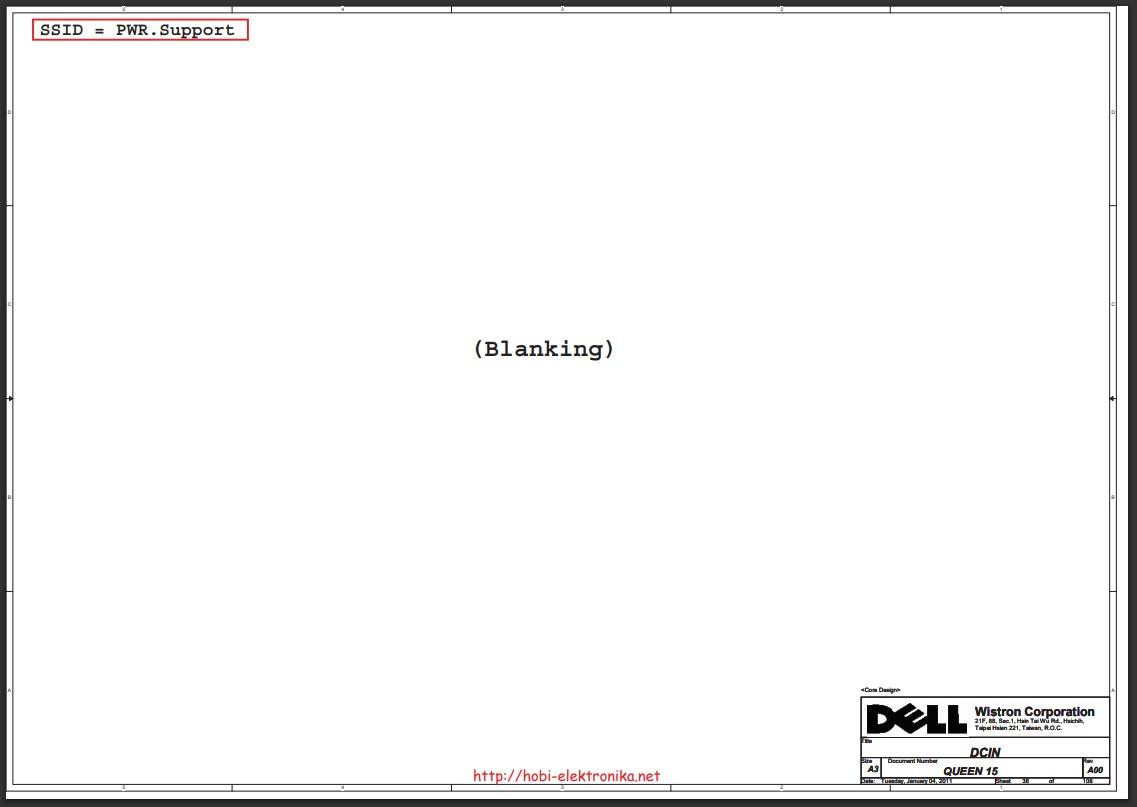

Eu consegui achar um esquema, porém não estou conseguindo achar os componentes pesquisando com CTRL+F. Percebi que também não consigo copiar nada deste pdf e também o trecho sobre DCIN esta indisponível.



Schematic:

Dell Inspiron N5110 (Wistron Queen 15).pdf

[GreatField]

Achei o 2N7002 (code S72). Ele é compatível com o 2N7002K ?



2N7002K

2N7002

[.if]

7 horas atrás, GreatField disse:

Mas eu testei ele foi fora do circuito mesmo.

Eu entendo o funcionamento de um mosfet,

Então você fez algo como isso...

... né?...



7 horas atrás, GreatField disse:

achar os componentes pesquisando com CTRL+F

Isso não se aplica a todo o universo das buscas. Neste caso você deve ter noção de onde ele é aplicado no circuito ou seja um mínimo de noção de eletrônica. P.ex. se aquele par de fios vm e pt for na entrada da alimentação do treco, já é uma boa referência pra busca no circuito.

[GreatField]

8 horas atrás, Isadora Ferraz disse:

Então você fez algo como isso...

... né?...



Isso não se aplica a todo o universo das buscas. Neste caso você deve ter noção de onde ele é aplicado no circuito ou seja um mínimo de noção de eletrônica.



Isso mesmo, só conduzia do pino 3 ao 2 (conforme imagem do post #5). Não conduzia em nenhum outro pino, mesmo invertendo as ponteiras.



Citação

P.ex. se aquele par de fios vm e pt for na entrada da alimentação do treco, já é uma boa referência pra busca no circuito.



Como eu disse acima, a pagina referente a DCIN não esta disponível. Mas mesmo assim eu dei uma analisada em alguns paginas referentes a alimentação mas não encontrei nada.





Poderia responder o quote abaixo ?



12 horas atrás, GreatField disse:

Achei o 2N7002 (code S72). Ele é compatível com o 2N7002K ?



2N7002K

2N7002



[.if]

16 horas atrás, GreatField disse:

só conduzia do pino 3 ao 2 (conforme imagem do post #5). Não conduzia em nenhum outro pino, mesmo invertendo as ponteiras.

A imagem não mostra você fazendo o teste de disparo e bloqueio que o video mostra que foi o que propus. Consideremos que fizeste.



16 horas atrás, GreatField disse:

responder o quote

Há uma boa chance sim. Pra ter certeza maior, só mesmo com o esquema que mostraria a verdadeira função da peça e as tensões e correntes envolvidas mesmo que intuitivas. Num caso extremamente importante, tens a opção de levantar o esquema e compartilhar se achar que deve.

[GreatField]

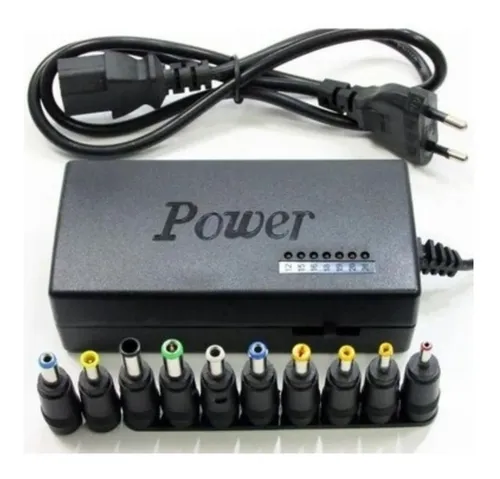

De tanto remover componentes e não resolver, decidi deixar a placa de lado e mexer em outros placas. Até que ontem, fui na assistência de um amigo e encontrei um daqueles kits com diversos conectores de fonte de notebook paralela na estante da bancada dele. Resolvi pedir o conector do dell emprestado e fui fazer o teste, só de plugar o note já ligou automaticamente e a tensão de 19v voltou a ser gerada na CRT/Power_board.



Como eu suspeitava desde o início, havia uma pegadinha nesse conector, percebi isso no primeiro dia ao ver que havia uma resistência entre o neutro interno e o neutro do pino externo do conector.



Contudo, o defeito se resumia à alimentação direta na placa.
