Fita led 12V cortar e ligar

[snider607]

Bom dia,



Farei uma pergunta, creio eu que até burra, mas melhor falar agora ou calar-se para sempre.



Tenho fita led 12V a fonte dela é 2.5 amp. Minha dúvida é a seguinte gostaria de fazer um abajour apenas com 3 leds, ( onde é a faixa de corte da fita) , sei que a fita é corrente contínua, mas nesse caso certa vez liguei um pedaço na mesma fonte e percebi que a fita estava com marcas de queima, não sei se é por desgaste da fita, mas posso ligar os 3 leds na mesma fonte ou tem algum problema?



Mais uma vez muito obrigado pelo apoio.

[.if]

Sim pode. Só confira se a fita é ligada de 3 em 3 leds em série, ou seja, a cada 3 tem um resistor. O corte tem que ser no lugar certo, certo?

[snider607]

@if. Boa noite, obrigado, sim quando você se refere a cortar certo é cortar ao meio na marcação a cada três leds, sem cortar o resistor essa fita os resistores ficam entre os leds. Então posso ligar três leds diretamente nos 12v sem risco de curto?

[.if]

Já vi fita que tem um desenho bem sugestivo de uma tesourinha. Publique foto com boa resolução e foco da sua. Foque os 3 leds + R.

Assim pode ligar direto sem risco:

[+12]---->|-->|-->|---[resistor]---[-]



[snider607]

@if. @if. Boa noite, obrigado, sim quando você se refere a cortar certo é cortar ao meio na marcação a cada três leds, sem cortar o resistor essa fita os resistores ficam entre os leds. Então posso ligar três leds diretamente nos 12v sem risco de curto?





Muito obrigado mais uma vez, assim que chegar de viagem, envio a foto.





Obrigado pela ajuda.

[.if]

38 minutos atrás, snider607 disse:

ligar três leds diretamente nos 12v sem risco de curto?

O resistor deve estar em série ... Sim pode...

de nada...

[alexandre.mbm]

@snider607 , cada fita tem seu projeto. Por isso a @if. lhe pediu foto. Ligações de LEDs em série, juntamente com resistores, servem para ajustar a corrente, conforme a tensão, ao nível aceitável pelo LED. Sem esse ajuste, eles queimam ou tem a vida útil reduzida.



Se um LED ou resistor "torra", o subcircuito ao qual pertence fica aberto, e apagado. Se esse subcircuito for o seu pedaço, estará inútil (apagado).



Você precisa ter o "pedaço inteiro", ou múltiplo, com o arranjo justo para ser alimentado por sua fonte.

[snider607]

@alexandre.mbm

@if.

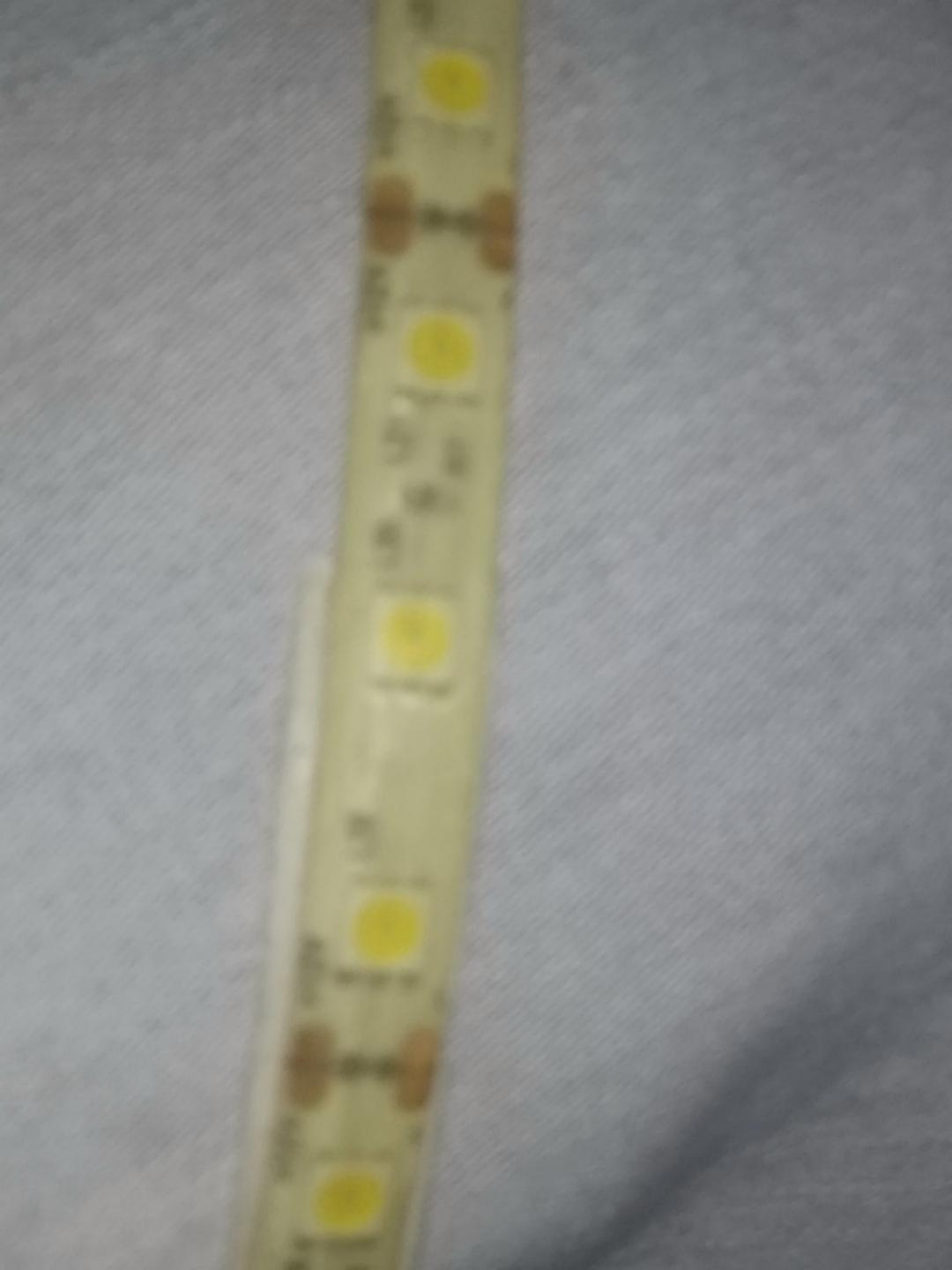

Obrigado meus caros colegas,segue a foto.

[.if]

Em 30/10/2020 às 07:21, if. disse:

boa resolução e foco

Qual parte você não entendeu? Aguarde alguém mais jovem

[alexandre.mbm]

Não use flash. Aproveite bem a "luz do dia".



Ou então você pode tentar desenhar o que vê...

[snider607]

@alexandre.mbm @if. Bom dia, desculpem- me realmente ficou ruim kkkk, hoje envio uma foto nova, obrigado pela ajuda.

[snider607]

@alexandre.mbm@.if @iF.Leoric

@alexandre.mbm @iF.Leoric

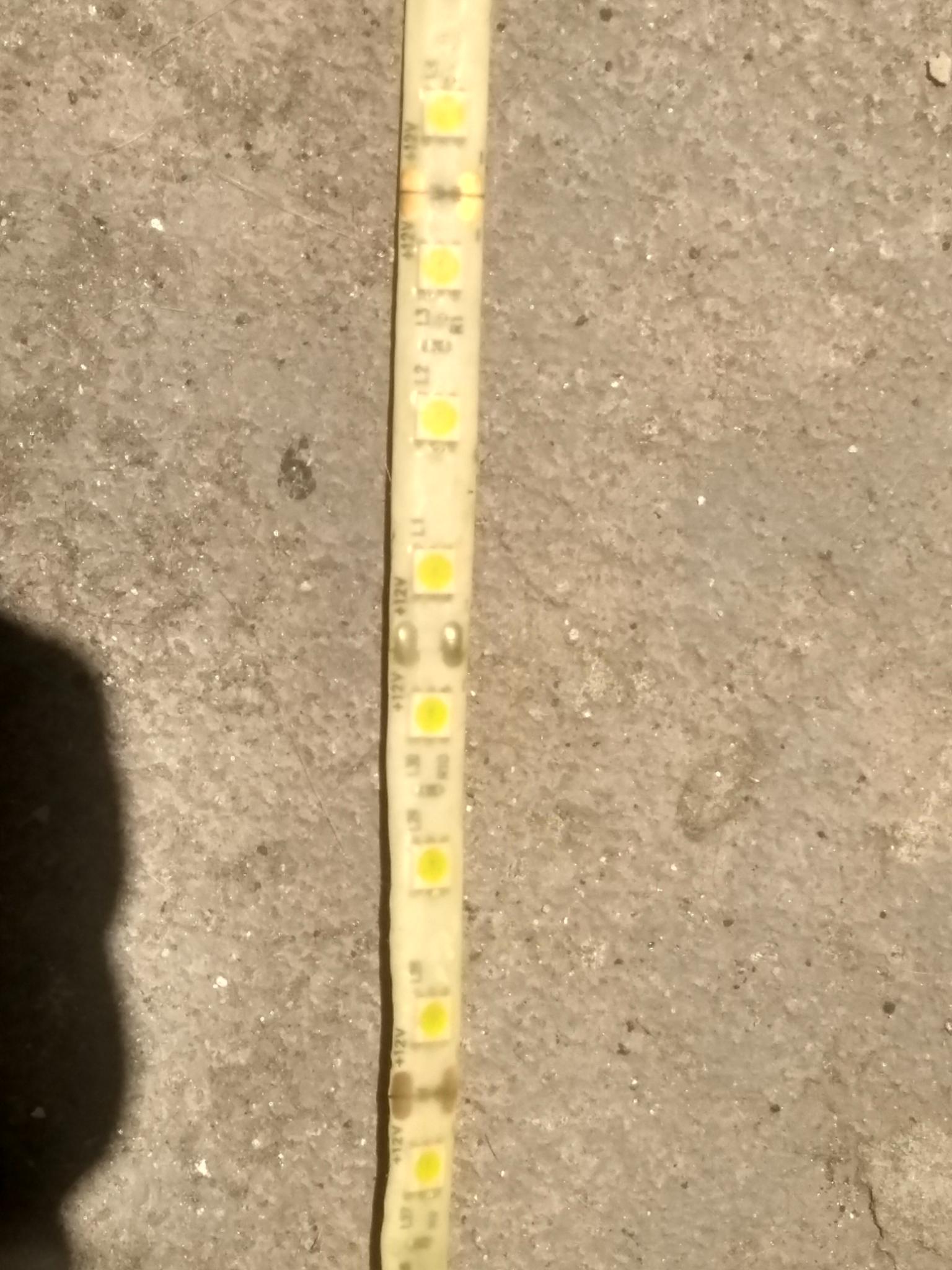

Boa tarde segue foto da fita led

[Visitante]

É.... Não está das melhores, mas... O corte é naquela parte de cobre entre os leds. Pode ser cortada onde tem a parte de estanho, que deve ser usada para ligar 2 fitas em soldagem. E sim, pode ser só 3. Se a fonte é 12 V, o maior cuidado é a corrente, que nesse caso, é bem pequena.

[alexandre.mbm]

@snider607 , para segurança nas respostas do tópico, acredito só você desenhando o que vê na fita.



Ou se quem for responder já conhecer o produto exato. Talvez você encontrá-lo na Internet. Fotos de anúncio podem ser muito boas.

[Visitante]

2 horas atrás, alexandre.mbm disse:

Ou se quem for responder já conhecer o produto

Trabalho com elas desde que foram lançadas. Tenho segurança absoluta na recomendação.

[snider607]

Em 30/10/2020 às 07:21, .if disse:

Já vi fita que tem um desenho bem sugestivo de uma tesourinha. Publique foto com boa resolução e foco da sua. Foque os 3 leds + R.

Assim pode ligar direto sem risco:

[+12]---->|-->|-->|---[resistor]---[-]



@.if

@alexandre.mbm

@Visitante

[Eder Neumann]

pode ligar no 12 que é sucesso

[alexandre.mbm]

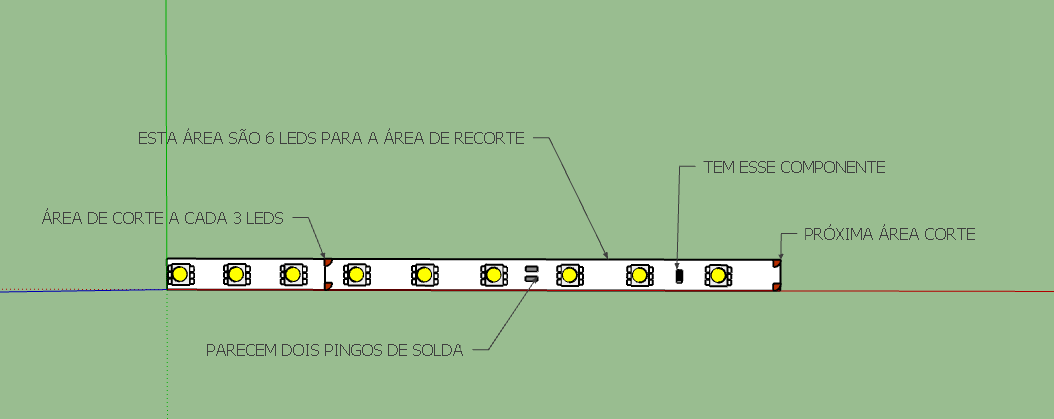

@snider607 , a arte está bela, mas sem as trilhas, ainda é tiro no escuro.

[snider607]

@alexandre.mbm Bom dia, obrigado, vom você quer os números que estão na fita led? Essas são as trilhas? Desculpe a ignorância.

[Eder Neumann]

pela logica são 2 trilhas principais que correm paralelas e a cada marca de corte um conjunto de LEDs ligados em associação para que possa ser ligado na tensão indicada.

[Visitante]

Em 02/11/2020 às 20:32, snider607 disse:

@alexandre.mbm

@if.



Obrigado meus caros colegas,segue a foto.

Corta onde tem a marca de cobre. Não tem mistério.

[alexandre.mbm]

@snider607 , trilhas são as ligações entre os componentes na placa de circuito impresso. Sua fita de LEDs nada mais é do que uma PCB  comprida.

[snider607]

@Mega Blaster Obrigado, em outra ocasião cortei onde estão as marcas e já liguei nos 12v e queimou a minha dúvida em cortar é essa, porque queimaram da outra vez.

@alexandre.mbm Bom dia, certo, mas mesmo eu cortando nos locais indicados nesta parte de 3 em 3 se ligar nos 12v é normal queimar, ou isso é por a fita ser antiga? Só essa minha dúvida.



Obrigado.

[Visitante]

Se queimou em cortar na marca, ou a fita está defeituosa ou a fonte. A marca é justamente para isso, cortar no lugar certo. Você ainda deve uma foto nítida, com qualidade para melhor avaliação. Mas, mesmo com a ruim que já postaste, da para ver onde está a marca.

[alexandre.mbm]

@snider607 , a resposta veio pelo @Mega Blaster.



O motivo de pedirmos tanto as fotos seria podermos entender, explicar, modificar, e eventualmente melhorar o circuito, que aliás é sempre bem simples, apesar de usar componentes SMD.



O circuito original eventualmente seria melhorado para ajuste do valor de corrente sobre os LEDs. Mas isso é muito hipotético. Uma fita de LED é pra ser tão simples que não deveria ter nada a melhorar.



O mesmo circuito se repete em cada intervalo de corte. Trilhas são como fios achatados numa placa. No caso, interligando contatos, resistores e LEDs. Elas podem partir, serem [inter]rompidas ou  emendadas (gambiarra) quando "necessário".



Lembra um pisca-pisca de Natal, que é sempre fios, só que usando LEDs e baixa tensão DC ao invés de lâmpadas resistivas e AC.



@snider607, sugiro o "estudo correlato" do tópico a seguir:





E recomendo muitíssimo a leitura do artigo 1437 de Newnton C. Braga.
