Tv Philips 29 pt4647/78 esquema.

[Pablo silva55]

Boa noite, estou com esta tv com o seguinte defeito.

 Ela liga e desliga, encontrei um capacitor totalmente queimado, ele fica próximo do regulador.

 Preciso do esquema desta tv ou o valor do capacitor para fazer a troca.

 Obrigado.



[BCP]

@Pablo silva55 Acredito que esse TV tem o chassis L01.1LAC

Philips Chassis L01.1.LAC

O capacitor que você fala se não me engano é o 2463 (1n5/2KV).

Verifique se o transistor de saída horizontal não esta queimado também (7460) BU4508DX



[Luan Costha]

É um capacitor de ceramico que vai ai pode colocar 1k5 2k2 4k7 sem problemas.

[Pablo silva55]

Boa tarde amigos, obrigado pela ajuda mas o capacitor fica junto com o emissor do 7450 , até onde ele vai está queimado,

[Pablo silva55]

Em 11/09/2021 às 12:26, BCP disse:

@Pablo silva55 Acredito que esse TV tem o chassis L01.1LAC

Philips Chassis L01.1.LAC

O capacitor que você fala se não me engano é o 2463 (1n5/2KV).

Verifique se o transistor de saída horizontal não esta queimado também (7460) BU4508DX





Fiz a troca do capacitor através do esquema.

 E o 2463 de 220p.

 Fiz a troca por um 222k 2kv e do flyback que estava vazando.

 Bu4508 estava bom.

 Porém a tv ao ligar da um barulhinho e imagem destorcida por alguns segundos e fica normal, ao desligar na tomada o problema aprece e novamente volta a imagem normal.

 Alguma dica?

[Luan Costha]

@Pablo silva55 Pode ser flyback de qualidade duvidosa você colocou de marca ? Brasalfa,omni,kinetron,xt ? Nessas tvs só viram Brasalfa,mas antes verifique os capacitores de filtro do +B,que são de 47uF x 160 e um capacitor que alimenta o driver de 47uF x 25,ele fica perto de 2 transistores bcs de cara prata.

Ah e fotoacoplador faz isso,troca ele por um pc817.

[Pablo silva55]

49 minutos atrás, Luan 1986 disse:

@Pablo silva55 Pode ser flyback de qualidade duvidosa você colocou de marca ? Brasalfa,omni,kinetron,xt ? Nessas tvs só viram Brasalfa,mas antes verifique os capacitores de filtro do +B,que são de 47uF x 160 e um capacitor que alimenta o driver de 47uF x 25,ele fica perto de 2 transistores bcs de cara prata.

Ah e fotoacoplador faz isso,troca ele por um pc817.

Obrigado luan, o flyback é brasalfa.

 Vou trocar os capacitores e o fotoacoplador e assim que terminar dou um retorno.

 A placa queimou tanto a ponto de de um buraco e torrou o capacitor 2364.

[Luan Costha]

4 horas atrás, Pablo silva55 disse:

Obrigado luan, o flyback é brasalfa.

 Vou trocar os capacitores e o fotoacoplador e assim que terminar dou um retorno.

 A placa queimou tanto a ponto de de um buraco e torrou o capacitor 2364.

Essa parte ai que carbonizou você vai ter que limpar ou seja você vai ter que quebrar essa parte da placa q carbonizou se não isso ai conduz e pode te dar retorno.

[BCP]

11 horas atrás, Luan 1986 disse:

Essa parte ai que carbonizou você vai ter que limpar ou seja você vai ter que quebrar essa parte da placa q carbonizou se não isso ai conduz e pode te dar retorno.

Eu já ia comentar exatamente isso!

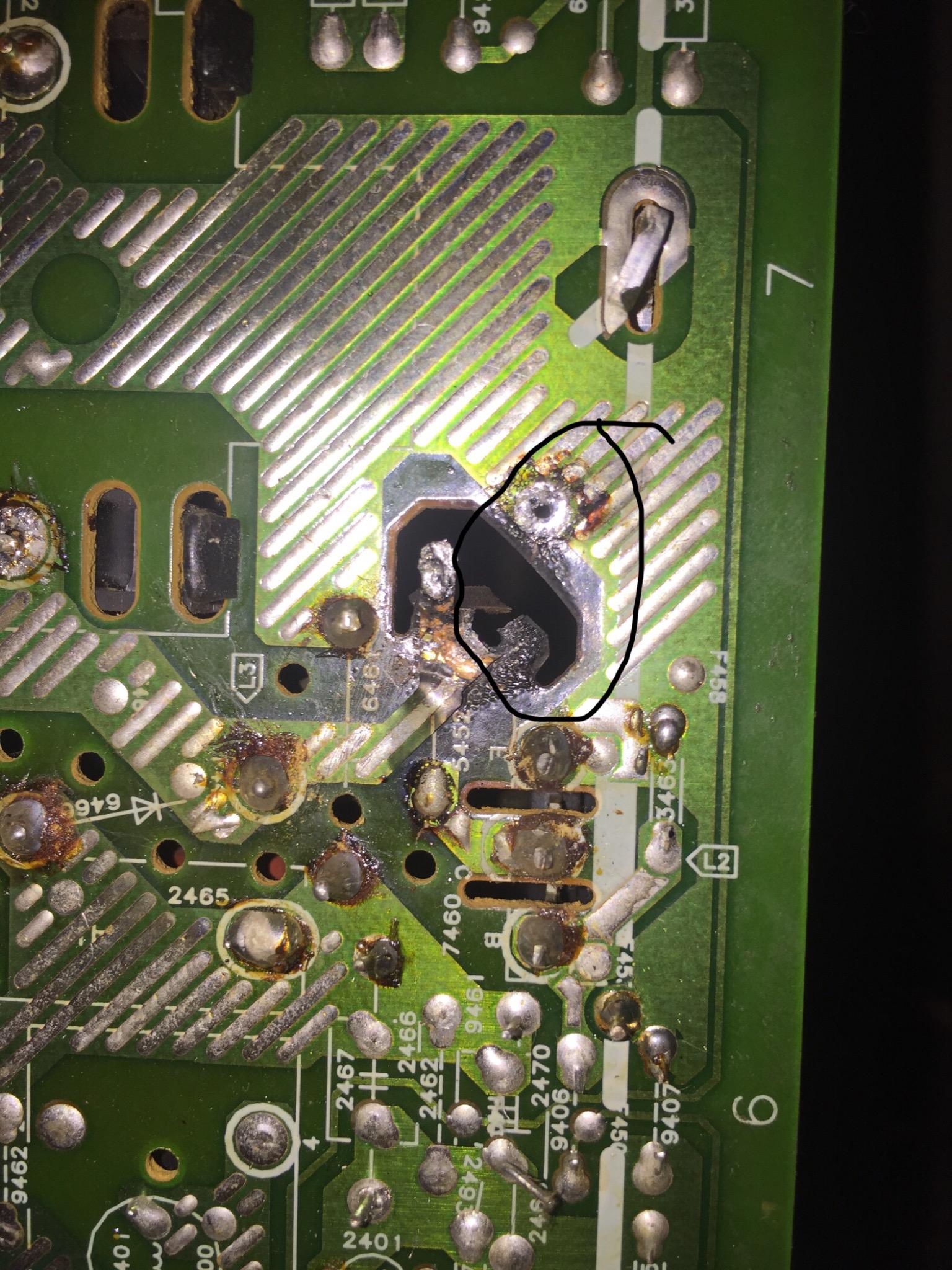

Solde o capacitor e o Jump por baixo da placa (Lado da solda), e remova por completo essa área carbonizada. Como na figura abaixo.  Provavelmente essa falha vai sumir.

[Pablo silva55]

Obrigado amigos, troquei os capacitores e removi a parte queimada. Problema resolvido, a Tv está a dois dias sem nenhum problema.

 Obrigado pela dica, demorei para dar o retorno porque estava deixando ela de teste.

 Esta funcionando 100%.

[Luan Costha]

Beleza que bom que deu tudo certo valeu pelo retorno.
