Estação de solda Dekel (Toyo) TS930 não esquenta

[nelsonxp]

Pessoal estava usando normalmente minha estação de solda, desliguei e quando fui ligar novamente a temperatura não subia, no display agora só marca 25°C.

Será que queimou a resistência?

[Zufil]

2 horas atrás, nelsonxp disse:

Pessoal estava usando normalmente minha estação de solda, desliguei e quando fui ligar novamente a temperatura não subia, no display agora só marca 25°C.

Será que queimou a resistência?

tive problema uma vez com uma e foi o botao, mas aproveitei limpei o potenciometro, voltou a funcionar. Agora se a sua for dessas digitais precisa abrir para olhar.

[.if]

12 horas atrás, nelsonxp disse:

Será que queimou a resistência?

Meça com multímetro...

[nelsonxp]

Outra coisa que reparei, quando eu desplugava o ferro de solda da estação aparecia "EEE" no display e agora só marca 25°C.

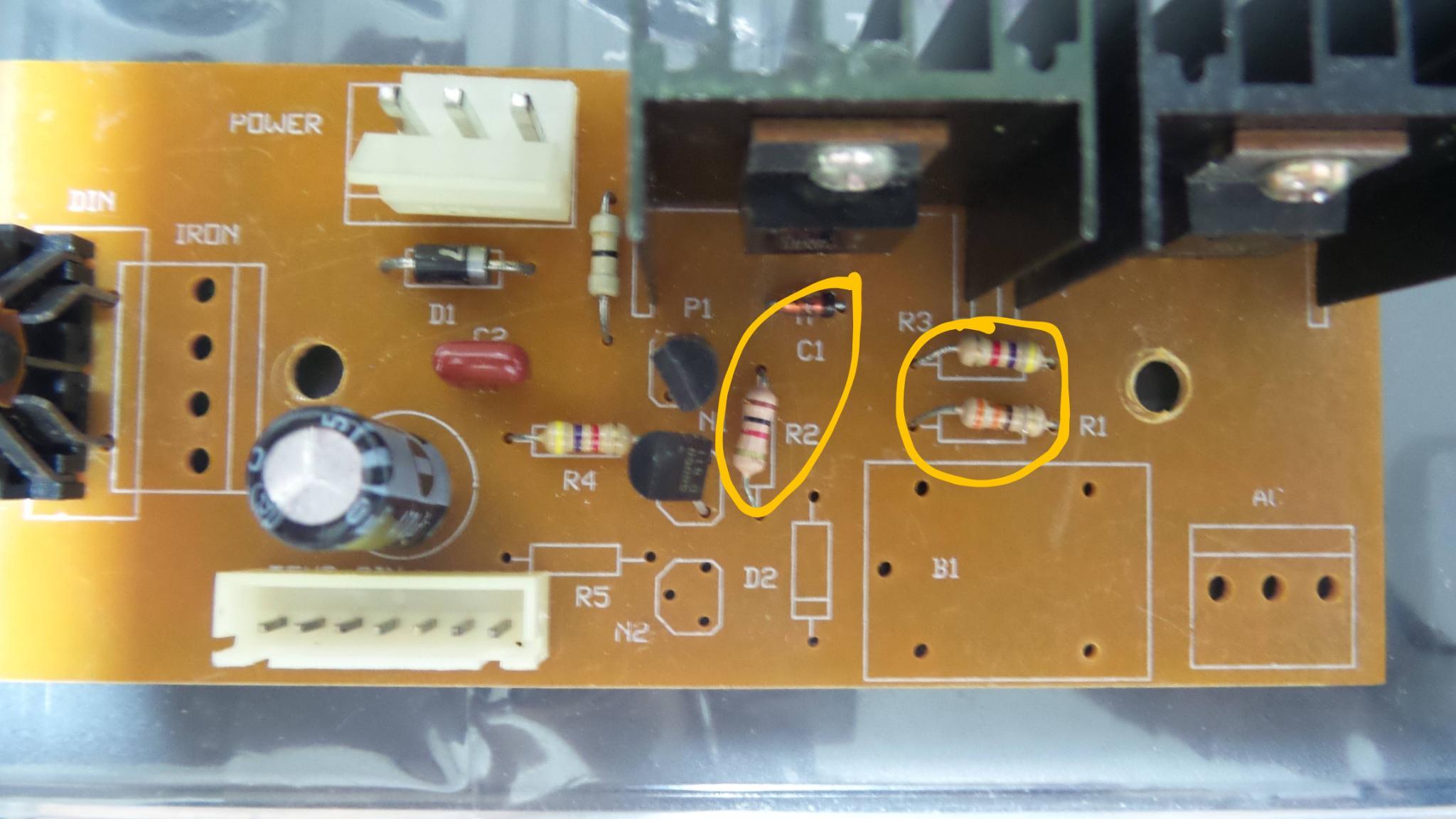

Os resistores marcados em amarelo ficam muito quentes e esse "C1" que parece um diodo também.

[Zufil]

38 minutos atrás, nelsonxp disse:

Outra coisa que reparei, quando eu desplugava o ferro de solda da estação aparecia "EEE" no display e agora só marca 25°C.

Os resistores marcados em amarelo ficam muito quentes e esse "C1" que parece um diodo também.

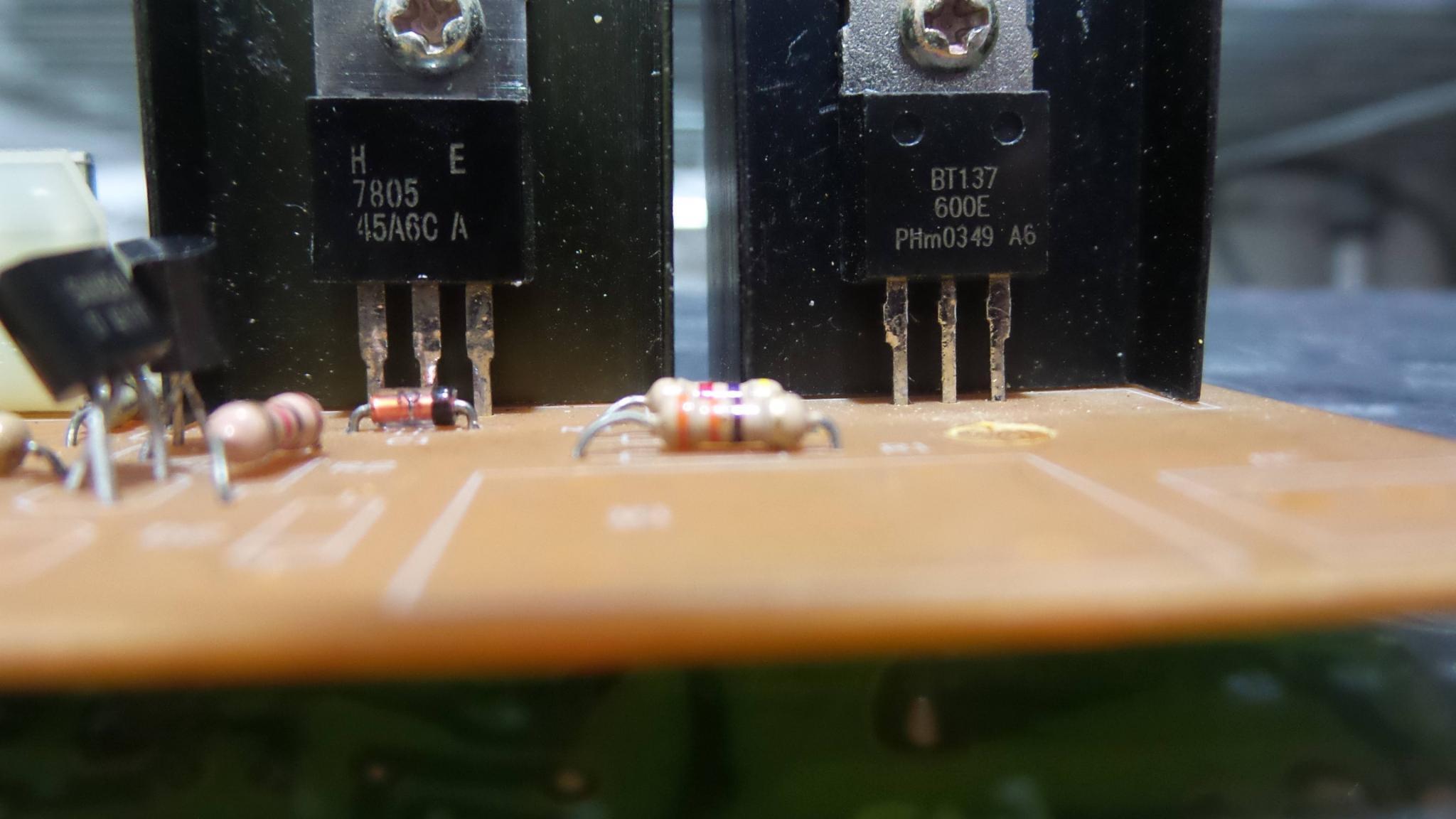

Esse diodo C1 é um zener. Seria interessante medir as saidas do regulador 7805 e do transistor bt137, veja se estão normais, assim como o zener.



O correto a ser feito sem precisar dessoldar.

1=Medir tensão de saida 7805

2=Medir tensão de saida e entrada bt137

3= 1Medir tensão de saida(resistência) potenciometro.



Como disse que estão esquentando entao provavelmente esta na tensão minima fornecida, ou seja, a resistência de todo circuito muito alta o que faz reduzir a temperatura do ferro, quando o contrario menos resistência mais potencia no ferro de solda (obviamente esse vai esquentar).



Se as tensões estiverem corretas o interessante seria dessoldar todos os componentes e testar 1 por 1, inclusive capacitores, como tem um capacitor de poliester ai na foto certeza que ele pode estar com problema.



Se não tiver circuitos digitais e sua estacao for so esses analógicos, provavelmente encontre o defeito ai. Eu acho que o potenciometro possa ser o culpado, tente passar um limpa contato e medir os valores.





DETALHE



Veja se a estação não é 220V e esta ligada em 110V, isso pode reduzir a potencia para 1/4 do valor o que pode estar coincidindo com os 25C mostrados no valor minimo que deveria ser 100-80C.





OPINIAO:

Eu colocaria mais um circuito de protecao já que possui espaco ai, alguns varistores e fusiveis, mas se já possui ok.
