Saída de som queimada no auto rádio original VW

[costa Marcelo]

boa noite,



estou com um som original da volkswagen o Inf2-mid nlp.

esta com a saida estourada, alguém saberia me dizer qual seria essa saida.

não estou conseguindo o esquema do aparelho.

se alguém tiver o esquema ou souber qual é a saida?

obrigado.

[BCP]

Não sobrou nenhum caco do CI amplificador?

[costa Marcelo]

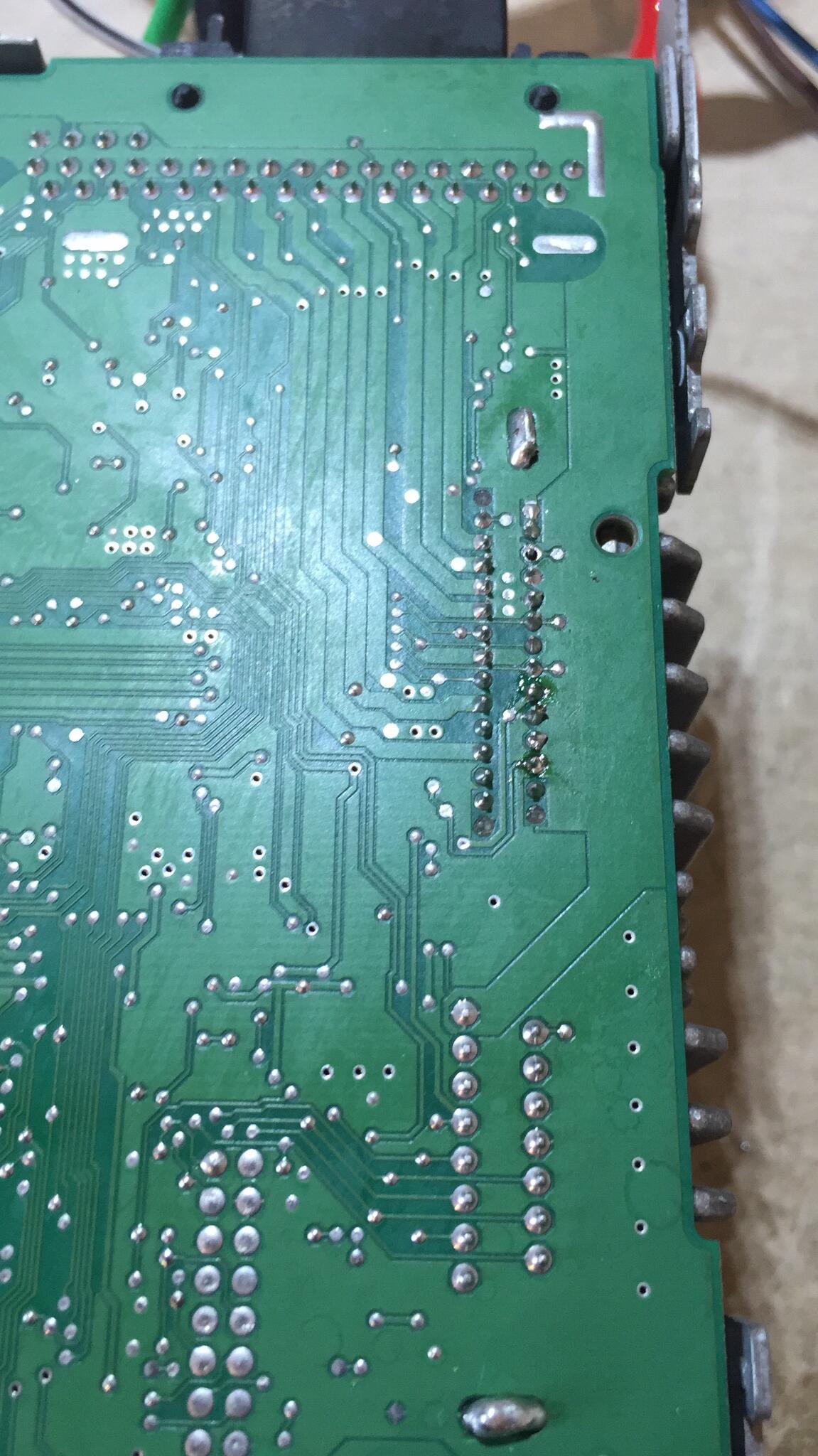

@BCP sobrou sim, segue a foto.

[BCP]

Pela foto não dá para ler nada nele!

Vamos aguardar quem já viu um semelhante e possa nos indicar um caminho....

[Eduardo ns]

Boa tarde, estou com um aqui a descrição é 09400036 a principio so encontrei no ebay esta saida e não encontrei o datasheet dele. Coloquei o tda7388 no lugar ... funcionou mas ficou um chiado como se fosse um radio fora de sintonia. Farei teste com outra saida agora

[Eduardo ns]

Em 25/06/2022 às 21:44, costa Marcelo disse:

boa noite,



estou com um som original da volkswagen o Inf2-mid nlp.

esta com a saida estourada, alguém saberia me dizer qual seria essa saida.

não estou conseguindo o esquema do aparelho.

se alguém tiver o esquema ou souber qual é a saida?

obrigado.

Atualizando .... mantive o tda7388 mesmo e suguei esta trilha, o som funcionou perfeito. Fica a dica pra galera ai

[cleomenes f. de lima filho]

boa tarde comprei no ferro velho 'um auto radio volksvagem me parece ser igual a esse pelo menos a saída e a mesma que Eduardo ns mostra com outra menor do lado presa no dissipador desmontei lavei tudo não vi nenhum componente com defeito porém não tem como ligar pois não tem nenhum chicote preso nele será que se acha esse chicote e como comprar

[BCP]

@cleomenes f. de lima filho Os chicotes de hoje existe um padrão nas posições, não sei te dizer se esse som ai segue o mesmo padrão de hoje.

Coloque o modelo desse som seu para fazermos uma pesquisa do chicote de ligação.

[cleomenes f. de lima filho]

Boa tarde BCP volkswagem INF1-MID NU

[BCP]

@cleomenes f. de lima filho Me pereceu que ele usa o chicote padrão mesmo 16 Vias, o vídeo abaixo explica como ligar  ele.



Você encontra ele em qualquer loja que trabalha com instalação de som em carros.

[cleomenes f. de lima filho]

Bom dia Bc Petronzio em primeiro lugar e a todos do Clube hardware muito obrigado pelo vídeo vou procurar por aqui depois posto se achei
