Para que serve cada pino dessa placa?

TiaoDaBananeira · 14 de janeiro de 2023

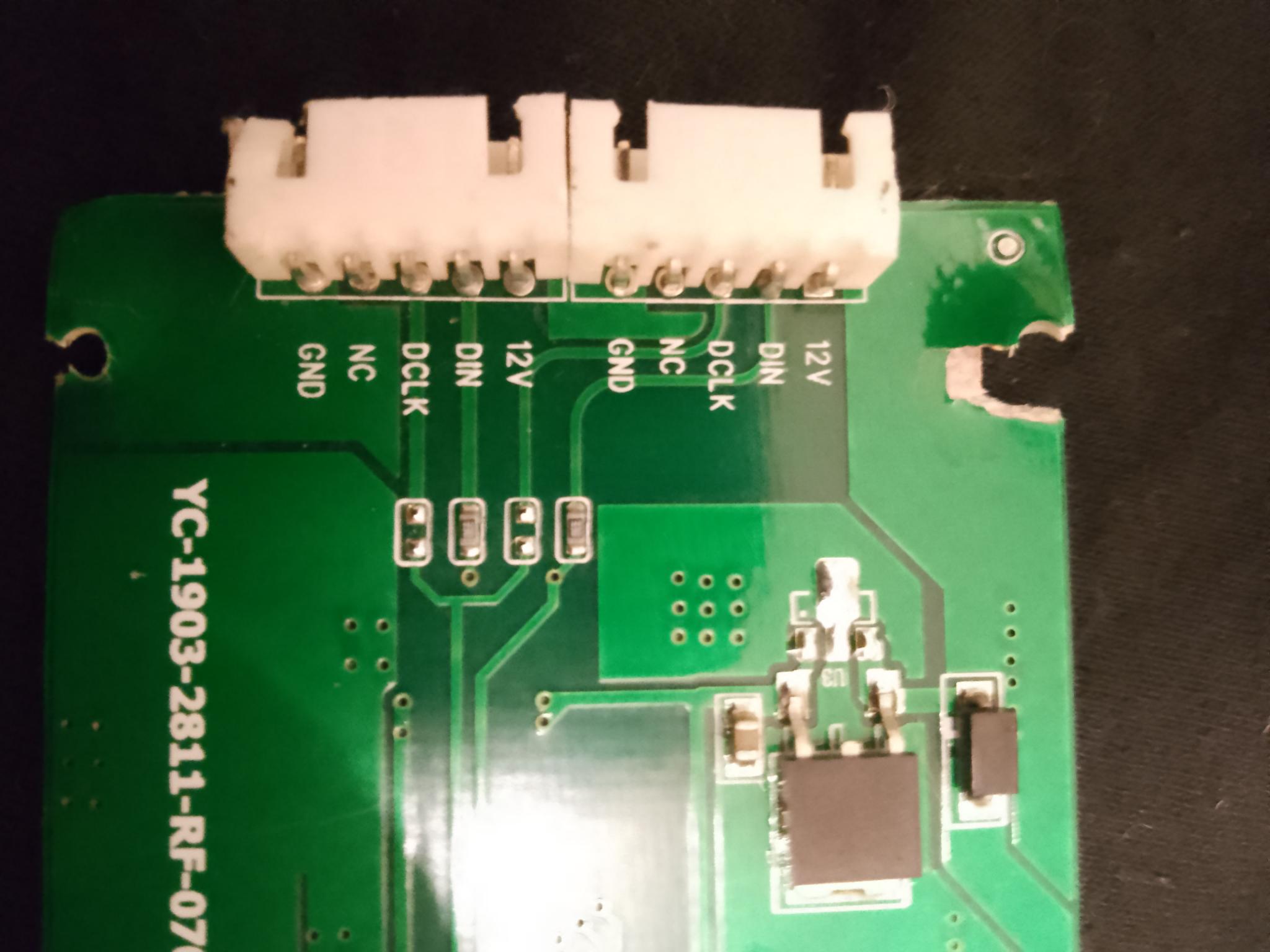

Estou tentando fazer ela funcionar mais não sei o que significa o pino Din DCLOK NC GND, é pra um controlador de led e tenho mais uma dúvida o conector KK vai dar certo na saída? Com jumpers indo para a protoboard?

Renato.88 · 14 de janeiro de 2023

É uma placa do tipo endereçável/inteligente.

Precisa de um circuito dedicado programado pra funcionar de maneira correta.

A programação serve para os leds acenderem no e piscarem no tom certo de cor de modo a fazer algum desenho ou sequência que faça algum sentido.

GND é o negativo da fonte/circuito.

DIN significa Data In, o mesmo que entrada de dados. É por onde entra a programação.

DCLK é Data Clock, é uma entrada de pulsos. Serve como referência de tempo para o circuito entender e aceitar o programa.

NC é simplesmente Não Conectado, são pinos livres que não servem pra nada.

TiaoDaBananeira · 15 de janeiro de 2023

@Renato.88 Obrigado pela resposta.

As saidas ali tem com eu ligar na protoboard e fazer um circuito com umas tres leds RGB?

O que eu devo estudar para fazer isso ?

Renato.88 · 17 de janeiro de 2023

Em 15/01/2023 às 10:06, TiaoDaBananeira disse:

O que eu devo estudar para fazer isso ?

Tem que conhecer o tipo de fita que você tem.

E entender sobre como programar micro controladores e fazer gravação do mesmo.

Existe muito material na Internet e programas prontos que você pode simplesmente copiar e colar no computador para fazer funcionar.

Thiago Miotto · 17 de janeiro de 2023

Em 14/01/2023 às 19:35, TiaoDaBananeira disse:

conector KK

Aparentemente é um conector KK mesmo.

Em 14/01/2023 às 19:35, TiaoDaBananeira disse:

Com jumpers indo para a protoboard?

Quanto a testes em protoboard, ao que me parece você tem um fita endereçável aí. Eu recomendaria uma arduino p/ fazer a programação e testes em cima da mesma.
Não é simplesmente injetar tensão e vai funcionar, você terá que enviar códigos p/ acender os leds.
