Placa MXQ_EP_V31_58 com CI queimado

[Vanderlei Manente Scotti]

Bom dia meus amigos.



Tenho um setupbox com ROM para jogos. Ele parou de funcionar após ligar na tomada e dar aquela "fumada". Ao abrir, visualmente constatei um componente queimado, mas não sei o que é.

Conseguem me ajudar a descobrir que componente é este para poder tentar ressuscitar o bichinho? Me parece um regulador de tensão, mas não tenho certeza se é, e qual a spec dele.

Ps.: Fui num cara que entende de eletrônica e não deu muita bola ... disse que não tinha o esquemático, não conhecia a arquitetura da placa, não sabia que componente era aquele ..... Então resolvi recorrer a comunidade. Talvez esse problema também possa ser de mais alguém.

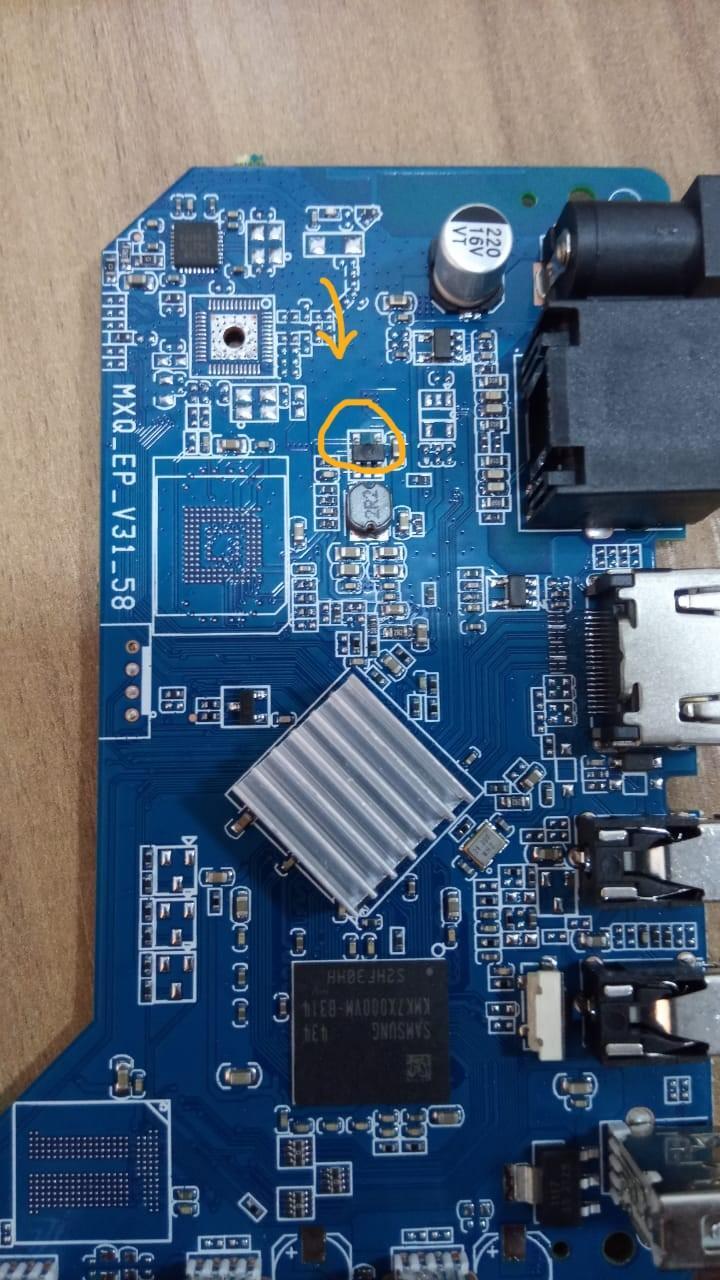

Vou mandar um fotinho para ver se ajuda.



[BCP]

@Vanderlei Manente Scotti Esse componente é um CI ou um MOSFet, (Não encontrei referencia), ele faz parte do circuito oscilador que (provavelmente) vai gerar a tensão de 3,3V do processador da placa.

O que consegui ler na placa que tenho aqui, ele é um  AD00T, mas não acredito que tenha queimado sozinho, deve ter mais componente ruim ai.

[.if]

Isso daí é um regulador chaveado step down provavelmente pra converter de 12 pra 3v. Com um pouco de tempo/paciência dá até pra achar qual é e deve ter no m.l. pra vender. Mas como estou sem ambos, remova-o e verifique se tem terminais em curto nos pads. Se sim, de fato eu também

2 horas atrás, BCP disse:

não acredito que tenha queimado sozinho, deve ter mais componente ruim ai.



Depois de localizar seu d.s., há uma alternativa muito lôca de colocar um linear no lugar dele.. algo com um LM317-3V3 mas envolve forças ocultas (pra você, mero mortal )

[Alexandre RS]

O CI costuma ser o APS2415 , a tensão de saída depende dos resistores ligados ao pino 5 ...

Alguns tablets e conversores digitais de tv costumam usar ...



[Vanderlei Manente Scotti]

Muito obrigado senhores, vocês foram super rápidos nas respostas, agora que parei para ver. Vou procurar o APS2415 e entregar nas mãos do técnico em eletrônica, para ver se resolve resolve :D. Posto aqui os resultados, sejam eles positivos ou nem tão positivos assim, hehehe

@.if gostei do forças ocultas kkkkk
