Programador de eeprom BIOS 775 Atmel 25L010 25L020 25L040


Adja

Posts recomendados

Segue uns pronta em relação ao tópico fechado e impossibilitado de discutir o assunto tentei várias vezes falar no tópico mas o tópico infelizmente  fechado !!!!



Como se pode prosseguir se o tópico tá fechado atrapalha muito isso



https://www.clubedohardware.com.br/forums/topic/1469295-programador-de-BIOS-que-programa-tudo-BIOS-avr-eeprom-pic/#



Razão do tópico : descomplicar e simplificar o assunto pra quem este procurando resolver um problema do computador.



Site do achado:



https://www.electronica-pt.com/forum/montagens-projectos/99153-programador-atmel-projeto-via-rs232-pc



[youtube]









avr-serial-programmer-circuit-pcb-board-diy.png.0afc91b3b1d86855c12603ad06ef3b14.pngrs232-avr-isp-programmer-schematic-diagram.png.87eab448fc3c3448ab0094ed1dc57140.png





Software de programação é o Ponyprog20000!!!!!!!







 Support 25010, 25020, 25040 SPI EEPROM

 Support 25080, 25160, 25320, 25640, 25128, 25256 Big SPI EEPROM

 Support 25642 and 95640 Big SPI EEPROM



Download:



gravadoreleitordeeprom.zip



gravadoreleitorde_eepromeprom_2.zip







Não sei porque a preocupação do Aphawk mas acho que meu intuito não foi ofender nem rebaixar ...perdi acesso clube e ao tópico

Pedindo desculpas ao Aphawk mas meu intuito não foi no prejorativo.



Segue uma versão de programador que achei no site eletrônica PT que assim como o clube do hardware é muito conceituado em eletrônica....seguinte....não sei por qual razão o Aphawk tá preocupado em por o projeto pra baixo mesmo sendo este Antigo datado de 1995 pra ser exato. ...semana passada precisei gravar externamente uma BIOS de um PC 775 e exatamente este programador aqui o "gravador" me quebrou um galho imenso pois meu ch341A falhou na programação e justamente este outro versão serial ES232 que consegui gravar com sucesso a eeprom ..descobri que o software de programação do ch341A chinês não funciona nos conformes exemplo: dificuldade de compatibilidade dos drivers pra USB e o software que acho eu : propisitalmente o software do ch341A forjado pra não funcionar correto e o técnico ficar na mão prejudicado ...então vai aí pra quem precisa uma versão minimalista do programador de BIOS ATMEL achado no site 320volt.com.



Fico triste em saber que tem pessoas que botam outras pra baixo assim como este simples projeto que funciona e melhor até que o ch341A.









  • Triste 1
Link para o comentário
Compartilhar em outros sites

Conhecimento nunca é demais..demasiado por que quando se precisa já tem o conhecimento adquirido e nos não precisaremos gastar nosso dinheiro e recorrer a outra pessoa além de se gastar tempo e dinheiro ...nesse caso específico ..essas eeprons são raras de achar as de computador 775 mas podendo se achar elas em sucatas além de ser também uma forma de comércio eeprons são muito procuradas ...uma eeprom gravada pode variar seu preço de R$80.00  a R$ 250.00 reais de pendo em qual tipo de circuito esteja impregada...existem eeprons em fontes também que faz ajuste eletrônico de fonte de ar condicionado da linha de equipamentos da LG onde essa eeprom seus dados se corrompem tendo que substituídas .então esse programador de eeprom e útil para isso na área de manutenção eletrônica diversa ...



Essas eeprons não são só usadas em computadores como também em diversos tipos de equipamentos eletronicos como a placa evaporadora do ar condicionado LG ...mas estes hardware de programação que postei não programa a linha 24C01 grava apenas as da linha (25L).

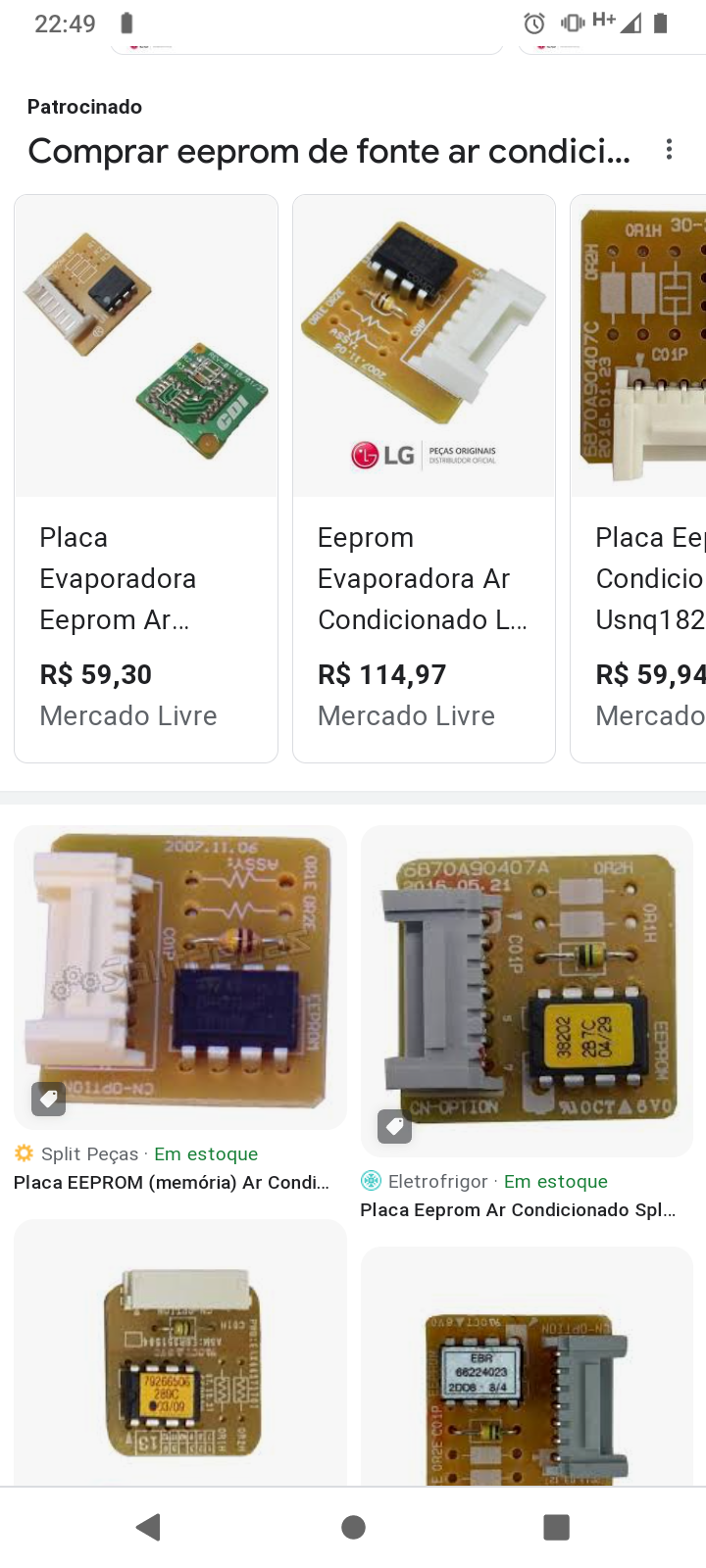

Olha só o preço dessas eeprons aqui a baixo .

Um absurdo de caro!!!!



É por isso que tem gente que impede a divulgação do hardware do programador!!!

E também impede o esclarecimento sobre eeprons...como é um mercado rentável impede a divulgação desse tipo de informação.





Screenshot_20230411-224949.thumb.png.bdad59d583d921c3734c3247454fe5d9.pngScreenshot_20230411-224940.thumb.png.a4b59e16bfdb22f9c7fb3776aa1a1761.png



O hardware das 24C é específico e próprio para elas .







  • Triste 1
Link para o comentário
Compartilhar em outros sites

Citação

É por isso que tem gente que impede a divulgação do hardware do programador!!!

E também impede o esclarecimento sobre eeprons...como é um mercado rentável impede a divulgação desse tipo de informação.



Este tipo de informação esta disponível a muitos anos,não é necessário reinventar a roda.

  • Triste 1
Link para o comentário
Compartilhar em outros sites

Em 11/04/2023 às 20:13, Adja disse:

Não sei porque a preocupação do Aphawk mas acho que meu intuito não foi ofender nem rebaixar ...perdi acesso clube e ao tópico

Pedindo desculpas ao Aphawk mas meu intuito não foi no prejorativo.



Segue uma versão de programador que achei no site eletrônica PT que assim como o clube do hardware é muito conceituado em eletrônica....seguinte....não sei por qual razão o Aphawk tá preocupado em por o projeto pra baixo mesmo sendo este Antigo datado de 1995 pra ser exato. ...semana passada precisei gravar externamente uma BIOS de um PC 775 e exatamente este programador aqui o "gravador" me quebrou um galho imenso pois meu ch341A falhou na programação e justamente este outro versão serial ES232 que consegui gravar com sucesso a eeprom ..descobri que o software de programação do ch341A chinês não funciona nos conformes exemplo: dificuldade de compatibilidade dos drivers pra USB e o software que acho eu : propisitalmente o software do ch341A forjado pra não funcionar correto e o técnico ficar na mão prejudicado ...então vai aí pra quem precisa uma versão minimalista do programador de BIOS ATMEL achado no site 320volt.com.



Fico triste em saber que tem pessoas que botam outras pra baixo assim como este simples projeto que funciona e melhor até que o ch341A.





Nossa parece que sou um mau-caráter ...... não precisa me pedir desculpas. Citar meu apelido 3 vezes e querer dizer que eu que ponho para baixo à toa é algo errado.



Continuo falando que esse projeto só atende uma parte pequena das BIOS existentes hoje em dia.



Não sei qual o motivo de o programador que você comprou com ch341 não ter funcionado.



Este aqui deve funcionar direitinho, o vendedor é MercadoLider do ML, e especialista em produtos de robótica, já comprei algumas coisas dele e sempre funcionaram :



https://produto.mercadolivre.com.br/MLB-867910596-gravador-de-eeprom-usb-flash-BIOS-series-24-e-25-c-software-_JM#position=15&search_layout=stack&type=item&tracking_id=8f8d4022-bb9b-49f3-a65c-f57b49f91a0a



Já vem com USB, soquete, tudo o que você precisa, por apenas R$ 65,99 , com frete grátis no meu caso. E sim, grava as suas 24C sem problema.



Esqueça isso de portas seriais ou portas paralelas. Isso é passado , obsoleto e caro para caramba de se achar.



Não sei o porque você continua querendo divulgar essas plaquinhas, fornecendo o layout do pcb, ninguém hoje iria montar isso artesanalmente, pois R$ 66,00 já resolvem e chega rapidinho.



Paulo.



  • Curtir 1
Link para o comentário
Compartilhar em outros sites

11 horas atrás, aphawk disse:

Não sei o porque você continua querendo divulgar essas plaquinhas, fornecendo o layout do pcb, ninguém hoje iria montar isso artesanalmente

Bom, acho que só eu mesmo iria montar um treco desses caso eu precise um dia. Me sai mais barato do que os R$66,00 já que tem tudo aqui de sucata. :lol:

Já fiz um parecido, mas são para os PICs da Microchip (linhas 12F, 16F e alguns 18F):

https://imgur.com/gallery/2kb7J1h

11 horas atrás, aphawk disse:

Esqueça isso de portas seriais ou portas paralelas. Isso é passado , obsoleto e caro para caramba de se achar.

Pois isso eu também tenho, e conheço quem pode vender barato.



Porém eu já vi que sou um caso a parte, construo coisas úteis e inúteis (as vezes) só de passa tempo mesmo, ganho dinheiro em outra área.

Link para o comentário
Compartilhar em outros sites

  • Membro VIP

Paulão quase comprei um daquele há poucos dias atrás... serio. Pena que não tinha adaptador zif pra smd. Teria que soldar naquela plaquinha só pra gravar.  A ideia era só pra gravar uma eeprom dum receptor que zoou: o cara desligou enquanto estava atualizando. eeprom smd removi, soldei fios, soldei num soquete dip8 e conseguir gravar com um aquivo da net, dessoldei a aranha, ressoldei na pci. Sucesso total. Tirei fotos da obra.. um dia te mostro via mp kk.

Seria este o preço real?

https://produto.mercadolivre.com.br/MLB-1035810837-gravador-de-eprom-usb-flash-BIOS-series-24-e-25-c-software-_JM#reco_item_pos=1&reco_backend=machinalis-seller-items-pdp&reco_backend_type=low_level&reco_client=vip-seller_items-above&reco_id=0a1ce2f4-1f37-40bf-92ef-ce0123b33799

sem o tal "frete grátis"?. Mas os treco dele tão barato mesmo. Vou fazer um pacotinho pra ver

19 horas atrás, aphawk disse:

Esqueça isso de portas seriais ou portas paralelas. Isso é passado , obsoleto

Eu já esqueci até usb.. de fato pulei esta etapa. Agora pra mim tudo é wireless ... É nóiz na [fita, dvd, pendrive]  nuvem! 😁

Link para o comentário
Compartilhar em outros sites

  • 2 meses depois...

@aphawk



É que é mais barato fazer ...eu fiz o meu hardware com R$14.50.. comprei uns diodos zenber de 4.7 volts e os diodos rápido 1n4148 eu achei em sucatinhas mesmo .



Comprei a capinha completa do DB 9 por 6 pilas na Santa Efigênia já com a conexão a entradinha DB9 ... moro perto de lá da Santa Efigênia fui até a pé .





Comprei o capacirtorzinho cerâmico o eletrolítico de 10uf o estanho e um socket dip 8 . Diz o preço??? 0.80 centavos kkkkk o programinha o ponyprog eu consegui de graça no Google de 65.00 que eu iria gastar economizei R$50.50 cents kkkk eu tinha uma placa 478 Intel guardada e um HD ide duas memória de 256MB 333 (512MB)  e ela por padrão e conhecidencia tem essas portas DB9  na teazeira da placa O que atendeu minha expectativa .



Também grava essas eeprom de portão eletrônico aqueles comum afrequebcia fica memorizada nessas eepronzinas.





Pra tv tubo CRT quase não se usa ninguém que tv de tubo hoje em dia e elas usam essas eeprom 24c08  que esse gravadorzinho grava .







hoje vendo até essas eeprom gravada 20.00 mangos cada as 24c de placa de fonte de Ar condicionado LG essas citadas a cima ..acho um preço justo .   As eeprom virgem eu compro na Santa Efigênia de 5.00 mangos cada ...o gravador que fiz se auto pagou na primeira gravada que fiz e ainda saiu no lucro kkkkk além de realmente funcionar ....ressalto dizer que eu também não tive sucesso usando o ch341A os drivers não funcionam e não programa o que comprei queimou minha eeprom o socket Ziff velho em curto tive um trabalhão pra achar outra eeprom gravada e extrair os dados sinceramente foi dor de cabeça esse ch341A .





tá aí o ponyprog2000 pra quem precisar



PONYPROG2000 +DADOS DE EPROM TV LG E ALGUNS OUTROS MODELOS.rar

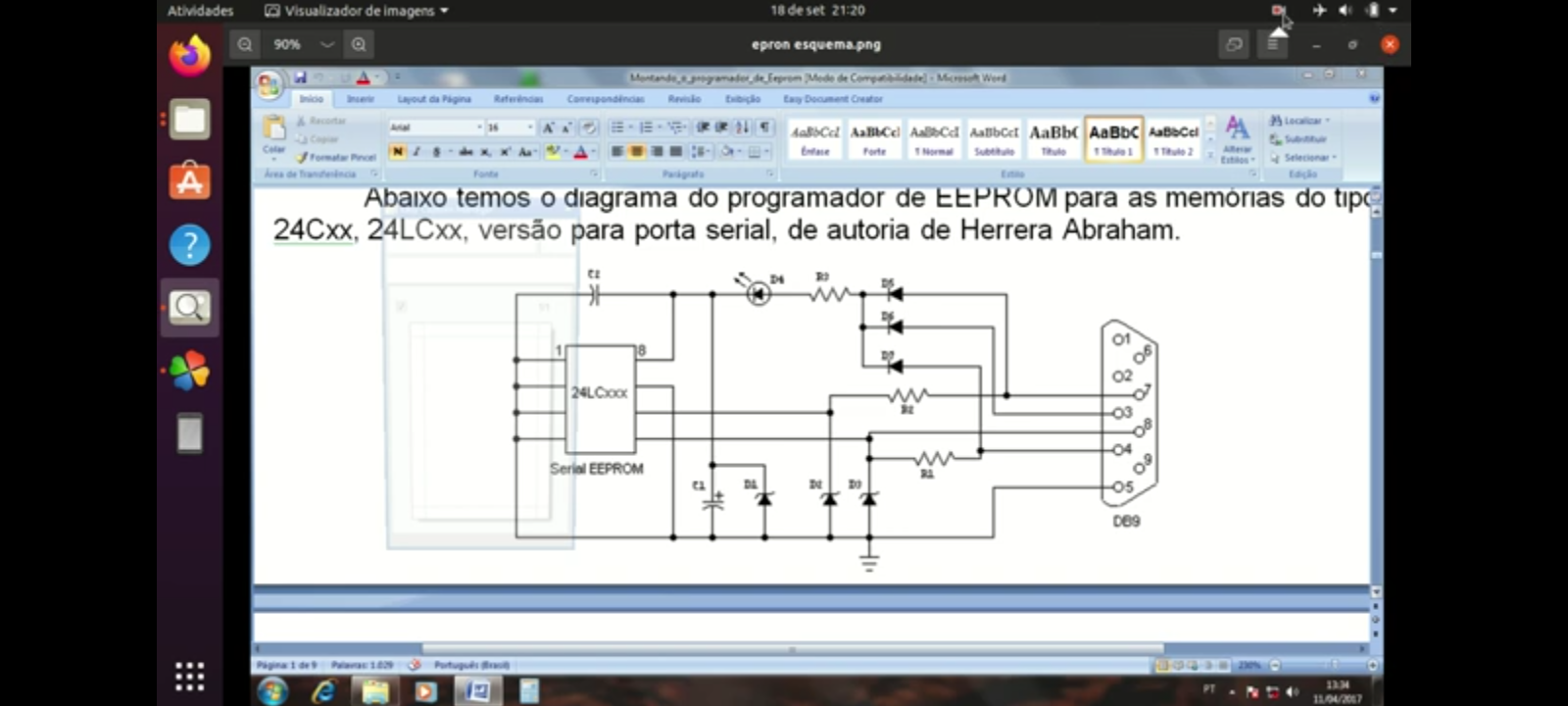

Esse é o esquema do gravador achei no YouTube!!!



Achei no YouTube esse cara foi amigo em postar!!!



O projeto tá nesse blog aí grava essas de ar condicionado !!! E tv.



https://programadordeeeprom.blogspot.com/2021/09/programador-de-eeprom-modelo-serial.html?m=1

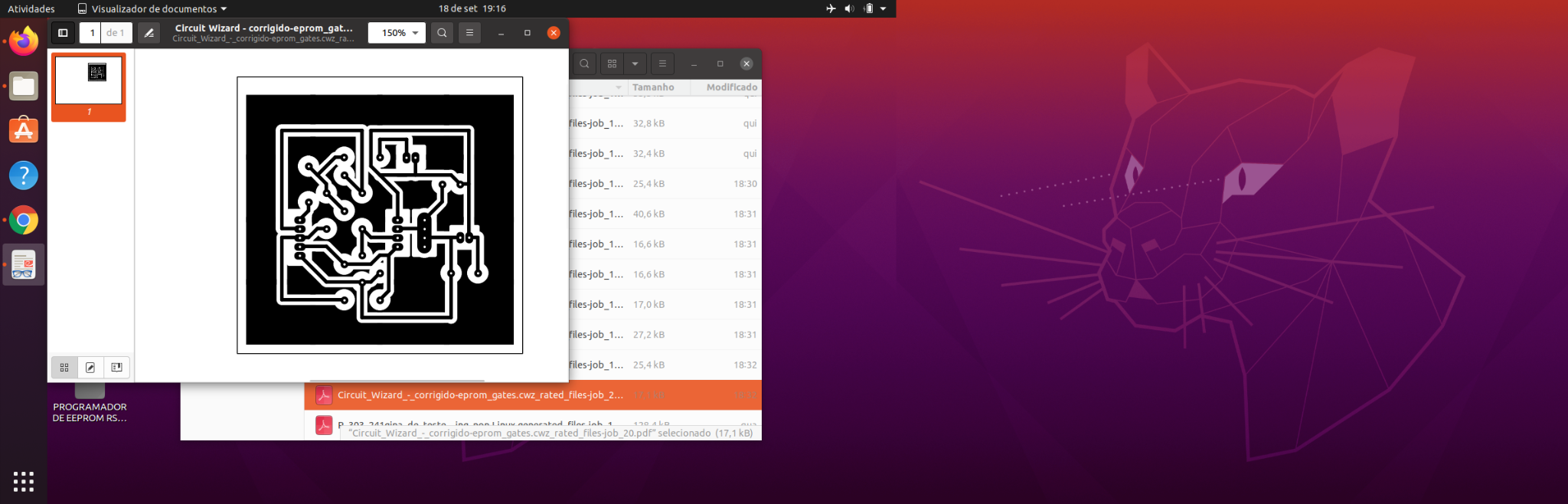

O esquema da plaquinha e este!!!



Pra instalar no Ubuntu o ponyprog2000  é o seguinte :

Sudo

apt install ponyprog .



Eu tinha um DONG wifi e o Ubuntu rodou na minha placa 478 Intel engasgando mas rodou



Capturadetelade2021-09-1819-16-32.thumb.png.3c458671a56e73a8658963061b0f4ece.pngCapturadetelade2021-09-1819-14-20.thumb.png.1c5ef5649ac9f5ffc72c594a7c95b365.png12(1).png.7dfe59f58bfbff620083b42e34b80ec4.png












No meu Ubuntu rodou direitinho deu até pra fazer o (Dump) o backup.





Imagem dele no Ubuntu.
