Sensor de Porta Aberta MPA-10 (TEM)

[Ademilton]

Sensor de Porta Aberta MPA-10 (TEM Ind. Eletrônica)  ( em construção )



Este sensor utilizado em Condomínios para sinalizar portas e portões abertos, tem pouca divulgação na internet, na grande maioria são postagens de comercialização, por isto resolvi fazer esta divulgação técnica.

O dispositivo tem por função, sinalizar através de sensor magnético se o usuário abriu a porta e após um tempo programado ele soa uma sirene avisando que a porta não foi fechada devidamente como deveria.

Sua alimentação é na rede AC de 127/220V, ele possui uma fonte chaveada interna de 12V, entrada para sensor remoto por fios, e um relé auxiliar para informar o status a outro equipamento ou para sinalização luminosa.

Possui ajuste de Volume (P2) do som da sirene e de Tempo (P1) com 6 tons diferentes de aviso via jumpers J3.

Há também jumpers (J2) de configuração programável via CH1, 2 LEDs de status Ligado e Porta.



• Manual do usuário em anexo pode ajudar você no entendimento, configuração e utilização deste aparelho:

                        Manual >        mpa10.pdf



• Placa de controle:

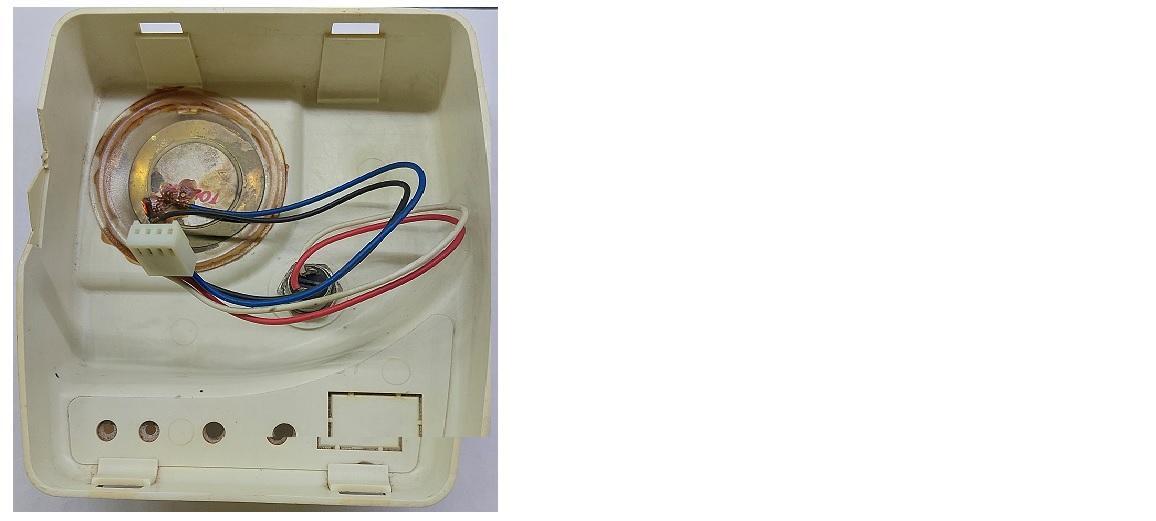

• Case Frontal Interno:



• Fonte do circuito:

O circuito mostra um fusível de 5A mas na placa indica 1,5A

Por questões de normas da empresa, não foi possível mostrar o restante do circuito da PCI, mas acreditamos ser o suficiente para reparos.

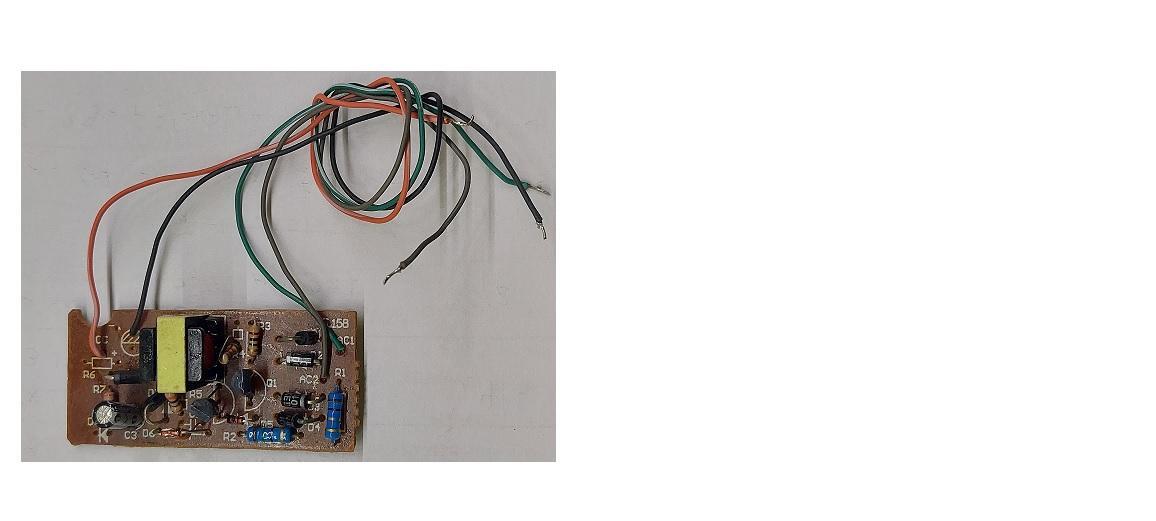

• Fonte de teste:

O circuito abaixo foi utilizado para constatar danos à fonte da PCI 0315/2 R1, e a resposta foi perfeita, o restante do circuito funcionou perfeitamente.

Entrada 127/220V

Saída 12V 2A





• Tampa do Case:



[.if]

Da hora. Um adicional minimamente interessante seria a incorporação de p.ex. um esp32 pra controle e monitoramento wireless. Algo como um sensor de porta aberta wifi... Eu sentiria mais vontade possuir alguns... De fato eis mais um projeto que coloco em banho maria: sensores wireless em todas as janelas e portas, sensores de movimento nos cômodos do estabelecimento e um minimalista  quadro indicador com matriz de leds. Mais 'Controle absoluto' pra IA

[Ademilton]

@.if O Fabricante TEM Ind. Eletrônica possui uma versão desta sem fios, você instala o MPA em algum lugar e os sensores magnéticos sem fios 433 enviam à ele os sinais de atuação.

Estou pensando em adquirir um para colocar no nosso Condomínio, ele fica camuflado em algum ambiente e os sensores instalados nas portas e ou janelas.

Se não me engano é o modelo MPA 433.
