PIC Estou tentando gravar um pic16f 819 I/p na gravadora pickit3.5

[dgda97]

Estou tentando gravar um pic16f 819 I/p na gravadora pickit3.5:

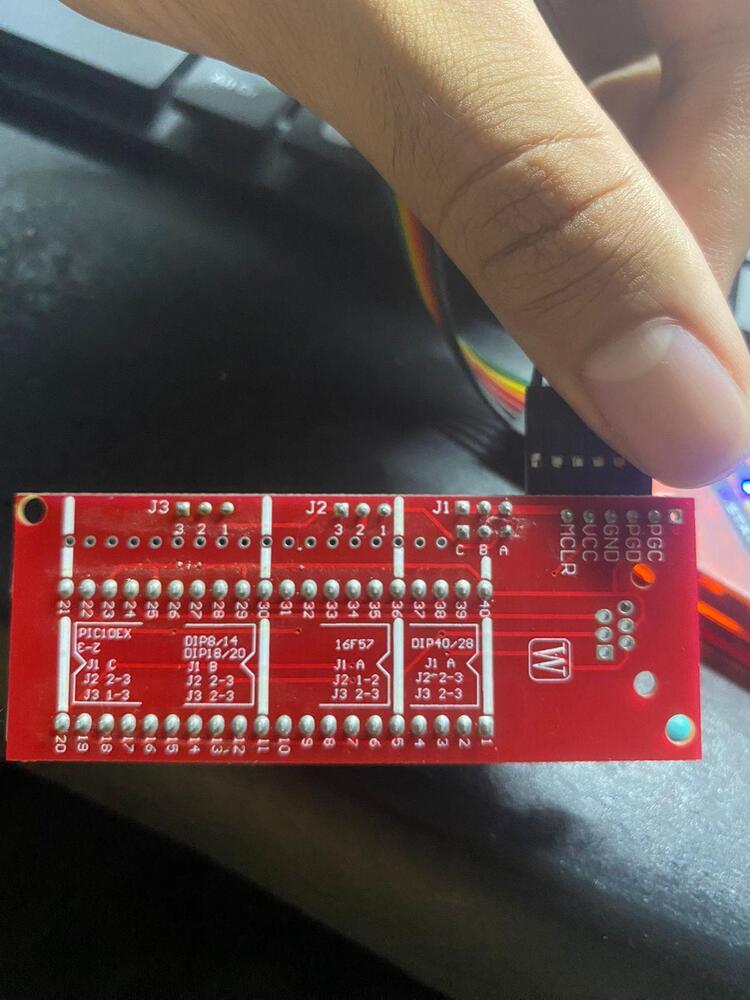

não sei por onde começar, já testei alguns programas com mplab ide e o pickit3 mas não dacerto. talvez a configuração hardware esteja errada, configurei os jampers do adaptador e nada, os pinos talvez estejam conetados errados. code

[Pedro Medeiros da Silva]

@dgda97

Certifique-se de ter o MPLAB IDE e o MPLAB X IDE instalados em seu computador. Esses são os programas necessários para programar o PIC.

Conexão do Pickit 3.5: Conecte o Pickit 3.5 ao seu computador via USB e certifique-se de que o driver esteja instalado corretamente.

Conexão ao PIC: Conecte o Pickit 3.5 ao PIC16F819. Certifique-se de que os pinos estão conectados corretamente. Você pode verificar o datasheet do PIC para ver a pinagem correta.

Configuração no MPLAB IDE: Abra o MPLAB IDE e crie um novo projeto para o PIC16F819. Selecione o dispositivo correto e configure as opções de programação e depuração para o Pickit 3.5.

Compilação e Programação: Compile o seu código e, em seguida, programe o PIC usando o Pickit 3.5. Você pode fazer isso diretamente do MPLAB IDE.

[.if]

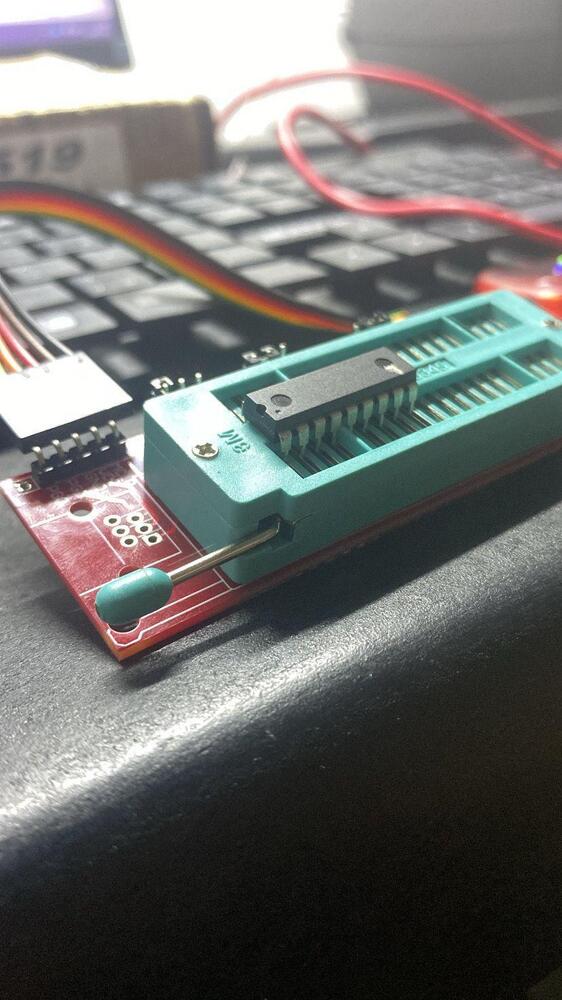

Olá amigo. A posição do ci...

...está errada.



Ele é DIP18 portanto o pino 1 dele...

... deve ficar no pino 29 do zif. Tentaí e me conta...

Ah e também tem a questão dos jumpers... vai ter que dar uma lida no manual ...

[dgda97]

Em 26/03/2024 às 19:35, .if disse:

Olá amigo. A posição do ci...

...está errada.



Ele é DIP18 portanto o pino 1 dele...

... deve ficar no pino 29 do zif. Tentaí e me conta...

Ah e também tem a questão dos jumpers... vai ter que dar uma lida no manual ...
