Localizar BIOS da Biostar H610mh

[queiroz.ff]

Estou com essa placa-mãe do meu amigo para se aventurar pois o mesmo atualizou a BIOS e brickou

eu gostaria da ajuda dos senhores para visualizar o local da BIOS para eu fazer a regravação via regravador eprom

não encontrei nada na internet  por isso vim aqui

Obrigado desde já

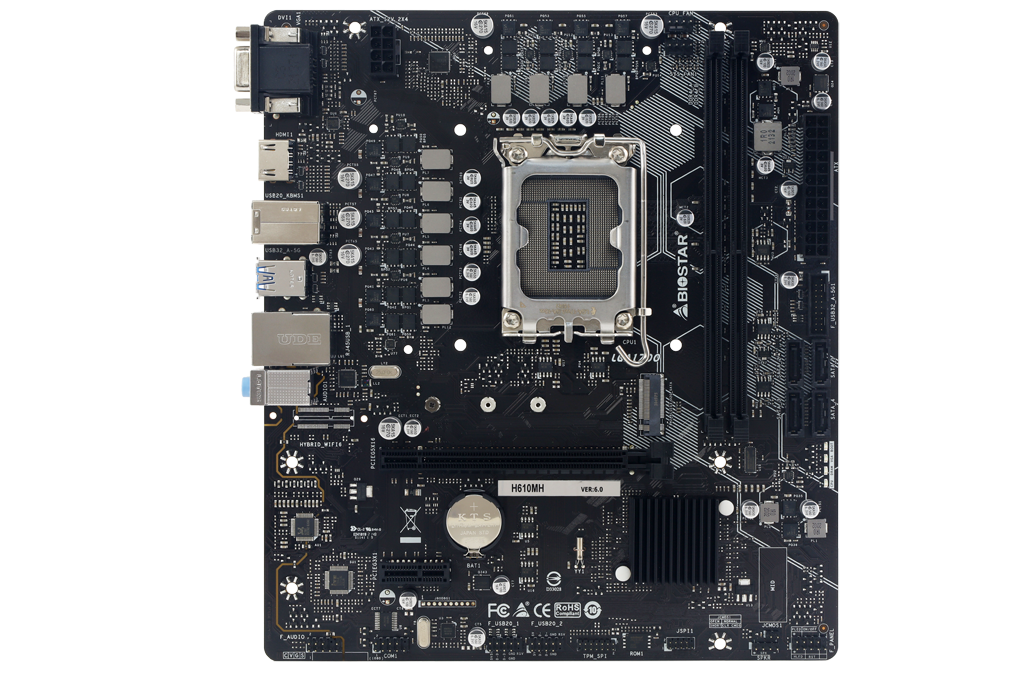

(segue imagem para facilitar)

podem marcar na imagem também se necessario para ser fácil visualização minha"





https://www.biostar.com.tw/app/en/mb/introduction.php?S_ID=1050

[GuilhermeGB]

Os arquivos de BIOS ficam literalmente na seção Download desse link que você mandou, isso é, se esse aí for o site do modelo exato da placa-mãe que vcs tem.

[queiroz.ff]

@GuilhermeGB o arquivo eu encontrei, eu gostaria de saber na placa onde é a BIOS, pois eu encontrei umas 7 chip possível de onde seria a BIOS, ai preciso localizar para encaixar a eprom

[Lord_Dracon]

1 hora atrás, queiroz.ff disse:

@GuilhermeGB o arquivo eu encontrei, eu gostaria de saber na placa onde é a BIOS, pois eu encontrei umas 7 chip possível de onde seria a BIOS, ai preciso localizar para encaixar a eprom



Já tentou isso antes?

https://www.biostar.com.tw/app/en/support/faq_content.php?S_ID=392



Pelo que eu entendi, é só fazer o mesmo procedimento do "Floppy Disk" só que com um pendrive USB, a não ser que você tenha um drive de disquete.

[queiroz.ff]

@Lord_Dracon não conseguir

eu preciso localizar qual dos 7 chips eprom é o da BIOS na imagem, por isso abri o post, pra eu fazer a regravação

[Marcos FRM]

É provavelmente o chip na parte inferior ("ROM1"). Aqueles pinos ao lado ("JSPI1") devem servir para programá-lo sem precisar dessoldar. Só que tem que descobrir qual pino faz o quê. Na Ali tem uns cabos prontos para placas MSI, cujo conector equivalente é menor parece. Dê uma pesquisada.
