Potenciômetros não estão atuando no volume do som

[Marcelo Stefanini]

Bom dia pessoal do CdH.

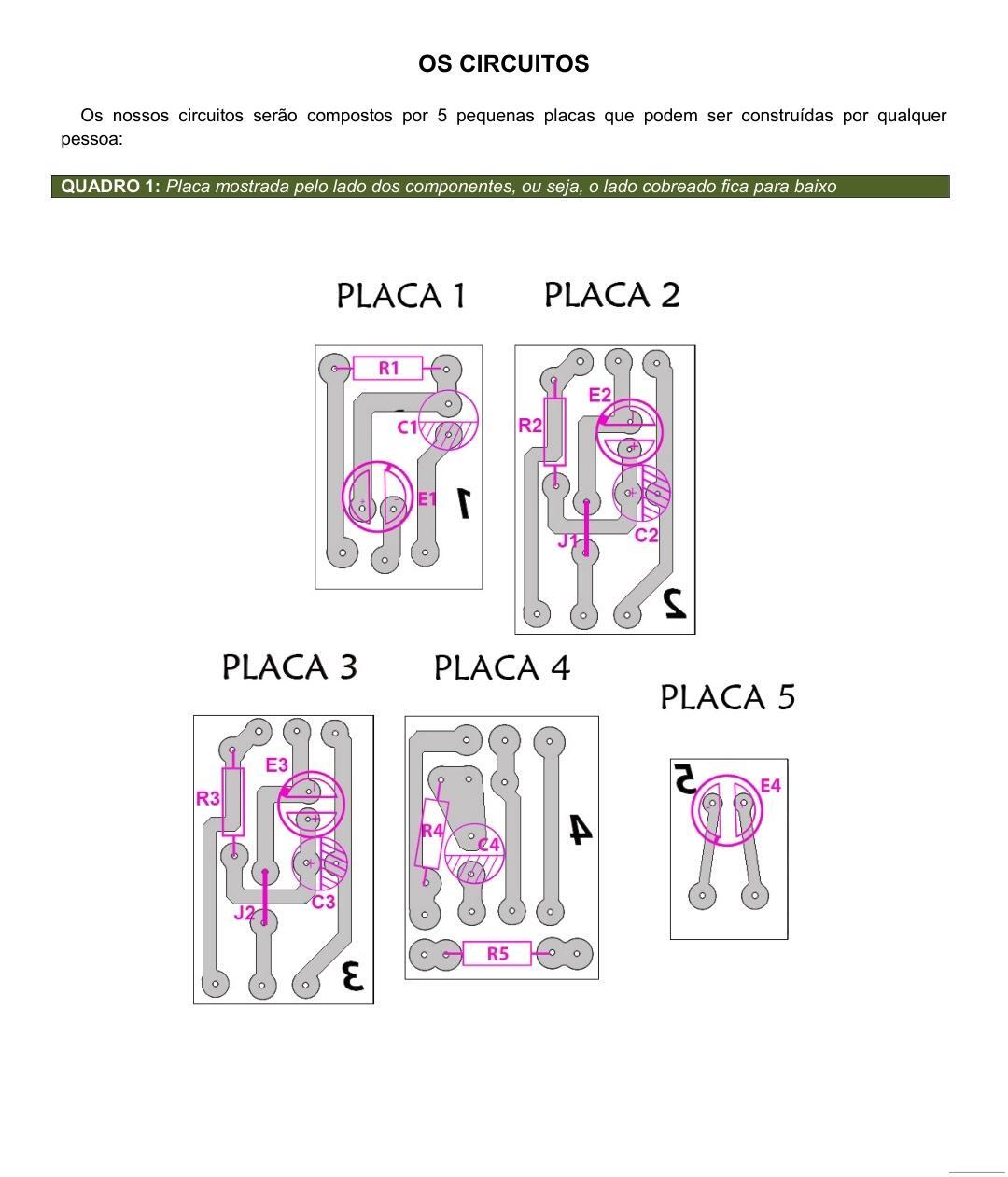

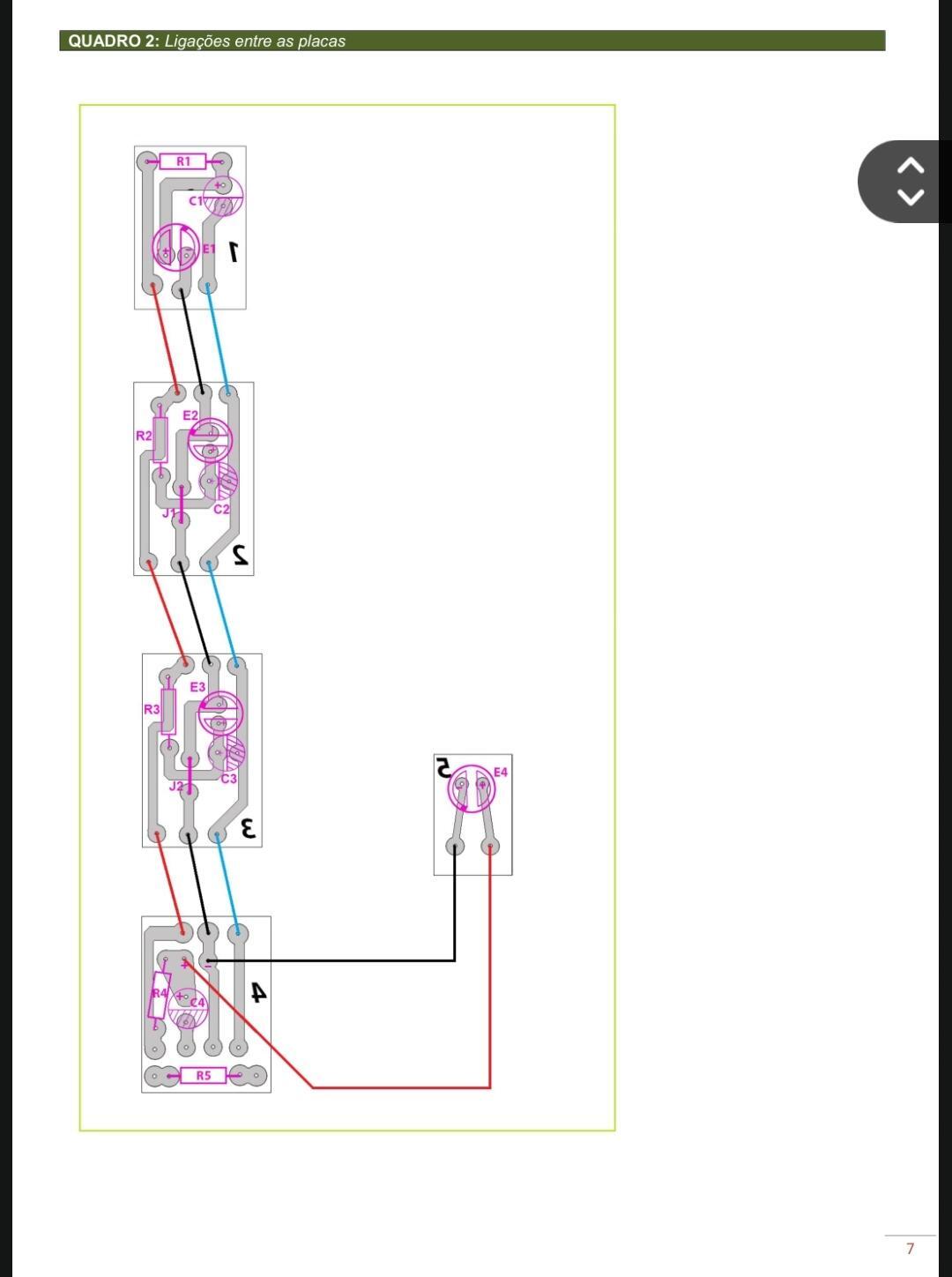

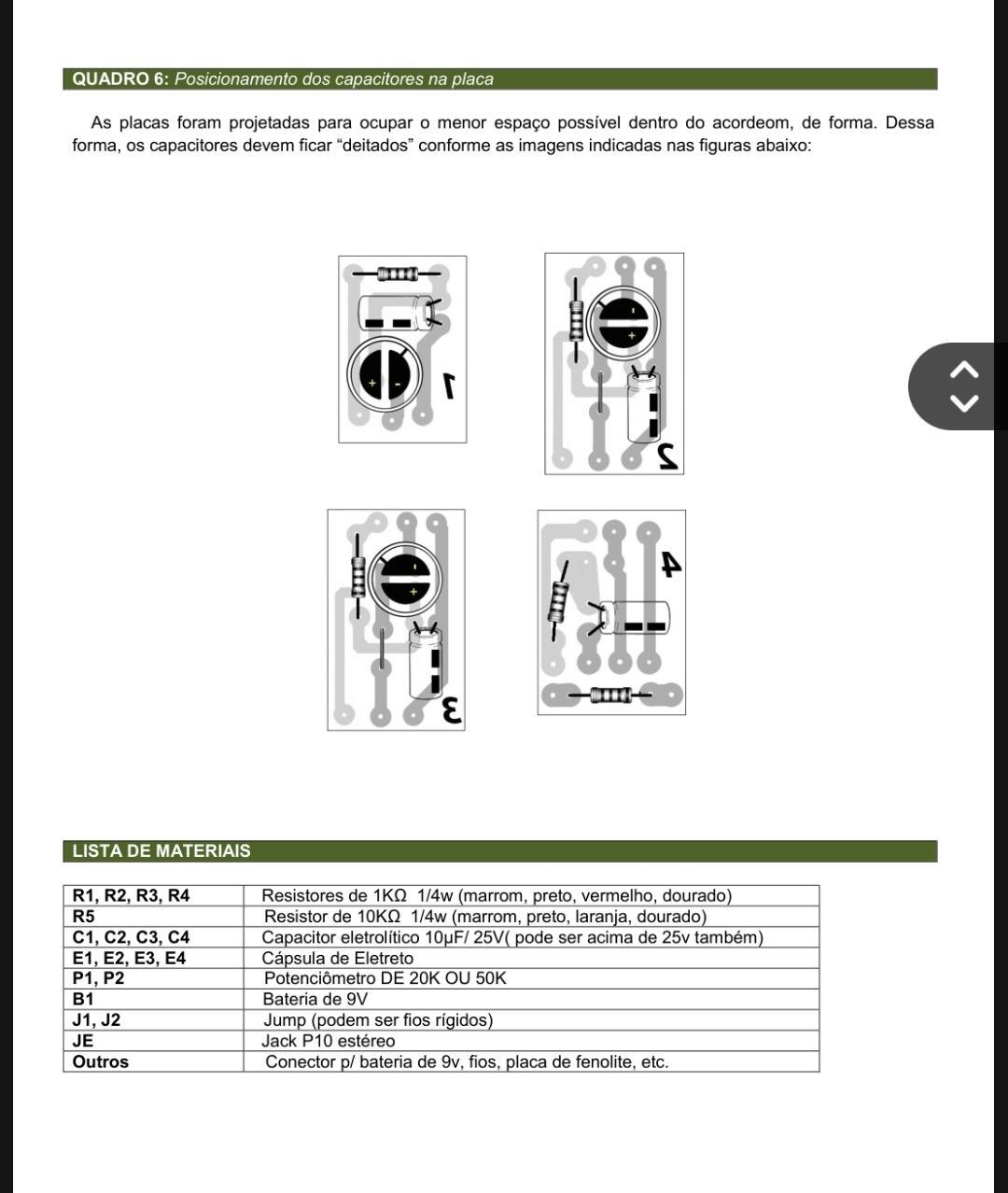

Eu comprei um esquema eletrônico para montagem de uma captação para acordeon (sanfona), porém os potenciômetros não regulam o volume.

Ele é bem simples e eu já conferi tudo e está exatamente como no projeto..

Basicamente o sistema tem três eletretos que ficam na parte da frente e um na parte  de trás do acordeon.

Um potenciômetro ajusta o volume do eletreto de trás e o outro funciona como o geral.

O Jack stéreo está fazendo também a função on/off.

Ocorre  que o som está com o volume constante e mesmo acionando qualquer um dos potenciômetros nada acontece.

Eu preciso da ajuda de alguém que possa verificar se tem erro de projeto.

Muito obrigado.

[.if]

Publique o esquema elétrico... No entanto permita-me...



Não sou do ramo.. Parece que você está ligando as saídas do eletreto em paralelo direto. Não sei como reagem - um pode zoar o outro - mas sugiro colocar um resistor em cada saída pra meio que casar e somar melhor as impedâncias. Algo como fazer um mixer...

https://www.newtoncbraga.com.br/projetos/16915-mixer-de-4-canais-para-microfones-e-fonocaptores-de-cristal-art1885.html

[rmlazzari58]

Também nunca mexi com esses mics mas de cara acho estranho a saída de P2 não ser o pino do meio... Do jeito que está dá a impressão de que P1 faz um tipo de balanço entre a soma dos mics 1, 2 e 3 e do mic 4.



E se não fiz errado, eis o

30 minutos atrás, .if disse:

esquema elétrico



[Renato.88]

4 horas atrás, .if disse:

Não sou do ramo.. Parece que você está ligando as saídas do eletreto em paralelo direto.

Tem capacitor fazendo o acoplamento, como você mesmo diz, é praticamente a lesma lerda.

3 horas atrás, rmlazzari58 disse:

Também nunca mexi com esses mics mas de cara acho estranho a saída de P2 não ser o pino do meio...

Também acho, mas é algo comum no ramo da luthieraria. É útil quando temos vários captadores e vários potenciômetros de volume.

Como os captadores são componentes passivos, não tem problema em dar curto nas suas saídas quando o pino do meio vai ao terra.

Por outro lado, os pinos das pontas dos potenciômetros podem ser todos unidos e ir direto ao PA ou a mesa, pois terão sempre a mesma resistência (impedância).

4 horas atrás, rmlazzari58 disse:

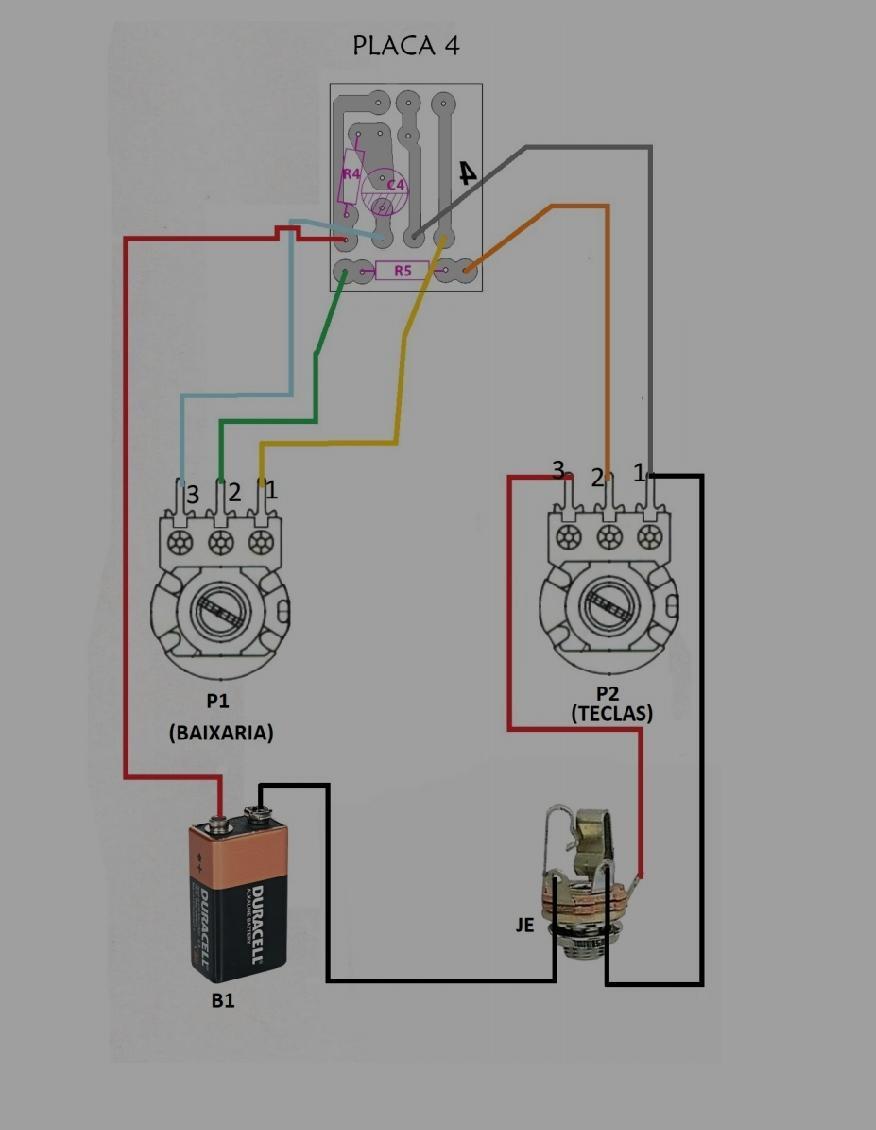

E se não fiz errado, eis o esquema elétrico.

Sim, está correto de acordo com as plaquinhas.

Não vejo problema nenhum com ele, é pra funcionar.

O problema parece estar ali com o negativo da bateria, do Jack e do potenciômetro. Pois é nessa parte que temos o controle do volume.

4 horas atrás, rmlazzari58 disse:

Do jeito que está dá a impressão de que P1 faz um tipo de balanço entre a soma dos mics 1, 2 e 3 e do mic 4.

Sim, é isso mesmo.

[.if]

1 hora atrás, Renato.88 disse:

Tem capacitor fazendo o acoplamento,

Com o esquema que o amigo gentilmente levantou, até eu que sou trôxa teria noção

E continuo achando que algo como um mixer de audio (clique) tende a ser mais interessante pra esta curiosa aplicação do garoto...

https://www.newtoncbraga.com.br/projetos/9080-mixer-ativo-de-tres-entradas-art1592.html

Um controle individual do volume é bem interessante. Sem esquecer, claro que não sou do ramo mas creia-me... já peguei numa sanfona

[Renato.88]

35 minutos atrás, .if disse:

continuo achando que algo como um mixer de audio (clique) tende a ser mais interessante pra esta curiosa aplicação do garoto..

Ué, cadê seu modo minimalista?



No caso aí tem a falta de espaço, por isso as plaquinhas tão pequenas.

E quanto a volume, é desnecessário as mesas e amplificadores já tem a sensibilidade suficiente ou até de sobra (bastando regular).





[.if]

14 horas atrás, Renato.88 disse:

modo minimalista?

14 horas atrás, Renato.88 disse:

a falta de espaço

Boa irmão. Sua lembrança me fez substituir mentalmente o mic de eletreto - que precisa de fonte - por um mic magnético - só sua pequena caṕsula - que não precisa de fonte. De fato fui ainda mais longe. Imaginei um foninho mesmo. Destes que você (que me lê) durante sua existência descartou algumas dezenas só porque partiu o fiozinho. Na teoria ele atua como microfone também.



O que (pra variar) me fez lembrar de um experimento de minha literal infância: coloquei 2 microfones conectados em paralelo por um fio muito longo passando pelos conduítes. Ao falar em um, ouvia-se no outro encostado no ouvido. Algo como uma evolução daqueles com latinha e barbante..... passado sempre presente... .

[Marcelo Stefanini]

@rmlazzari58 Bom dia.

Primeiramente agradeço muito pela sua atenção na minha postagem.

Eu não tenho nenhuma experiência com eletrônica, apenas comprei os componentes e segui as instruções do projeto.

Eu achei muito interessante seu projeto e gostaria de saber se você pode desenhar a plaquinha pra mim.

Eu consigo fazer ela aqui, preciso somente do desenho mesmo.

Seria possível você fazer pra mim?



Em 16/12/2024 às 10:13, rmlazzari58 disse:

Também nunca mexi com esses mics mas de cara acho estranho a saída de P2 não ser o pino do meio... Do jeito que está dá a impressão de que P1 faz um tipo de balanço entre a soma dos mics 1, 2 e 3 e do mic 4.



E se não fiz errado, eis o



@rmlazzari58 @Renato.88

[Renato.88]

5 horas atrás, Marcelo Stefanini disse:

Eu achei muito interessante seu projeto e gostaria de saber se você pode desenhar a plaquinha pra mim.

O projeto que o @rmlazzari58 postou, é o mesmo do seu kit.

Apenas está desenhado de outra forma, ele "levantou" o esquema pra gente entender melhor como funciona e se tem algum erro.

[Marcelo Stefanini]

Bom dia @Renato.88 .

Agradeço muito pela atenção e ajuda que você está me dando.

Na questão da ligação dos potenciômetros vcs debateram uma possibilidade de haver um erro.

Se você puder me orientar como fazer a ligação de outra maneira eu vou testar.

Também pensei em fazer a ligação dos potenciômetros sem passar pelo Jack e adicionar uma chave on/off independente. Porém, para fazer essa ligação entre os potenciômetros eu também precisaria da ajuda de vcs.

você já viu que não entendo nada mesmo de eletrônica, não é mesmo? Rsrs

Mas eu acredito que vamos conseguir fazer esse equipamento funcionar direitinho.

Muito obrigado

[Renato.88]

Em 20/12/2024 às 06:35, Marcelo Stefanini disse:

Na questão da ligação dos potenciômetros vcs debateram uma possibilidade de haver um erro.

Se você puder me orientar como fazer a ligação de outra maneira eu vou testar.

Também pensei em fazer a ligação dos potenciômetros sem passar pelo Jack e adicionar uma chave on/off independente. Porém, para fazer essa ligação entre os potenciômetros eu também precisaria da ajuda de vcs.

você já viu que não entendo nada mesmo de eletrônica, não é mesmo?

Creio que o problema esteja na ligação do Jack.

A melhor coisa nesses projetos é a uma chave liga desliga independente, pois mesmo ligado certo, o Jack com o tempo da mau contato.

Seguindo esse desenho....

Deve mudar a ligação para:

Os dois fios pretos, negativo da bateria e pino 1 do potenciômetro devem ser ligados juntos à carcaça do Jack, onde põe a porca.

O fio vermelho do potenciômetro, vai ao "positivo" do Jack, o terminal que entra em contato com a ponta do P10.



Se quiser colocar uma chave liga desliga, corte o + da bateria.

[Marcelo Stefanini]

@Renato.88 muito obrigado por me ajudar a resolver esse problema.

Um potenciômetro ficou atuando como volume geral e o outro atuando como um mixer entre os microfones dianteiros e o traseiro.

Ficou sensacional e muito funcional, melhor que o projeto original.



[Renato.88]

1 hora atrás, Marcelo Stefanini disse:

Ficou sensacional e muito funcional, melhor que o projeto original.

O projeto original já era esse mesmo.

O erro dele era aquele sistema de desligar pelo Jack que não funciona bem.
