Multimetro minipa et1400 queimou essa parte, o que fazer?

[david2016]

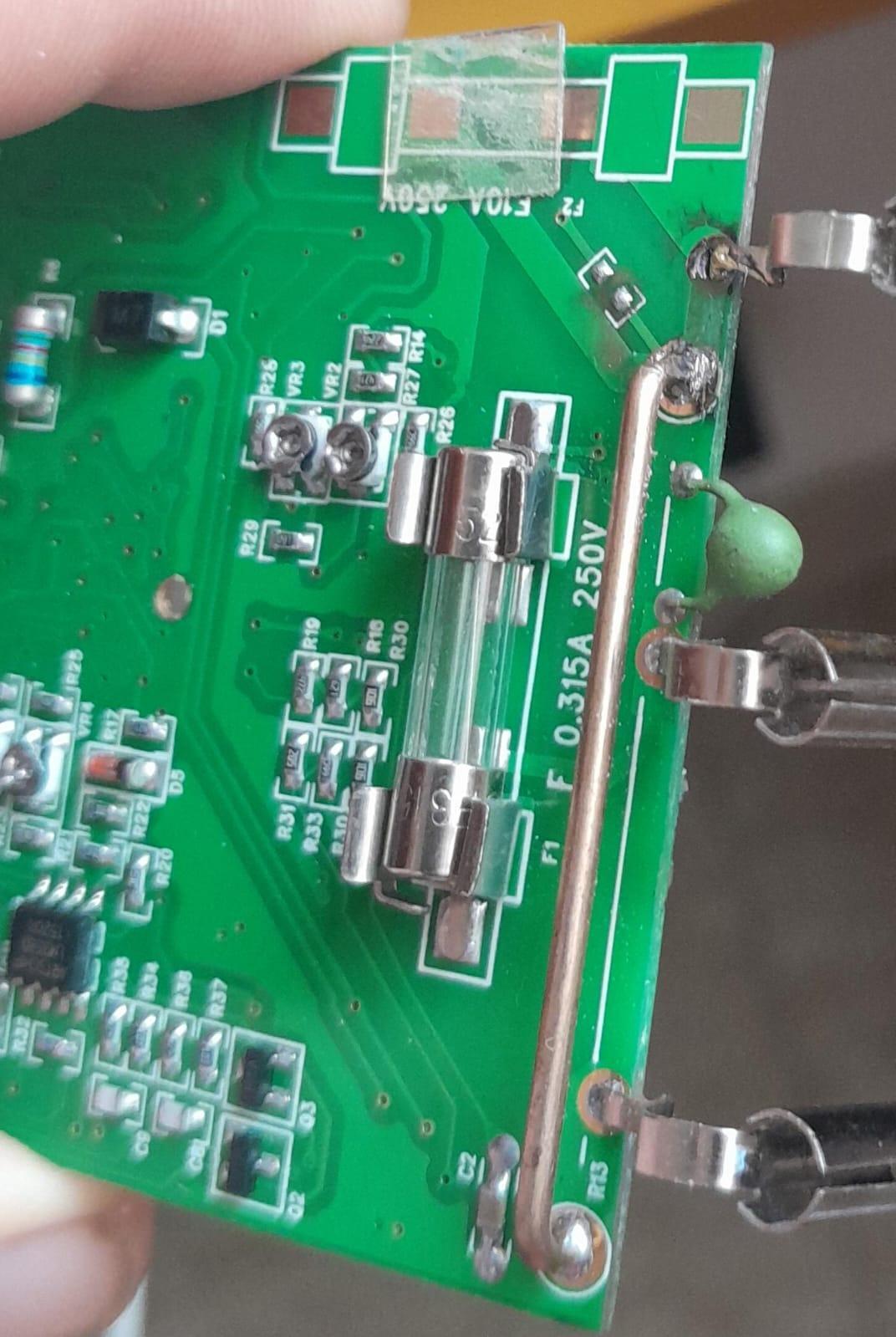

multimetro minipa et1400 queimou essaa parte, o que fazer? fui fazer um teste em circuito com bateria de 3.7 quando sem querer encostei doi polos do sistema em ponta do multimetro

[Renato.88]

Se não queimou mais nada, só ressoldar.



E não use as escalas de corrente.

[.if]

12 horas atrás, david2016 disse:

teste em circuito com bateria de 3.7 quando sem querer encostei doi polos do sistema em ponta do multimetro

Suas ponteiras deviam estar nos buracos de corrente, certo? Nada contra usar esta escala mas de fato deve-se saber o que ela faz, tomar cuidado e mesmo com alguma experiência - como este ser que vos escreve - há chance de dano - como já causou este ser.

Esta bateria de fato possui uma enorme capacidade de corrente. Pode dar mais de 50A.. portanto.. de novo.. cuidados.

[david2016]

@.if eu usei no 20 porque a bateria era de 3.7 mas deve ter saído uma corrente bem maior pra ter queimado



[.if]

39 minutos atrás, david2016 disse:

no 20 porque a bateria era de 3.7 mas deve ter saído uma corrente bem maior pra ter queimado

Você quis dizer na escala no 20Vdc, certo? E não - e nunca - na escala 20A, ok?  O que fez queimar foi a posição errada - no buraquinho errado - das ponteiras. No buraco - ou melhor, terminal - 20A (ou 10A ou XXmA) as ponteiras são em curto. Sem tempo para detalhes, mas por gentileza google como usar um multímetro





6 minutos atrás, david2016 disse:

é só refazer a solda dessa peça de ferro?

A princípio sim.  A peça denomina-se shunt de corrente: basicamente um resistor de baixíssimo valor.

Ah e verifica de se queimou um fusível. Geralmente de 10A ou+. Ele fica em série com esta peça.



6 minutos atrás, david2016 disse:

minha instrução de elétrica é o que eu recebi pela faculdade de designer

Isso explica 1 pouco

[david2016]

12 horas atrás, Renato.88 disse:

Se não queimou mais nada, só ressoldar.



E não use as escalas de corrente.

desculpa perguntar, é porque minha instrução de elétrica é o que eu recebi pela faculdade de designer, então é só refazer a solda dessa peça de ferro?

12 minutos atrás, .if disse:

Você quis dizer na escala no 20Vdc, certo? E não - e nunca - na escala 20A, ok?  O que fez queimar foi a posição errada - no buraquinho errado - das ponteiras. No buraco - ou melhor, terminal - 20A (ou 10A) as ponteiras são em curto. Sem tempo para detalhes, mas por gentileza google como usar um multímetro



[david2016]

20 horas atrás, Renato.88 disse:

Se não queimou mais nada, só ressoldar.



E não use as escalas de corrente.

você poderia mostrar na imagem exatamente onde ressoldar?

[BCP]

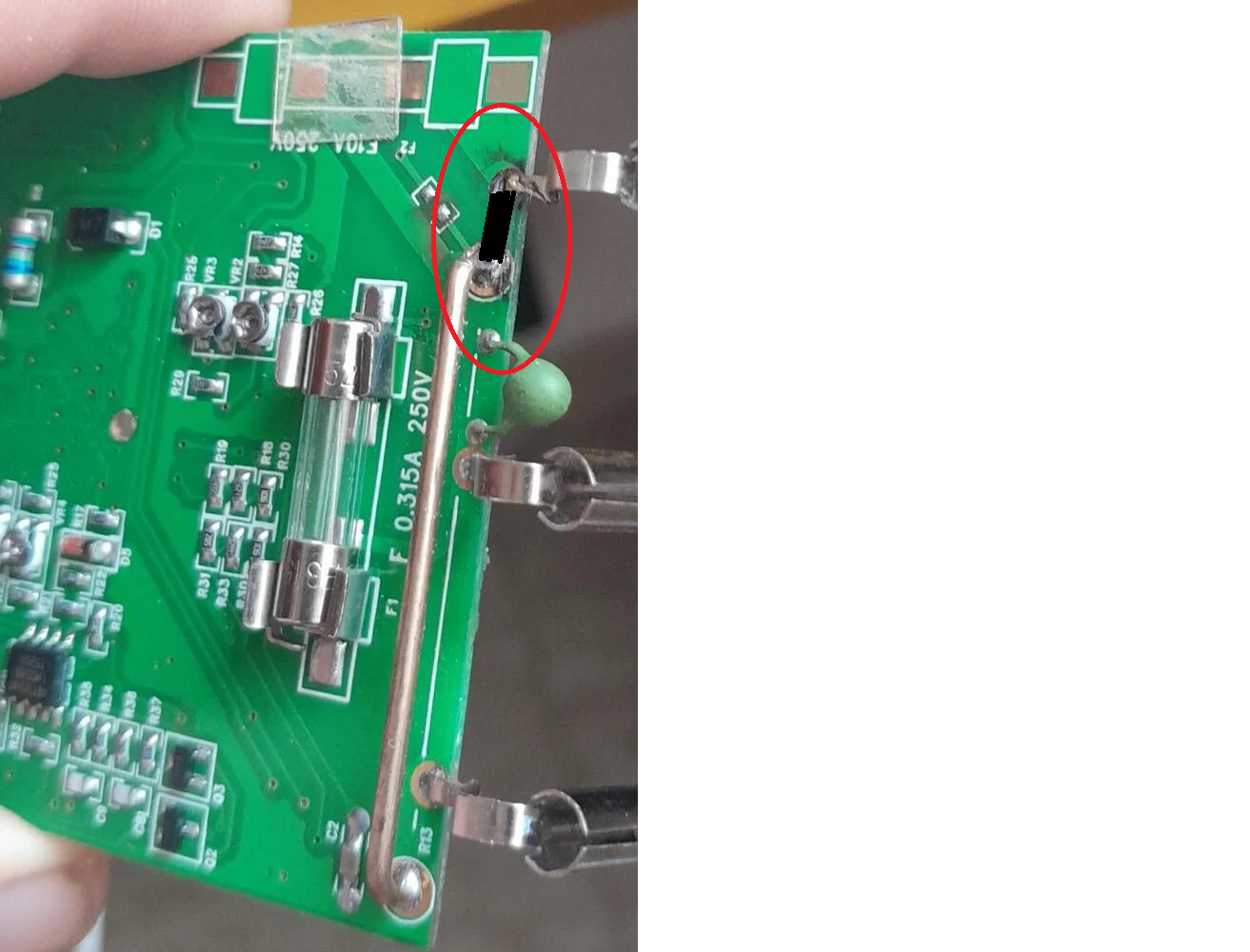

@david2016 Faça um Jump onde eu fiz uma ligação em preto na foto abaixo:

Se não tiver mais nada danificado, o multímetro vai funcionar normal.

[david2016]

@BCP Muito obrigado pela empatia! Sucesso pra você mano

[.if]

Tá vendo aquele resistor smd 'invisível' na diagonal perto do F2? Ele parece que foi evaporado junto com a trilha. Neste caso, a única explicação teórica é que você ou alguém colocou na escala de 10A e ligou na rede ac. Se ele se foi, pode ter levado junto outra parte do circuito por isso não funciona mais. O jumper que Brunão te falou corrigiria a medição da escala 10A mas sem aquele resistor.. sei não. Além do+ o multímetro deveria funcionar as outras funções - exceto tal escala - mesmo com a trilha estourada.

Boa sorte!

[david2016]

@.if Obrigado, valeu pela força



[.if]



Em 20/02/2025 às 08:14, david2016 disse:

@.if Obrigado, valeu pela força

De nada.. Só não te esqueças de retornar com o resultado. Útil pra incautos navegantes errantes com mesmas inquietações

[david2016]

@.if

4 horas atrás, .if disse:



De nada.. Só não te esqueças de retornar com o resultado. Útil pra incautos navegantes errantes com mesmas inquietações

realmente só o jump não funcionou, deu PT.
Somente um novo mesmo.
Valeu pela ajuda

@BCP

só o jump não funcionou, deu PT.
Somente um novo mesmo.
Valeu pela ajuda

[Renato.88]

@david2016 a escala de resistência, continuidade funciona?

[Thiago Miotto]

Se o display não liga (e já não ligava antes da ressolda, o multímetro foi de arrasta p/ cima.

[david2016]

@Thiago Miotto a unica coisa que funciona, é o bip, continuidade



@Renato.88 continuidade sim, aciona o bip



[Renato.88]

@david2016 sem conserto, então.

Se achar que deve, pode jogar fora.

Os meus quando queimam, eu guardo a plaquinha pra aproveitar os resistores.

[david2016]

14 horas atrás, Renato.88 disse:

@david2016 sem conserto, então.

Se achar que deve, pode jogar fora.

Os meus quando queimam, eu guardo a plaquinha pra aproveitar os resistores.

Ok
