Placa de esteira com defeito.

[Agricio]

aviso e é de quem vier buscar (senão abandono na calçada de madrugada).

Manda p/ mim por SEDEX que eu quero e conserto a mesma........hehehehehhehe!!!!!

A distancia entre Araraquara e Rio de Janeiro é muito "braba"

Agricio

[petroleiro-rj]

Manda p/ mim por SEDEX que eu quero e conserto a mesma........hehehehehhehe!!!!!

A distancia entre Araraquara e Rio de Janeiro é muito "braba"

Agricio

Eu nunca lembro o usuário desse fórum nem o link.

Quando vi para mandar por SEDEX pensei na placa, a esteira não dá. Na verdade... conheço uma fisioterapeuta que tem uma esteira reebok praticamente abandonada em Araruama; penso que posso adquirir a reebok por bem pouco. É daquelas bem grandes, de academia.

Tudo bem que minha mulher me esgana...

Vou levar a placa numa oficina que conserta cacarecos elétricos, o forte deles é enrolar motores... não sei se vai dar certo, da última vez demoraram meses para enrolar um liquidificador (não é só motores que eles enrolam).

[cristiane kitada]

Boa Noite se alguém puder me ajudar gostaria de saber como faço para saber se o defeito da minha esteira e placa ou motor o modelo e Caloi cle30 - 110w, ela não funciona quando ligo na tomada ela da um clique no motor mas não liga, quando ainda estava ligando ela funcionava por uns 5 minutos e saia um cheiro forte de queimado e desligava passava um tempo ela ligava mas acontecia a mesma coisa so que agora não liga mais. tenho medo de comprar a placa e não ser este o defeito. Alguem pode me ajudar? Obrigada

[BCP]

Verifique se não tem solda ruim na placa, na dúvida refaça todas das trilhas mais grossas.

Para verificar se é o motor que esta queimado, remova os fios dele e coloque uma lâmpada no lugar do motor.

[mario luiz maciel]

estou com uma placa da esteira ATHLETIC WAY que ja foi testados todas as peças da placa mais estão todos bons menos os 2 ci que nao foi trocado porque nao tenho .

pode cer 1 dos ci que estão ruins .



[BCP]

estou com uma placa da esteira ATHLETIC WAY que ja foi testados todas as peças da placa mais estão todos bons menos os 2 ci que nao foi trocado porque nao tenho .

pode cer 1 dos ci que estão ruins .

Qual o defeito que ela apresenta?

[mario luiz maciel]

O motor não esta girando .

foi medido a saída de alimentação do motor mais não tem tensão.

queria saber se a placa do motor sera difícil de encontrar

[BCP]

O motor não esta girando .

foi medido a saída de alimentação do motor mais não tem tensão.

queria saber se a placa do motor sera difícil de encontrar

Não é muito difícil de encontrar não! até no mercado livre tem delas para vender...:

http://www.fitnessparts.com.br/

http://esportes.mercadolivre.com.br/fitness-esteiras-steps/placa-de-esteira-athletic-advanced

http://lista.mercadolivre.com.br/placa-de-esteira-athletic-advanced



Observe direito a potência do motor usado na sua esteira e o modelo da placa....

[Pancho10]

Olá amigos, estou com uma esteira de marca Moviment fox  semi-nova, porém ao alimentá-la na tomada ela liga o painel, mais não aciona o motor. Já testei o motor fora do circuito e esta funcionando perfeitamente, testei também o sensor de rotação está ok.

Poderiam me ajudar nessa peleja?

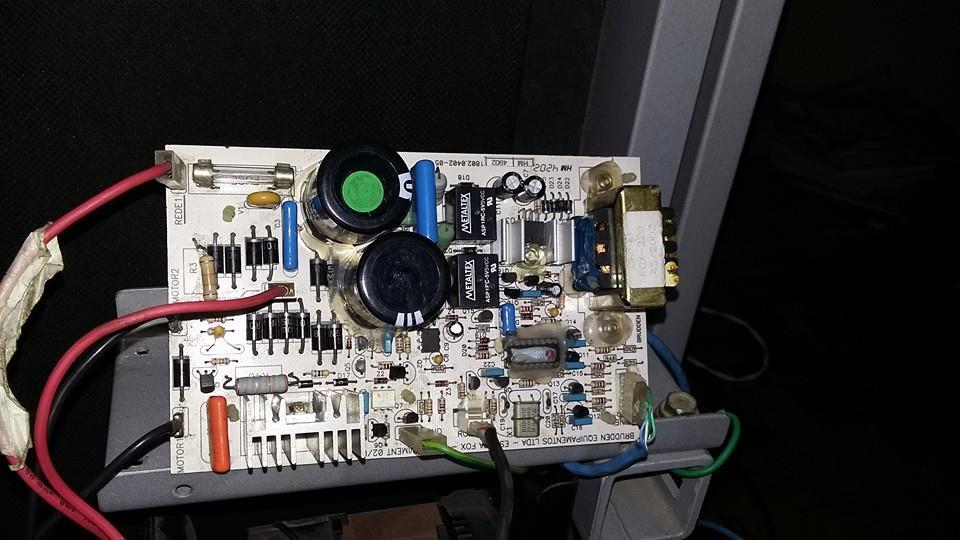

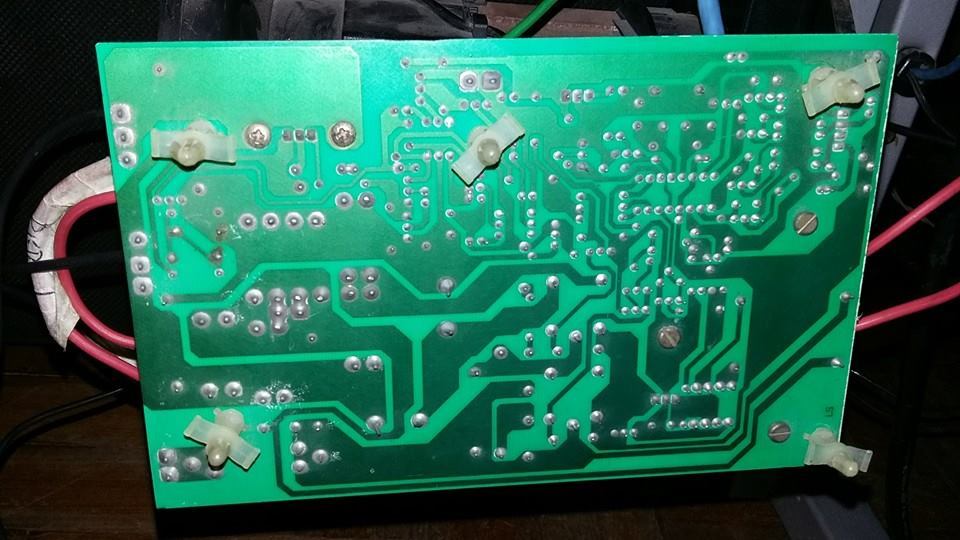

A placa segue em anexo





Gratos

[BCP]

Parece que as soldas do relé que esta mais ao centro da placa, estão quebradas (mau-contato).

Revise as soldas da placa toda...

[Pancho10]

Ola amigos quanto ao não rodar o motor, isso já consegui  trocando o mosfet IRF840, porém o painel acende e dá o bipe inicial, mas não marca a velocidade e o motor para quando vai ganhando velocidade. Testei todos os diodos, os transistores e os capacitores estão ok. Colocando o multímetro na saída de tensão para o motor ela chega a mais de 250 v.

Alguém pode me dar mais uma ajuda?

[BCP]

Verifique se o sensor de velocidade do motor não esta mau posicionado ou desconectado (cabo partido)...

[Pancho10]

Ola amigo Bcpetronzio estamos aqui nova mente, a sua observação foi boa obrigado, mais já tinha feito essa correção.
Agora amigo Bcpetronzio uma duvida que faca, quem manda corrente para o motor? Já testei os CIs próximo ao mosfet é o H11L2 e o TIL111 próximo aos capacitores grandes de 680 micro Farad (M) por 250v,  conforme a imagem acima.



De antemão agradeço qualquer dica.

Estou a disposição.

[BCP]

Quem fornece a tensão e corrente para o motor é o próprio Fet, mas ele recebe os pulsos que vem do processador da placa.

[Cesar Dias]

Boa tarde amigos  alguém pode me ajudar tem uma esteira da coloi que quando vai da partida o  motor  corta a corrente e começa a piscar o lede  alguém pode me dar uma dica?  E não consigo os 90 volts sai bem mais sai 170 voltes DC

placa da caloi 2.BMP

ATT CESAR

[BCP]

Provavelmente o IGBT esta queimado...

[Cesar Dias]

Boa tarde amigos  alguém pode me ajudar tem uma esteira da coloi que quando vai da partida o  motor  corta a corrente e começa a piscar o lede  alguém pode me dar uma dica?  E não consigo os 90 volts sai bem mais sai 170 voltes DC

placa da caloi 2.BMP

ATT CESAR

[BCP]

Como eu já disse, provavelmente o IGBT (Fet) esta em curto, verifique ele fora da placa...

[Cesar Dias]

placa da caloi 2.BMPplaca da caloi 2.BMPplaca da caloi.BMPplaca da caloi.BMP BOA TARDE AMIGO  BCPETROZIO O QUE E E ONDE FICA ESSE IGBT NAO CONSEGUE RESOLVER NADA AINDA  O MOTOR AMEACA PARTIR E PARA E FICA O LEDE VERMELHO PISCANDO JA TROQUEI O IRF840 QUE TAVA QUEIMADO  MAIS NAO CONSEGUE RESOLVER  FICAREI MUITO GRATO . CESAR

[BCP]

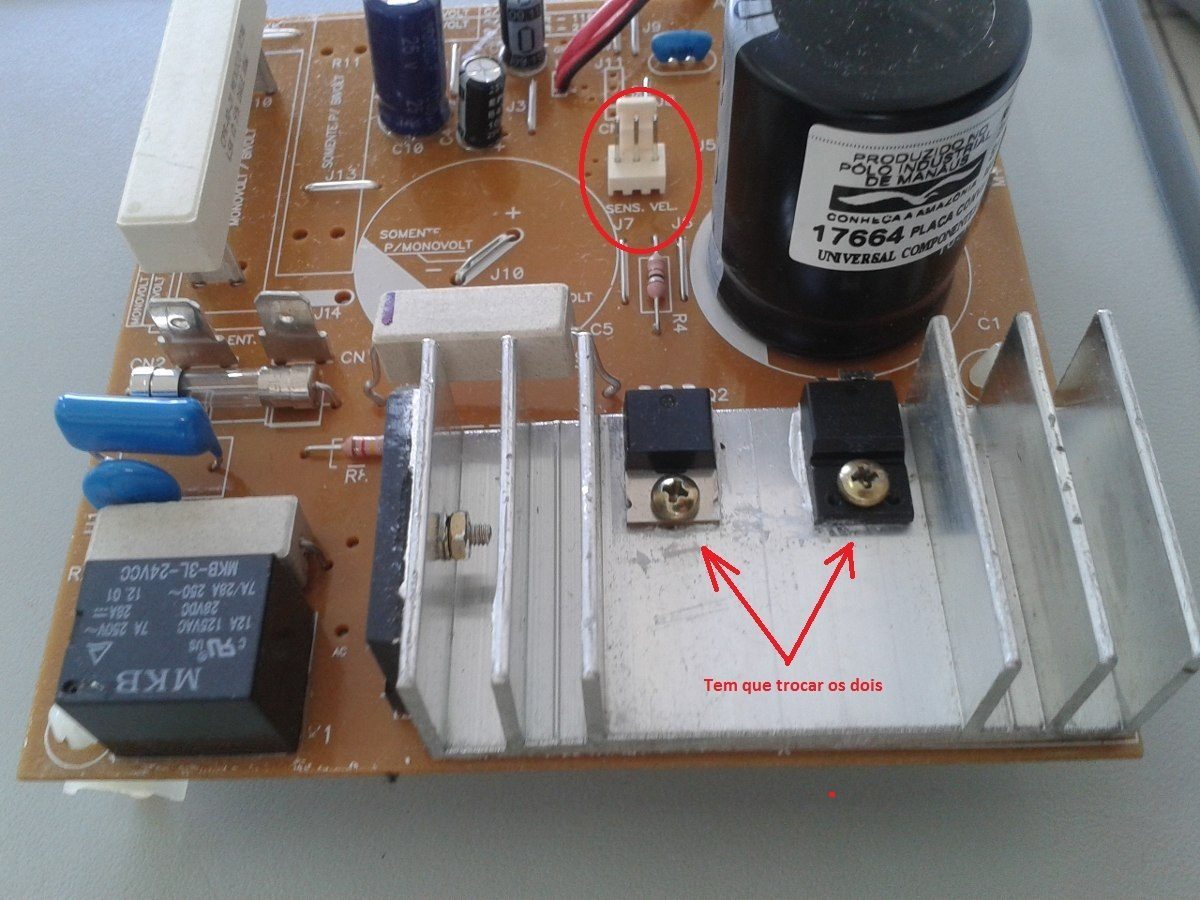

O IRF840 é um dos componentes que tem que ser trocados, na imagem abaixo coloquei uma seta vermelha nos dois que devem ser trocados...

E tem que verificar o sensor de velocidade também, esse eu marquei com um circulo na imagem...

Verifique esses itens como estão ai.

[JLarama]

Estou com uma esteira Athletic Advanced 720EE, a qual ficou duas semanas sem uso e agora de repente apresentou o seguinte problema...

Após 10s ligada a esteira para e no painel aparece a mensagem Err1 no lugar do tempo.

Nestes casos o manual orienta a ligar e desligar a conexão do sensor de velocidade por 3x, porém já fiz o procedimento e não resolveu.

Retirei a placa e a pulverizei com WD-40 para ver se corrigia algum problema de oxidação ou umidade nas soldas, mas também não resolveu.

Agradeço se alguém puder me ajudar a resolver este problema.

[BCP]

Experimente lubrificar a lona da esteira.

[JLarama]

Experimente lubrificar a lona da esteira.

OK. Vou comprar silicone esta semana para lubrificar e postarei o resultado aqui. Agradeço a dica.

Se não funcionar vou retirar a placa para resoldar os componentes, pois também pode ser mau contato.

[Mauricio Peixoto Fernandes]

queria saber qual e a referencia do transitor  Q2 da placa athletic conv rev.2?

[BCP]

@Mauricio Peixoto Fernandes O transistor que essa placa leva é o IRF840 mesmo, o que pode estar acontecendo ai é que a lona pode estar "pesada" tente lubrifica-la, ou o próprio motor com problemas nas escovas ou fundindo...
