HD externo S2 Portable Samsung quebrado

PC DIAG · 22 de junho de 2012

A conversão é um pouco trabalhosa sim, porém somente é para recuperação de dados tem que se conhecer bastante a eletronica do HD, pois tem algumas diferenças entre algumas placas samsung porém o principio é o mesmo. Quanto a ser caro depende do que você acha caro serviço deve custar em media entre 600 a 1500 vai depender do estrago que esta a placa e saber se tambem não existem outros problemas

Rayzer · 22 de junho de 2012

Da uma lida nesse link que parece que eles conseguiram dar um jeito. Eu tava dando uma pesquisada e achei ele. So não to com tempo para ler o topico inteiro. Sobre trocar a placa logica, não adianta pois cada placa grava uma informacão diferente para cada HD.

Já tinha visto esse link a alguns meses, agora li ele todo, porém o metodo que um usuario explicou lá é chamado de "manutenção de percussão", não se aplica a casos como os nossos porque é referente ao problema na cabeça de leitura e no nosso caso é a saída usb quebrada, tipo, ele explica como dar um "tapão" para o HD voltar a ler o disco e pelo que parece serviu pra varios outros usuarios... Mesmo assim obrigado pelo link (y)

A conversão é um pouco trabalhosa sim, porém somente é para recuperação de dados tem que se conhecer bastante a eletronica do HD, pois tem algumas diferenças entre algumas placas samsung porém o principio é o mesmo. Quanto a ser caro depende do que você acha caro serviço deve custar em media entre 600 a 1500 vai depender do estrago que esta a placa e saber se tambem não existem outros problemas

Entendo... só queria recuperar mesmo, havia documentos, fotos e vídeos, meus com os meus colegas e não tenho copia deles

Realmente ficaria caro pra mim, ainda mais agora que não estou trabalhando....

Obrigado pela resposta.

marcelok5 · 22 de junho de 2012

eu tava pensando aqui... pelas fotos dá pra ver que quando o conector sai, ele leva uma parte das trilhas e é por isso que muitos falam que não é possivel resoldar. No entanto, essas trilhas provavelmente ligam o conector a um outro componente. Não seria possivel fazer uma gambiarra ai usando um fio de cobre bem fino, tipo aqueles de enrolamento de transformador, e solda-los nos terminais desses componentes? usando o fio como se fosse a trilha? Seria algo temporario, somente para conseguir recuperar os dados. E teria que ser feito por alguem com experiencia em eletronica e smd. É difícil, mas já que você não encontrou outra saida, acho que vale a pena tentar.

vankad · 26 de agosto de 2012

O meu tb de 1,5 TB quebrou o mini-usb. Resoldei o conector, mas acende, mas nao dá comunicaçao mesmo conectado na porta usb. Pode ter quebrado trilhas. Creio que ser vendido essa placa interface separado, pois desmontei a case e é um HD comum com aquelas entradas iguais o hd instalado no micro. Essa plaquinha é engatada no HD para possibilitar alimentaçao de 12 volts e comunicação usb. Onde poderia conseguir essa interface?

vernt · 16 de fevereiro de 2013

É pessoal mais um hd com o mesmo problema.
Essa conexão usb tinha que ser trocada com mais facilidade já que é muito fácil de estragar. A samsung tinha q nos dar um apoio .

Tive o mesmo problema com o conector. Tentei soldar e foi pior, só liga a luzinha e nada. Tentei trocar a placa com outras de modelo parecido e também não funcionou. Me falaram que se fosse exatamente o mesmo modelo poderia funcionar. Mas é praticamente impossível encontrar uma idêntica. E ainda ficamos na teoria.

Gostaria de saber se alguém realmente já conseguiu desta forma? Pois, pelo que pude perceber, é um problema comum e sem solução.

Cadê a samsung para prestar uma assistência nesta hora?

andreghorst · 9 de março de 2013

Olá Pessoal,

Entrei pro clube, mas pelo menos eu não perdi nada, eu uso o hd somente pra baixar filmes e ver na tv.

Pelo que percebo agora, comprar hd externo é furada, tô com ódio mortal dessa samsung, sempre passo raiva com hd da samsung.. Esse usb no hd foi feito pra quebrar... quem tem o hd aconselho a nunca retirar o cabo usb dele!

O lance é comprar um hd com sata mesmo e joga-lo dentro de um case!

Fica a dica!

Abraços

raphael-bh · 29 de maio de 2013

pois é pessoal, o meu HD também qbrou essa droga de conector. O q acontece é q a solda q segura o conector soltou e os 5 contatos da placa também soltaram. Liguei na Samsung pra ver se tinha alguma assistencia e eles falaram q não tm. É um absurdo ele colocarem os produtos a venda aqui e nao ter assitencia no Brasil. Alguem tentou colocar essa reclamação no site Reclame Aqui?? geralmente uma equipe especializada responda nossas queixas. O meu eu tive sorte pois não qbrou nenhuma trilha. Vou tentar levar em alguma assistencia e pedir pra ressoldar. Se der certo, aviso vocês!

nem mesmo usando um HD igual a placa funciona?? na epoca eu comprei 2 iguais de 500GB. To vendo aqui na placa, ela tm modelo. A minha é:

NX REV.1

20110527

Z4B 2074

talvez se alguem tiver uma igual funcione! Vou ver com meu primo se eu posso abrir o dele e ver na placa logica se é o mesmo modelo. Vou tentar colocar e ver se também funciona. O **** é q pra abrir esse hd, esses ganchinhos q prendem a tampa qbram a toa...

lucasteixeira.ti · 1 de novembro de 2013

Estou com este mesmo problema e a solução que vejo é substituir o conector mini usb, vou retirar o quebrado e soldar um novo, pois como os colegas já falaram trocar a placa lógica não vai resolver. No meu caso só danificou o plug usb do HD por conta do conector do cabo que já estava ruim. Vou tentar fazer a substituição e depois de feito retorno aqui para dizer se deu certo ou não.

PC DIAG · 1 de novembro de 2013

Lembre-se que este troca tem que ser bem feita, pois pode haver rompimento de trilhas que causa curtos podendo danificar o HD na hora de ligar. tem que se fazer com bastante calma.

caiotatubr · 7 de maio de 2014

Bom dia galera, tenho uma parente acidentada, que esta precisando de uns dados de um hd externo dela, é um samsung s2 portable 500 gb.

na realidade guardou o hd com o cabo usb nele, e deve ter carregado em bolsas e etc. feito isso, o cabo torceu o plug interno e quebrou o cabo, sendo assim o usb deslocou um pouco. e na tentativa de acesso ela comprou novo cabo e colocou no produto. no outro cabo, que havia danificado deslocou o plug interno para baixo fazendo com que a trilha do usb levantasse e nessa de colocar o novo cabo acabou afundando 3 trilhas do plug para traz. Trouxe pra mim e dei uma olhada, tentei voltar a trilha no lugar, mas como tinha ido pra traz, encostou provavelmente a trilha da ponta de energia na trilha de dados e fechando curto na porta do processador do hd. A boa noticia, que isso danifica apenas a placa logica, ou seja, todos os dados estão intactos. Levei para um amigo fazer a substituição do plug, porém já cheirava queimado bem leve. analisamos a trilha interna, fizemos a solda e ficou perfeito. quando ligamos, nem sinal de acender a luz e nem sinal do hd.

Peguei um samsung que tenho m2 portable de 1 tb tirei a placa logica e coloquei nele, ficava piscando e não funcionava.

dai peguei um samsung da minha irma s2 portble de 320 gb e coloquei, por sinal mudava o fabricante do xipset da placa neste caso, mas a estrutura e a versão da placa eram as mesmas. quando conectei, ualaaa, ele abriu o hd normalmente com todos os dados. porém o hd é de 500 gb e coloquei uma placa logica de 320 gb, ou seja, estavam ocupados 360 gb, e a logica acho que apenas encontrava 320 gb, então quando tentava acessar os arquivos dava um crepe e o hd parava. não conseguindo copiar nada, não abrir nada, mas visualizar que tudo estava lá.

Hoje peguei um hd de 500 gb do meu tio, do mesmo modelo, só muda a descrição final do código, que acho que deve ser referente a cor do produto, que o dela é rosa gay cheio de coraçãozinho e esse é preto. porém o modelo e o formato são os mesmos. Vou abrir ele e testar. assim que tiver algumas resposta posto para vocês. se tiver alguem perto de são carlos - sp, podemos tentar ver de recuperar por um preço tranquilo, somente os dados, o hd é peso de papel

A versão desta placa mãe é a w7u2_339_rev.01 e outra placa queimada é a w7s-s_line rev.01, ou seja, não reconheceu, as vezes esse pessoal que comprou outro pra testar podemos nos ajudar.

Quem precisa da primeira placa e quem tem a 2 placa nova?

bora acertarmos juntos, mais precisa ser urgente. Abraços.

Rhaymison Pires · 21 de novembro de 2014

Bom dia galera, estou com um problema, tenho um HD Externo Samsung M2 500Gb, quando eu conecto ele no pc ele liga, acende as luzes, roda o disco, porém ele não dá conexão e não aparece nada no PC. Notei que quando conecto o usb nele, faz uns barulhos, tipo bips e depois para. O Modelo do HD é HN-M500XBB. Alguem pode me ajudar??? Obrigado.

PC DIAG · 21 de novembro de 2014

Ate pode ser usar uma placa sata, mas tem que tranferis as informações da placa danificada para uma sata ou converter para sata, mas se tem que saber todas as informações de compatibilidade para nao queimar as cabeças ou pior

Rhaymison Pires · 21 de novembro de 2014

Ate pode ser usar uma placa sata, mas tem que tranferis as informações da placa danificada para uma sata ou converter para sata, mas se tem que saber todas as informações de compatibilidade para nao queimar as cabeças ou pior

PC DIAG, diagnostiquei algo novo, o HD fica piscando de 3 em 3 vezes, e não dá sinal. Não entendi direito as sua explicação, como eu converteria ele pra sata ou como eu transfiro as informações dele para uma placa sata??? Obrigado.

PC DIAG · 21 de novembro de 2014

Você teria que entender eletronica de HD estes procedimentos sao feitos em empresas de recuperação de dados existe esquemas de como fazer a converssão cada modelo tem sua caracteristica propria

Vagner Natã · 26 de novembro de 2014

Galera, tenta achar essa placa no Ebay, muitas vezes aqui no Brasil é muito sem opção.

Sidney Venancio · 13 de janeiro de 2015

Olá Grupo.

Alguem pode me ajudar a resolver este problema no meu HD Samsung S2 500Gb.

Nao posso perder meus conteúdos que esta no HD.

No Aguado de uma resposta.

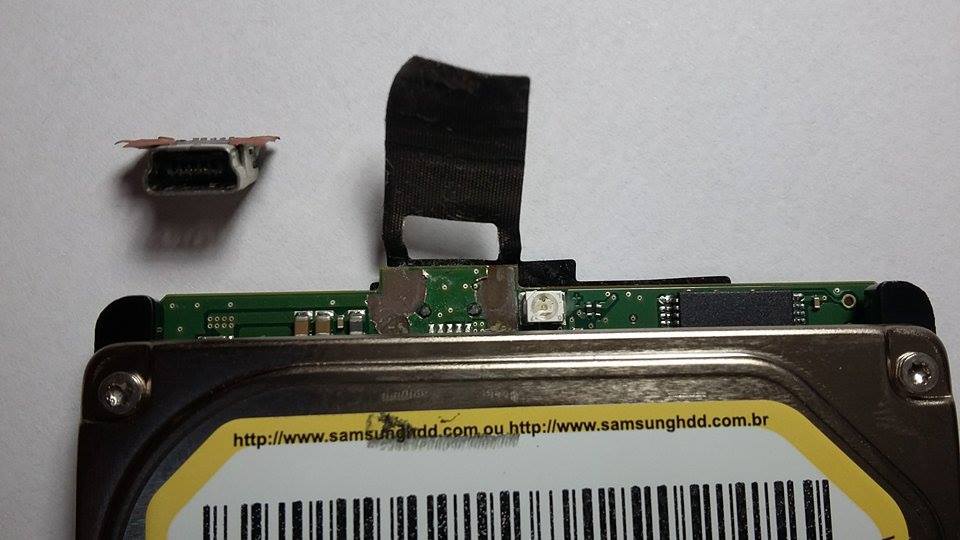

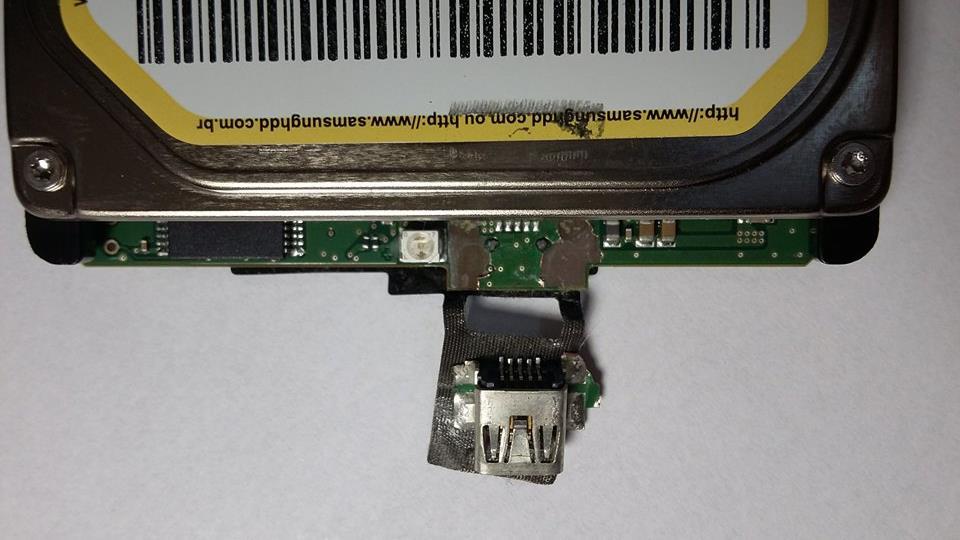

Veja a Foto que eu postei do que aconteceu com meu HD, preciso de uma ajuda urgente.

PC DIAG · 13 de janeiro de 2015

Vai precisar de uma placa nova e transferir fw

Sidney Venancio · 13 de janeiro de 2015

Trocando a Placa vai reconhecer com a Bios da HD? Onde posso comprar esta Placa e Qual o nome?

PC DIAG · 13 de janeiro de 2015

99% de chance de não reconhecer pode ser convertido para sata também mas e um processo mas complicado esta placas não são vendidas tem que ter u mesmo modelo e características e transferir informações de uma placa a outra

Sidney Venancio · 14 de janeiro de 2015

Como consigo recuperar os Dados armazenados nesta HD, pode indicar alguém que faz este serviço.

ThiagoSoaresOnline · 12 de agosto de 2015

Prezados,

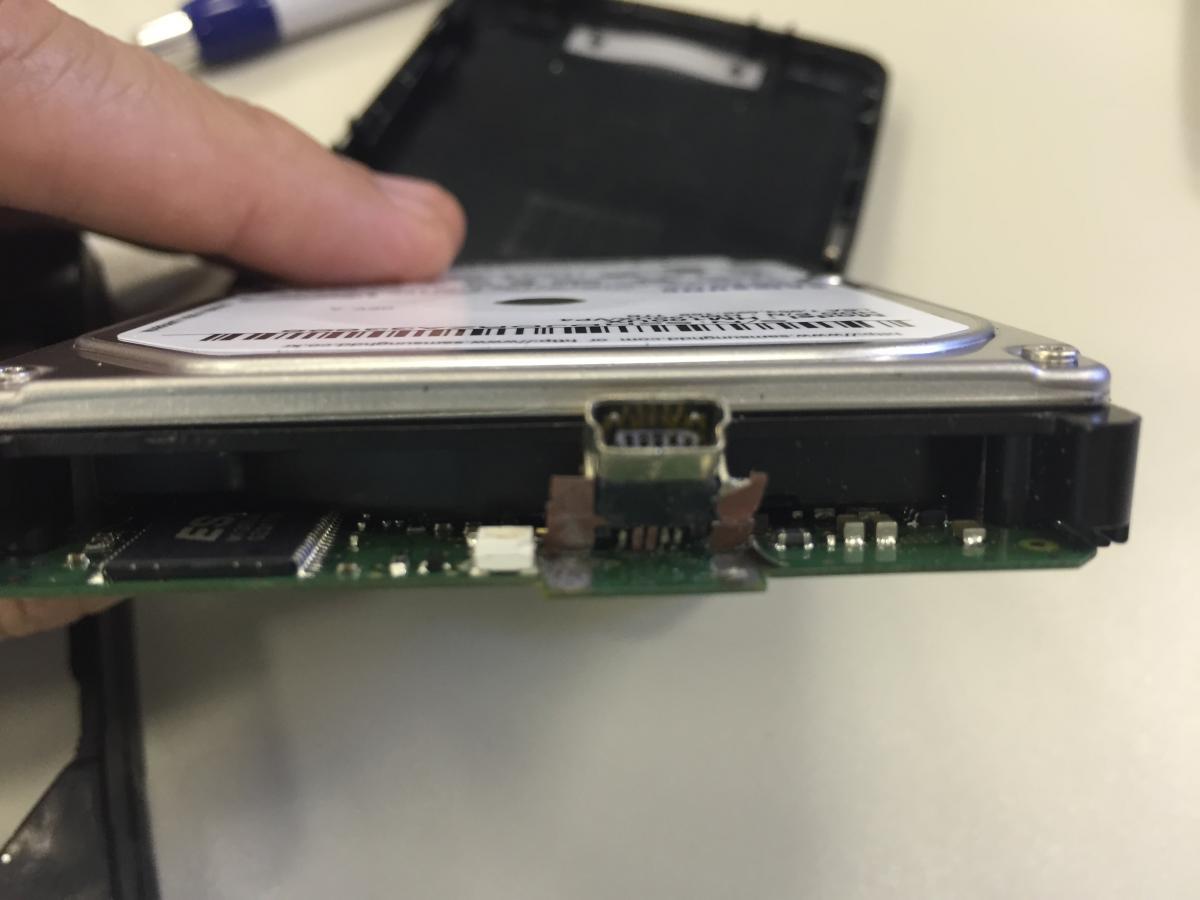

Meu HD externo Samsung S2 de 1TB também deu problema.

PQPP com tudo e mais um pouco dentro, era justamente onde fazia os bkps

Ele ligava o led azul e girava a mídia interna.... porém não mostrava nada no PC, notebook... troquei o cabo, testei em vários PCs, um dia apareceu a informação para formatar.. porém como tenho 800 gigas nele não fiz nada.

gostaria de fazer a troca da Placa Lógica dele, segue o meu modelo.

Model: HM100UX

HDD P/N: HM100UX/VP4

LBA 1,953,525,168 1TB

Placa lógica

MT2_339_REV.01 R00 HF

L2 REV.1 20101022 A5B 2881

caso alguém (tenha a placa usada para venda) ou (conheça onde vende) ou (saiba como e onde soldar a porta SATA na placa) ou qualquer outra solução... PARA EXTRAIR MEUS DADOS DO HD!!

agradeço!

Thiago Soares

bugleader · 14 de agosto de 2015

Uma duvida, li este topico e vi falar que não adianta trocar a placa logica etc... mas não é possível usar a placa de uma outra unidade, talvez até mesmo caçar no mercado livre uma unidade igual usada para isto?

ThiagoSoaresOnline · 18 de agosto de 2015

Pessoal,

Continuando minha saga... no meu HD externo Samsung S2 de 1TB.

estou em andamento com 3 alternativas

1º opção - Trocar o conector Mini Usb 5 Pinos Smd (custa 8 reais no mercado livre)

2º opção - Conexão direta de um cabo USB (a solda foi bem difícil de executar pois o cabo fino como um fio de cabelo)

3º opção - Comprar outra placa.. achei neste site http://www.hddzone.com/samsung-pcb-bf4100309a-p-573.html custa 42 dolares

a 1 opção a solda não ficou boa porque os cabos são muito finos...

a 2 opção acabei de fazer vou testar...

a 3 opção não gostaria de ter que fazer por conta do custo.

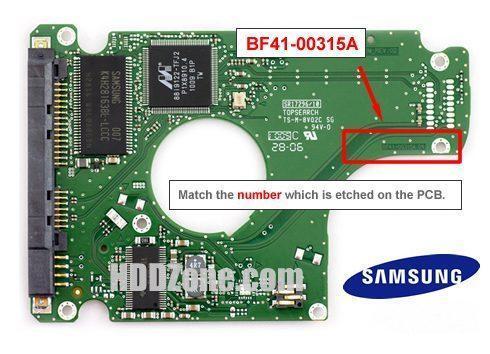

Se alguém for comprar a placa lógica.. no site http://www.hddzone.com/

atenção para não comprar errado... desmonte no seu HD externo e confira.

- Primeiro de o layout da placa está batendo com a imagem

- Segunda se o número Board Number: está correto... ex: BF41-00309A (veja um exemplo na imagem a localização)

At,

Thiago Soares

ThiagoSoaresOnline · 18 de agosto de 2015

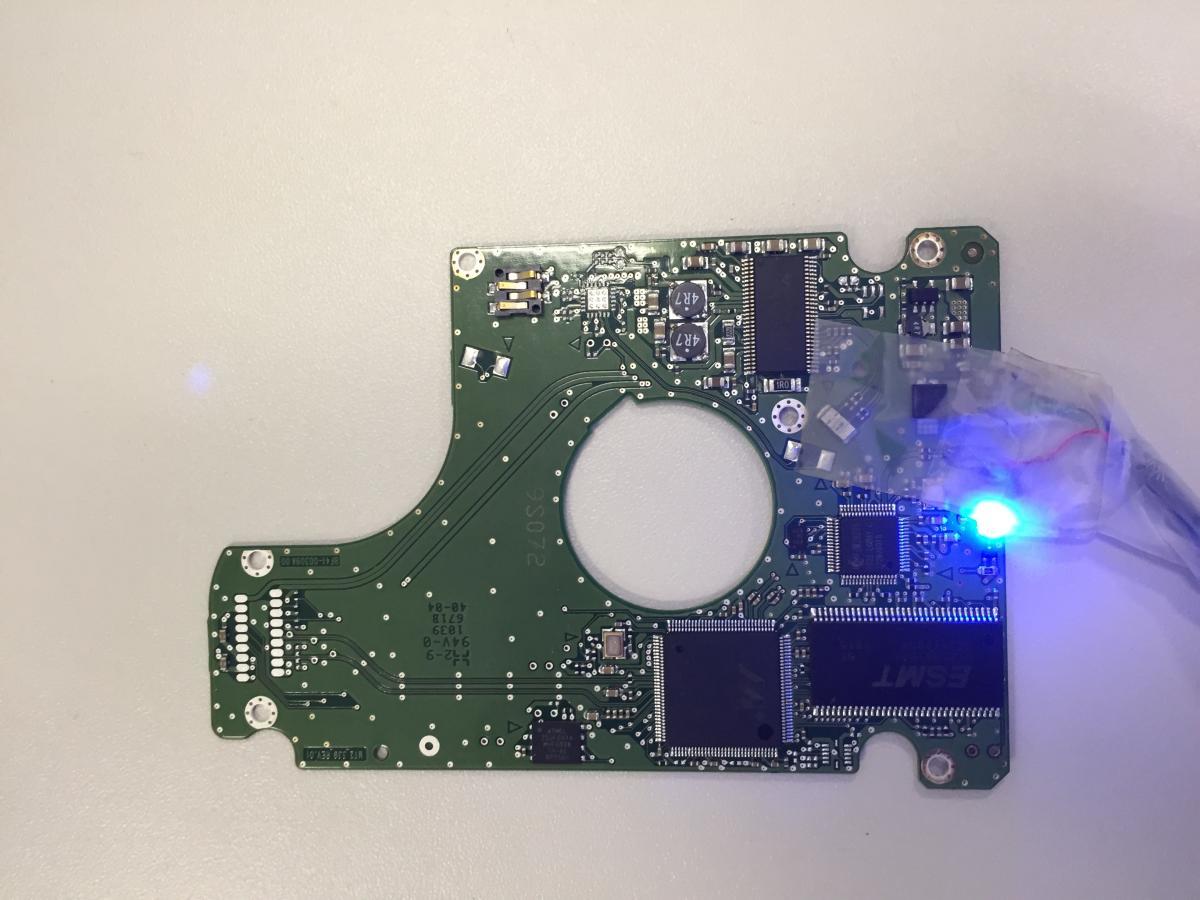

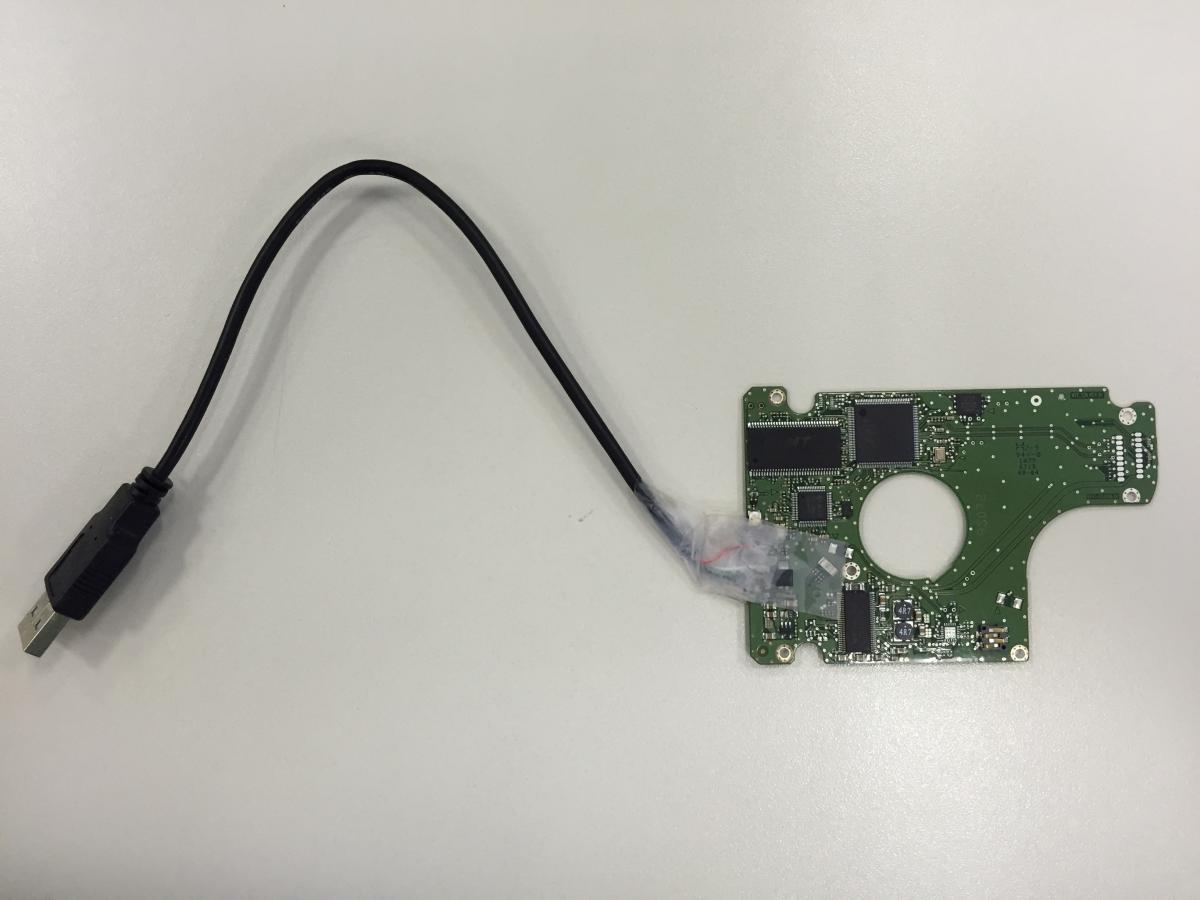

Galera informo que FUNCIONOU!!!

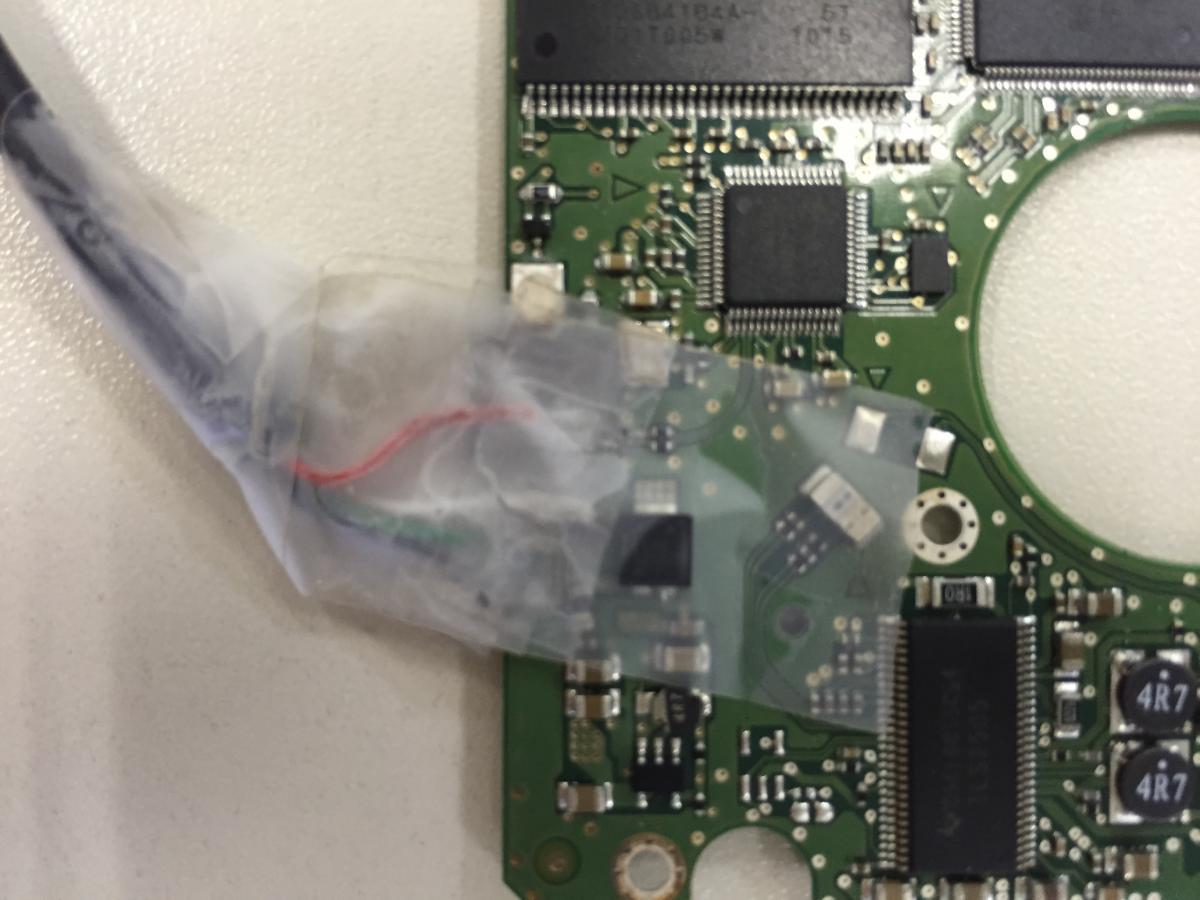

2º opção - Conexão direta de um cabo USB

A solda do cabo diretamente na placa funcionou perfeitamente.

Mauro da Silva Pinto · 19 de agosto de 2015

Olá pessoal! Fiz novamente um cadastro no Clube do Hardware só pra responder este tópico. Meu cadastro era tão antigo que não estava ativo mais (2007).

Também estou com o mesmo problema de quebra do conector mini USB, mas no meu caso a placa está bastante danificada.

Comprei há um tempo uma placa PCB idêntica a que tenho, mas NÃO FUNCIONA! A luz acende, mas os discos não giram, o HD não é reconhecido.

Tentei fazer a ligação direta de um cabo USB, mas devido as muitas avarias na placa, não tive sucesso. Apesar disso foi interessante me aventurar a fazer uma solda tão delicada, tentando conectar praticamente um fio de cabelo, ou melhor, quatro, sendo dois deles a uma distância de 1mm ou menos. Se a minha placa estivesse em melhores condições, certamente teria dado conseguido fazer a recuperação dos dados.

Pois bem... tenho curso técnico de eletromecânica, sou formado em tecnologia em informática e especialista em tecnologias web. Trabalho há 10 anos com programação. Desde antes da faculdade eu já mexia com computadores e tinha interesse em eletrônica.

Gostaria de me dispor a fazer a recuperação de dados dos HDs de vocês. Podemos conversar e vocês me mandam fotos de como está e eu vejo se é possível fazer a conexão direta do cabo usb e recuperar os dados. O HD seria posteriormente enviado pra mim (Curitiba) e somente se eu conseguir fazer a recuperação haveria algum custo. Podemos combinar um valor justo, também dependendo do trabalho que der para fazer a conexão.

Disponho de cabos USB, multímetro, ferro de solda e outros materiais que adaptei o uso para auxiliar neste trabalho delicado.

Caso eu não consiga fazer a conexão/recuperação, devolvo o HD, sem custo no trabalho e retorno.

Abraço!
