Dúvida com cabos crossover

lucasbenossi · 28 de janeiro de 2011

Qual a diferença entre os dois tipos de cabos?

M4l3ki · 29 de janeiro de 2011

Um cabo cross-over, serve para conectar dois equipamentos iguais, ele é muito utilizado para fazer uma rede entre dois computadores sem o uso de um roteador. Ja um cabo ethernet é utilizado para conectar dos equipamentos difirentes, por exemplo, um modem a um roteador.

Esse é o padrão Internacional de sequência de cores para montar um conector RJ-45.
Um cabo par trançado Cat5e é composto de 4 pares de fios, cada fio é representado por uma cor.

A Categoria T568A é a mais utilizada, pra gente que mexe com rede falamos que esse é o padrão "normal" e só utilizamos a categoria T569B quando é confeccionado um cabo cross over. Mas isso varia dependendo da empresa. Existe empresas que possuem seu próprio padrão de cabeamento.

O sistema mais utilizado utilizado hoje é o IPv4 no qual os dados são trafegados por apenas 2 pares de fios.

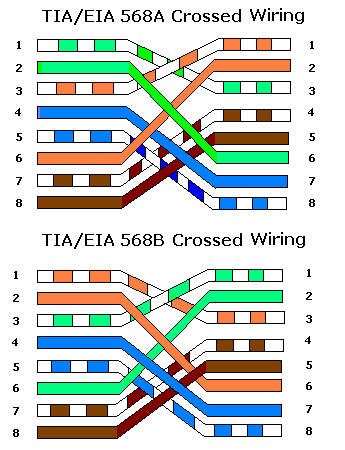

Segue Sequência:

Note que os fios usados são o 1,2,3 e 6. Dois para transmissão e dois para recepção. Note tb que no padrão A e no B a transmissão e recepção são invertidos. Um exemplo é quando você liga dois PCs com um cabo de rede, o cabo tem que ser cross, ou seja, uma ponta com o padrão A e a outra B. Quando você liga 2 PCs os fios verdes transmintem os dados e os laranjas recebem. Com o uso de um hub ou switch basta utilizar somente um padrão pois o equipamento organiza os dados.

Fonte: http://br.answers.yahoo.com/question/index?qid=20100108094353AAwpXDO
