Esquema para cabo VGA para RCA Composto

[kitsunesaqua]

Antes de tudo , boa noite

Andei sondando pela net e achei vários esquemas de soldas para criar um cabo adaptador de db15(VGA) para RCA (Componente) mas eu vi pelo mercado livre (dentre outros sites) um adaptador unico de vga para 1 rca, no caso padrão composto)

Alguem por gentileza teria o esquema de soldagem para criar este cabo? pois onde moro para comprar um desses terei que gastar 30 reais de passagem (15 ida 15 volta) pois ja rodei a cidade toda e não achei esse infeliz de cabo

se por acaso eu pegar o esquema de componente e unir os positivos RGB na pinagem central do RCA e os terras soldar no lugar do terra do rca funcionaria? pois pela logica sim, mas quero perguntar antes de fazer para não queimar nem o notebook (ou pc) nem a tv que ira comportar o rca

Dentre mais agradeço toda ajuda, pois é pra uso próprio

grato

[Ricardo S Ferreira]

Aqui tem um esquema. Se funciona? Não sei, mas parece mais correto. http://eletronicaeti.blogspot.com.br/2012/02/cabo-vga-para-video-composto-b.html

P.S. Agora olhando melhor, a saída dele é preto e branco. Creio que para color, somente com um circuito eletrônico.

[kitsunesaqua]

@Rick_DF

Agradeço ai o help,sua ajuda foi de grande valia.. vou esperar mais uma semana para ver se alguem consegue achar o esquema colorido, caso não, vai ter que ser o P&B mesmo.

@ALLL

Continuo na espera de um esquema citado. Já antecipadamente agradeço a todos que se propõe a ajudar

Grato

[polar2005]

@Rick_DF

Agradeço ai o help,sua ajuda foi de grande valia.. vou esperar mais uma semana para ver se alguem consegue achar o esquema colorido, caso não, vai ter que ser o P&B mesmo.

@ALLL

Continuo na espera de um esquema citado. Já antecipadamente agradeço a todos que se propõe a ajudar

Grato

Olá Rick.

Que tal em vez de ficar ESPERANDO uma semana por uma resposta, ir atrás dela?? Será que você é a primeira pessoa a querer esse tipo de cabo??

Usei a ferramenta de pesquisa (levou menos de 1 minuto!) aqui do fórum, nesta mesma seção (eletrônica) e encontrei vários resultados interessantes.

Eis alguns deles:

http://forum.clubedohardware.com.br/d-sub-video/981691?t=981691&highlight=cabo+video+composto

http://forum.clubedohardware.com.br/resolvido-adaptador-vga/967017?t=967017&highlight=cabo+video+composto

http://forum.clubedohardware.com.br/cabo-vga-rca/422799?t=422799&highlight=cabo+video+composto

http://forum.clubedohardware.com.br/adaptador-vga-svga/491645?t=491645&highlight=cabo+video+composto

http://forum.clubedohardware.com.br/ajuda-cabo-vgaxrgb/645094?t=645094&highlight=cabo+video+composto

http://forum.clubedohardware.com.br/adaptador-vga-rca/465786?t=465786&highlight=cabo+video+composto

Espero que te ajudem.

[]'s

[kitsunesaqua]

@polar2005

Caro amigo, agradeço desde já a ajuda, sei que não sou a primeira pessoa a querer esse cabo, mas eu sei usar a ferramenta pesquisar, só que eu não conhecia como d-sub por isso não havia encontrado, e quando citei em "Esperar" eu falei isso para que não houvesse fechamento do tópico visto que o amigo rick deu uma solução parcial.

e antes de apelar para o fórum do Clube do Hardware eu inclusive corri atras pelo google.

Veja, sei que muitas vezes o post transparece isso, mas de forma alguma em minhas palavras acima citadas estou com algum tipo de raiva pelo que voce postou no "esperar" apenas estou explicando que antes de criar qualquer tópico em forum, seja qual for, eu pesquiso, só que muitas vezes , por haver muitos nomes técnicos, não ha de se achar

E outra os links que voce citou acima eu ja tinha achado, mas os esquemas é de saida RGB (ou seja componente) eu gostaria de um esquema de solda para um Composto, ou seja saida unica de rca (os famosos amarelinhos)

em resumo, não adiantou nada os links acima, mas mesmo assim agradeço muito o trabalho de te-los procurado e tentado responder o meu post..

grato

[polar2005]

Olá Rick.

Como você não comentou nada sobre ter já pesquisado, muitas vezes recebe respostas que não te ajudam muito. É bom sempre relatar tudo que já tentou para solucionar o problema.

Como já leu os posts que passei, percebeu que o pessoal relata que simplesmente conectando fios não vai conseguir. É necessário um circuito eletrônico para juntar os sinais para e obter o vídeo composto.

[]'s

[Ricardo S Ferreira]

kitsunesaqua, poste aí para o que voce quer tal circuito, de repente existe outra solução...

[kitsunesaqua]

então rick, literalmente é para usa a minha tv como um monitor para que eu possa assim com maior comodidade, assistir video aulas , sem precisar conveerter e queimar midias de dvd à toa. um amigo meu trouxe um cabo que ele comprou onde segundo foi dito pra ele saia do hdmi para o rca, mas... não funcionou pois, prestando atenção na embalagem vi que era para passar de rca para hdmi..

Enfim seria mesmo para isso passar do notebook para a tv, minha tv é modelo antigo (não é lcd que tem entrada de monitor, infelizmente) , Se fosse Desktop eu ate tenho como fazer devido a uma placa de tv que eu posso pegar emprestada, mas no caso a tv é longe do desktop, so me restando notebook mesmo (um dell inspiron N4050)

Desde ja agradeço ai o help

[Ricardo S Ferreira]

Era justamente isso que eu estava pensando, algumas placas de vídeo tem saída S-VHS, e esse é fácil de converter para video composto.

[Francisco Albuquerque]

nesse site tem um tutorial de como fazer o cabo casso alguém procure.



http://www.blognet.odhnet.com/?p=63

[RoxtonN]

Eu comprei o cabo VGAxComposto, conectei na TV, o Windows até reconhece mas a imagem na TV fica toda vermelha. Tem como arrumar isso? Obrigado.



[BCP]

@RoxtonN Você deve estar enviando uma resolução muito alta e o TV não suporta!

Experimente "setar" a resolução do PC para 640X480 ou 800X600. A frequência tem que ser 60Hz!.

[RoxtonN]

2 horas atrás, BCP disse:

@RoxtonN Você deve estar enviando uma resolução muito alta e o TV não suporta!

Experimente "setar" a resolução do PC para 640X480 ou 800X600. A frequência tem que ser 60Hz!.

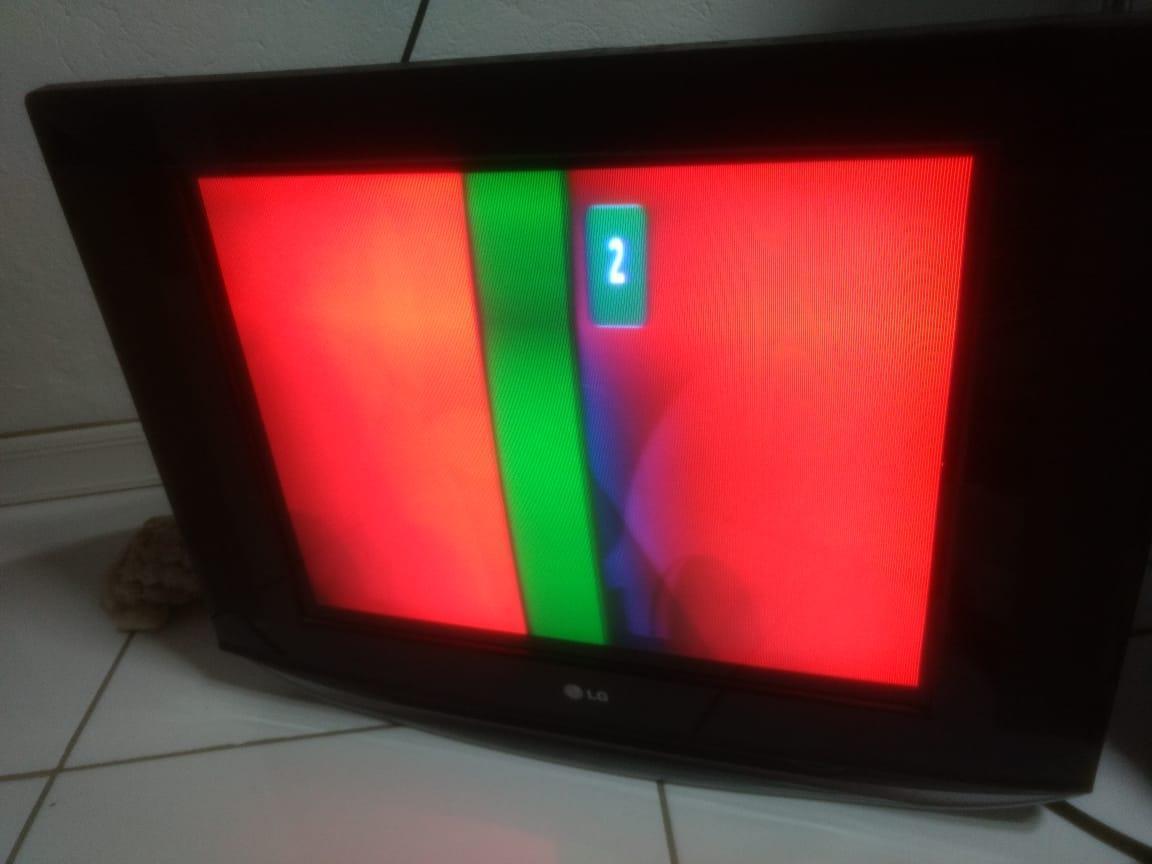

Mas eu fiz isso, como no windows não consigo baixar a resolução de 800x600 então eu entrei com o Linux, o video reconheceu e consegui baixar para 640x480, coloquei 60hz e também tentei com a outra opção que ele me deu 40hz, a tela parou de ficar "correndo" e "piscando", mas continua com aquele defeito de cores conforme a foto.



Será que devo comprar um conversor? Custa em torno de 250reais.

[BCP]

OK! realmente então a saída é comprar um conversor VGA para RCA.

No mercado livre tem por 40 Reais, o que é ruim é o frete, mas talvez você encontra ele ai em sua cidade...

https://produto.mercadolivre.com.br/MLB-860731136-conversor-pc-tv-de-vga-para-av-c-saidas-vga-rca-e-s-video-_JM
