Adquirido! Já havia comprado a versão anterior, impressa. Mas lá em casa "ninguém pega ou mexe nessas coisas" e o livro sumiu kkk. Mas é um excelente livro, consegue ser bastante didático e não se pega a fórmulas complexas. Pra quem tá na faculdade, sabe na prática mas tem dificuldade com as contas (meu caso) é um excelente livro!

Entendi! O 494 é meio abusado no começo pra entender o funcionamento dele, briguei bastante aqui! Quanto aos componentes, normalmente eu conseguia através de sucatas de nobreak, principalmente os MOSFETs. Nobreaks mais antigos usam o sg3525 junto com uma PIC. A parte que tive mais problemas aqui era realmente com o acionamento do Mosfet, a parte do driver especificamente. O indutor eu fiz alguns cálculos e me deu uma certa noção da quantidade de espiras, mas a quantidade ideal eu consegui no chute mesmo rsr (no meu caso 3 ou 4 espiras de não me engano). Sei que deu certo depois que resolvi o problema do Mosfet. Pode acontecer que a quantidade de espiras na saída do transformador esteja insuficiente para conseguir manter a regulação com uma carga maior. Por exemplo, se você quer 150v de saída, enrrole o secundário do transformador para uns 250v +/-. Isso abre espaço para o 494 trabalhar com pulsos pwm menores para manter os 150v de saída. Se você já deixa o transformador setado para 150v o 494 já inicia o ciclo pwm próximo de 100% e fica sem ter como corrigir a tensão. Também não tenho muito conhecimento em eletrônica, principalmente com inversores, mas aprendi bastante nesse projeto também. Nesse projeto eu uso 2 inversores. Um que abaixa de 17~14v para 13.5 e um que eleva para 19v. Esses 17 a 14v vem de um painel solar de 60w. Um dos inversores (o mais "problemático", o abaixador de tensão) vai ligado em uma bateria de 45ah. E tive mais problemas em abaixar a tensão do que elevar. Ainda tenho problemas com esse inversor abaixador. Certamente devo tirar o indutor e colocar um transformador. Só não tive tempo ainda de estudar essa mudança, de como fazer o conversor DC DC isolado, não que eu necessite de isolamento, mas creio que com a oscilação do painel solar, nessa configuração devo conseguir mais potência de saída.

@GuilhermeGB O circuito que está utilizando ainda é o da postagem de 11/05/2020? Se for, tente colocar um drive desses para cada um dos mosfets (q3 e q4) com o circuito em anexo: Talvez o maior rendimento se deva por conta da capacitância no gate do irf640, creio que deve ser menor do que a do irfz44n. Aqui consegui montar um inversor de 12 para 19v para alimentar uma placa-mãe com processador celeron 847n. Uso como servidor de rede em casa, e já está a mais 3 meses ligado sem apresentar problemas. Funcionou sem precisar de ventilação forçada, dentro de uma caixa de fonte atx.

Sei que o tópico é antigo, mas alguém tem o arquivo de download da samsung UN40J5200AG? A minha está travada na tela de configuração inicial, desligando, e não responde os comandos do controle remoto

@GuilhermeGB Por nada! Estamos aqui para ajudar! Quanto ao capacitor ao menos em minha interpretação é para o simples bloqueio de dc, entretanto o seu valor e o do resistor não são escolhidos aleatoriamente, pois leva-se em consideração a frequência de operação do circuito. Creio que sem esse capacitor ocorra uma histerese no amplificador operacional dos terminais 1 e 2, ao menos foi o que aconteceu comigo em alguns testes. Eu não conseguia deixar a tensão do pino 1 exatamente igual ao pino 2. A tensão variava alguns milivolts, hora pra cima, hora para baixo, sempre que eu tentava igualar a tensão dos terminais.

@GuilhermeGB Não sei se dará certo, mas põe um resistor de valor maior entre o pino 2 e 3. (ainda não entendi direito como funciona essa parte do feedback do CI). Em alguns esquemas eu vejo um capacitor ceramico (10n, 4,7n) em serie com o resistor que vai no pino 3. Faça um teste também adicionando um capacitor de 4.7Uf entre o pino 3 e o negativo do CI. Comigo ocorria um ruido ao fazer controle de corrente, e colocando esse capacitor resolveu!

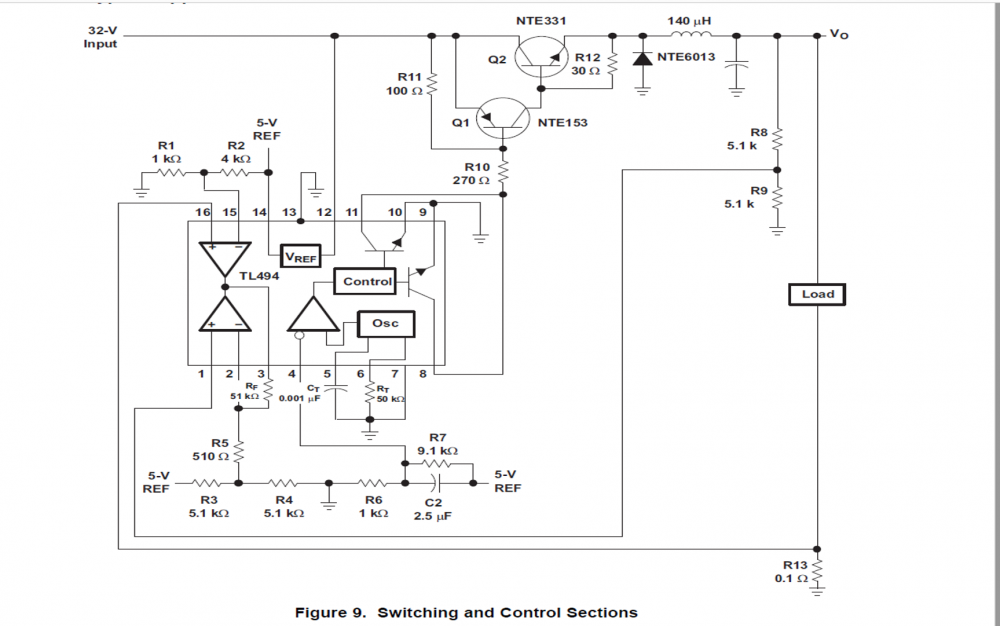

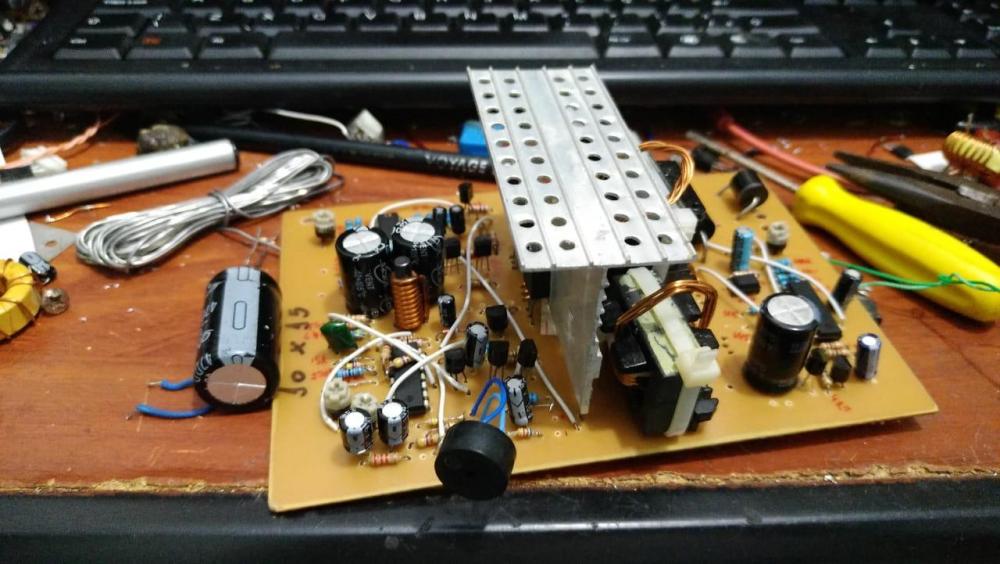

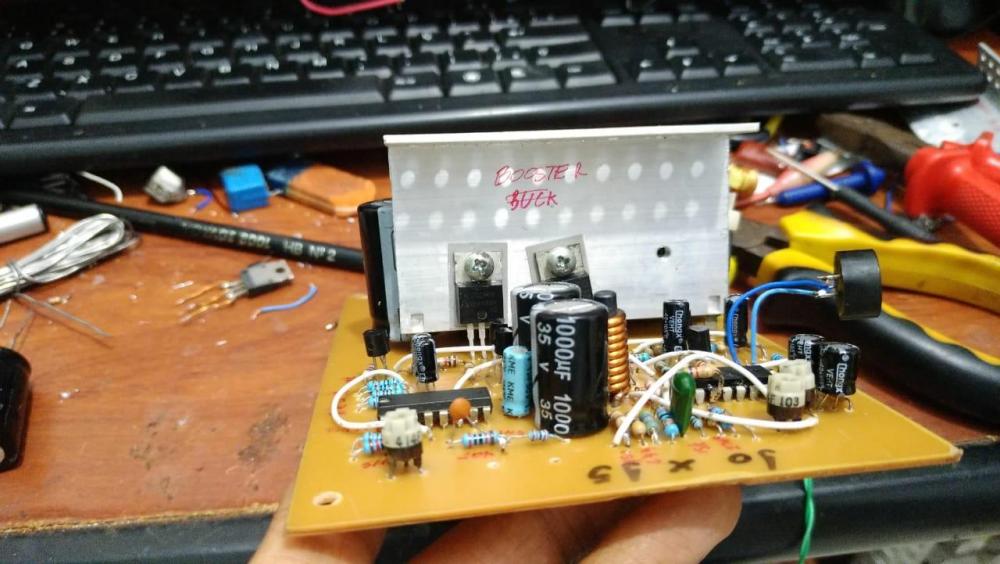

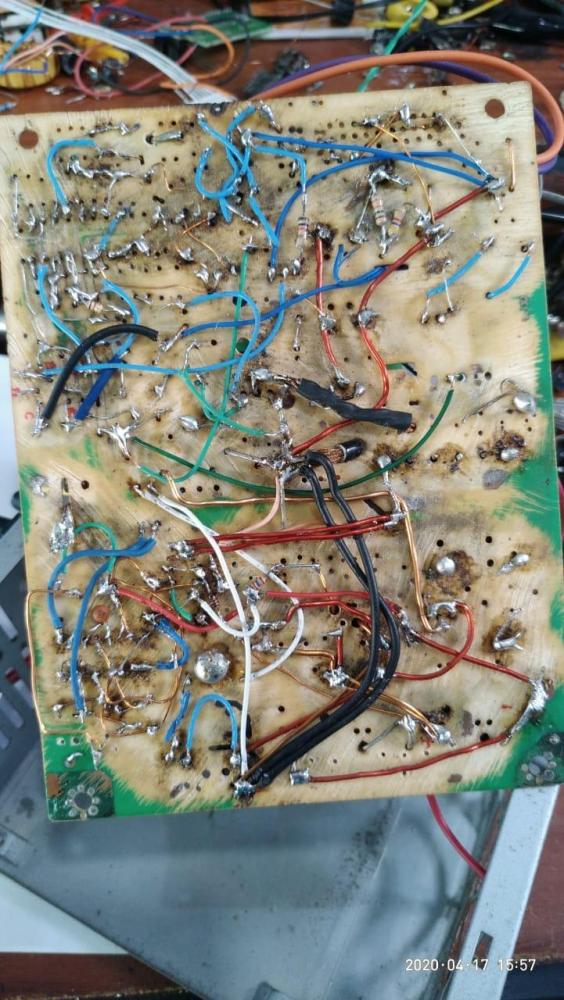

O meu montei na base da aranha mesmo e funcionou, mas tava tão feio e confuso que resolvi fazer uma pci. Nas fotos abaixo da pra ver a bagunça rsrs. No meu caso são dois inversores, um de 13,8v para 19v e outro de 18v para 13,8v. Tive mais problemas em abaixar a tensão do que elevar, justamente por conta do acionamento do mosfet! Demorei a entender que esses carinhas são bem diferente dos transistores no que tange ao acionamento. Sugiro que baseie-se no circuito que vou anexar, que é o do datasheet do fabricante do TL. Qual é a tensão que está colocando na entrada do transformador? Uma Sugestão também seria usar um potenciômetro para ajustar a tensão de saída. Quando estava começando a fazer aqui, estava calculando com base em resistores. Mas a potencia disponível variava conforme a tensão que eu ajustava (problemas de acionamento do mosfet, núcleo inadequado, quantidade de espiras inadequadas). Quando baixava a tensão de saída, o circuito funcionava melhor. Depois de funcionando corretamente, você pode voltar a calcular os resistores e colocar no lugar novamente.

@GuilhermeGB Também estou começando agora nessa parte de fonte chaveada. Mas quando limitou a tensão em 220v provavelmente o TL494 ja deve estar trabalhando com o máximo ciclo ativo, sem margens para que os pulsos possam "crescer". Nos testes de um inversor de 18 para 13,8v que montei aqui, precisei fazer a realimentação por meio de um fotoacoplador. O lado do transistor do fotoaclopador liguei entre o os 5v de referencia que o CI fonece e o terminal 1. E entre o terminal 1 e o terra, coloquei um resistor salvo engano foi 270r. A saída do trafo também deve ser um pouco maior que a tensão de saída desejada, creio que pelo menos uns 50% para que o Ci consiga ter certa folga. No meu inversor aqui, quando em carga a tensão costuma baixar 0,2v e permanece estável nisso (Se eu colocar mais carga a tensão não cai, por exemplo sem carga=13,8v, com carga de 1a = 13,6v, com carga de 3a = 13,6v), tanto no que eu montei quanto numa fonte atx que eu alterei (que também usa o TL494). No meu caso, essa pequena queda de tensão torna-se de certa forma prejudicial por que tenho um limite um tanto estreito de tensão (Preciso da tensão em 13,5v com carga ou não)

Esse KR75l provavelmente não é um mosfet e sim o tiristor que liga e desliga o fusor! O mais comum nessa fonte é estourar o capacitor, queimar o fusível e o mosfet.

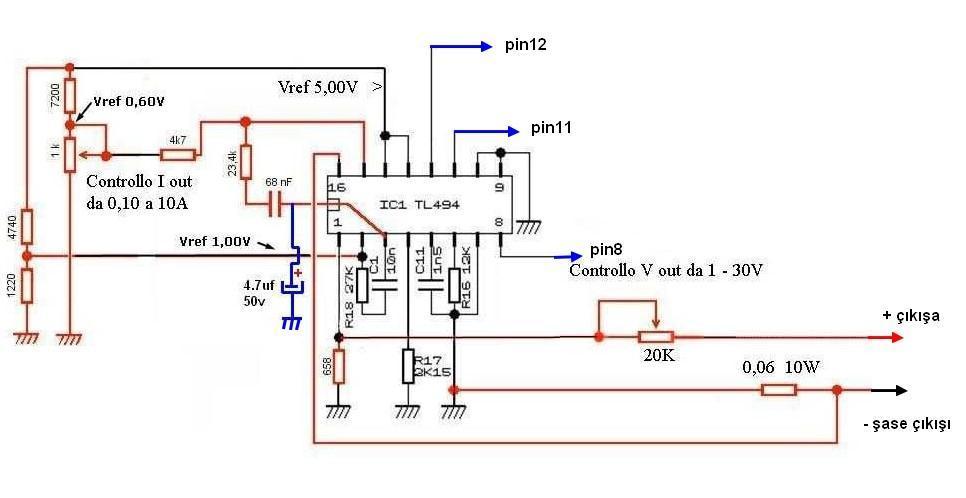

Olá, boa tarde! Consegui solucionar o problema. Andei pesquisando em alguns sites e encontrei a solução. Eu sabia a solução seria adicionar um capacitor, só não sabia onde. Com as informações do site https://320volt.com/en/akim-voltaj-ayarli-atx-smps-guc-kaynagi-modifiye/. Vi que foi colocado um capacitor de 4.7uF entre o pino 3 e o terra do CI, solucionando o problema. Inclusive lá no site tem as formas de onda antes e depois de adicionar o capacitor. O circuito base que estou usando é esse em anexo. Peguei uma fonte ATX, isolei os terminais 1e 2,15 e 16 do CI para controlar a tensão e a corrente. O capacitor está em Azul, na segunda imagem em anexo. Com a adição do capacitor, ao menos em minhas aferições, a fonte se mostrou mais eficiente, e aqueceu menos.

Desculpas ao ressuscitar o tópico, mas estou com o mesmo problema aqui. Quando o TL começa a limitar a corrente, um apito surge na fonte. Sei que deve ter como resolver isso, pois o fabricante não ia desenvolver um CI que "gritasse" ao ativar suas proteções. Já adicionei capacitores, um resistor em serie com o terminal do ci, e um capacitor jogando no terra mas nada resolve! Mais alguém ai passou por esse problema e conseguiu resolver? Obrigado!

Boa noite! Você ja efetuou o procedimento acima?

Isso já aconteceu bastante comigo! Lembro que tinha que pegar um secador de cabelos, para aquecer a fonte por uns 30s para que conseguisse partir! Batava o tempo esfriar para ela só "pegar no tombo" rsrs. Olha que na época o pc era modesto: HD80 IDE, processador Celeron D315 de 2,13GHz e 512MB de ram e um gravador de cd e outro de DVD. Mas isso não durou muito: Tratei logo de dar uma reforçada nela e realizar algumas melhorias com adição de componentes que faltavam, resolvendo assim o problema da dificuldade de ligar quando fria (eram os capacitores do primário, rotulados em 330uF e na verdade eram de 180uF), até poder comprar uma seasonic de 520w, testada e recomendada aqui pelo site! Foi o único modelo dentre os testados no site que encontrei a venda na época aqui, junto com o meu fornecedor!

Olá amigos boa tarde! sei que o tópico já e antigo mas aqui eu conseguir solucionar, e minha resposta poderá ajudar os demais. O notebook foi um LG S430. Entrei pelo modo de segurança e na pasta arquivos de programas eu renomeei a pasta da intel que possuía o conteúdo do bluetooth para intel.old. Em seguida fui na pasta do Windows\system32\drivers e apaguei o arquivo amppal.sys. Após isso reiniciei o note e ele funcionou normalmente!

Uma forma de você testar a fonte Lívia, é você desconectar todos os fios que vão ligados na placa-mãe e nos drivers. Em seguida, com um pedaço de fio, junte os fios verde com qualquer um preto que a fonte deve ligar. Caso ela não ligue, provavelmente estará com defeito! Porém mesmo que ela ligue ainda assim não é possível diagnosticar se a fonte está realmente boa, pois ela poderá está apresentando tensões abaixo do normal e também elevados índices de ruído, tornando as suas tensões de saída "sujas". Pelo link da fonte que enviou, já dá pra perceber que ela não é nada boa!

Olá amigo boa tarde! O TIP41 / TIP42 possui características muito semelhantes, da uma olhada depois!

Tranquilo! Acontece! Precisando é só falar!

Olá amigo, boa noite! normalmente o fato dos coolers girarem e pararem significa que alguma proteção da fonte foi acionada, mas cada caso é um caso. Veja se não conectou nada errado, se nenhum conector esta encostando no gabinete. Caso esteja tudo OK, pode ser algum curto na placa mãe. Normalmente o teste que faço é desconectar o cabo ATX e ligar a placa e ver se os ventiladores giram normalmente (coisa de 1 ou 2 segundos) e desligo. Caso girem é provável que o defeito esteja na placa mãe, se não, provavelmente estará na fonte (o que não descarta a hipótese do defeito estar localizado na placa).

Beleza isaquepc! Nesse caso é o melhor a ser feito, já que ainda esta na garantia! Precisando é só falar! Creio que realmente pode ser problema físico na placa! A Intel agora que se vire rsrsr!

Olá amigo, boa tarde! Veja esse link da intel, pois pode ser que resolva http://www.intel.com/support/pt/motherboards/desktop/sb/cs-023360.htm Qualquer duvida só perguntar!

Sei que tem um bom tempo que o topico não é mais visto, mas a solução que encontrei pode servir para outras pessoas. JoeTanToBr, no meu caso resolvi da seguinte maneira: Em uma outra maquina executando o windows 7, copiei a dll dnsapi.dll da pasta c:\windows\system32\ para o mesmo local da maquina qual eu não conseguia acessar as configurações tpc/ip. na minha situação resolveu.

Olá Flaviodelima! Também fiz isso na minha fonte! Reforçei os capacitores, troquei os diodos retificadores do secundário, adcionei também as bobinas que faltavam e coloquei também bobinas de filtro de AC na entrada bem como capacitores de supressão de ruido. Ficou shou de bola! Antes de manha cedo o pc não ligava ou quando ligava reiniciava quando estava carregando o windows, depois do reforço nunca mais! Recentemente ela ficou sem querer liguar de manha cedo, fazia um ruido e não partia, só após uns 10 minutos ela ligava. Como na época não tinha um capacimetro (leia-se $$ rsrs) pegava um secador e esquentava a mesma, bastava uns 30s que já era suficiente. Quando consegui um capacimetro retirei os 2 capacitores do primário e qual não foi minha surpresa? Rotulados com 330uF apresentavam apenas 229uF! Foi na lata! Troquei por 2 de 470uF e bastou! E hoje cerca de 2 anos após a modificação a fonte segue aqui firme e forte e estável!

Olá Saviosts, Boa Noite! Também tive o seu mesmo raciocíno, do fato da placa de som não ter banda passante até os 53khz. Mas já resolvi o problema para controlar os níves da subportadora de 19khz. E quanto a geração do stereo rogerazambuja, eu utilizei o CI BA1404, que é um transmissor de fm stereo, eu isolei a parte de RF dele e montei apenas a etapa de audio, recolhendo a sub portadora de 19khz e 38Khz, controlando ambas um trimpot individual para cada frequencia, e em seguida as duas são misturadas e aplicadas na entrada de um pré amplificador, e após este a entrada do transmissor. A qualidade do audio e a separação dos canis é muito boa. Espero ter ajudado.

O seu transmissor não precisa ser stereo não. A função de gerar o sinal piloto de 19Khz, a subportadora de 38Khz é cumprida pelo stereocoder. Só uma pergunta: como é que eu faço para controlar o volume da sub-portadora de 19Khz?

Boa Tarde amigos! Eu, montei um pequeno Transmissor com o BD135 (o original era o BF494 , mas fiz algumas alterações). Ele funciona bem (pega em aproximadamente uns 150 MT com um receptor awiva (CI TA8122AF) a partir daí o sinal começa a falhar, mas tem um pequeno grande problema: O audio não sai limpo, sai com uma roqueira infeliz, algumas vezes sai limpo mas não 100% e gera um porrada de harmônicos. A fonte é de 18vdc e estabilizada por um capacitor de 100n, duas bobinas de 6mH (uma no positivo e outra no negativo), um CI regulador 7812 e mais 2 capacitores após o regulador um de 1000uF e outro de 100n. Ao menos a freqüência é um pouco estável, não varia muito. Breve colocarei o esquema para questionamentos.
