Pode desmontar e desenrolar o secundário e contar quantas espiras tem. Daí saberá quantos V por espira. Depois enrola novamente

Muito simples: Só diminuir as espiras do transformador. O mais difícil será saber quantos volts ele tem por espira para poder diminuir a quantidade certa de espiras da saída. Espera-se também que a bobina de saída esteja enrolada por cima da bobina de entrada, para ficar mais fácil de fazer a modificação. De qualquer forma terá que desmontar o transformador. adicionado 1 minuto depois Mas você quer diminuir para 24Vac para qual finalidade? Quer realmente 24Vac (Corrente alternada) ou quer 24V DC?

Estabilizar ou reduzir? Existem diferenças... Estabilizar é tornar estável, invariável, que não varia o valor. Ou que pelo menos varia obedecendo uma margem mínima, tal como; 1% ou 5% ou 10%. Reduzir seria apenas abaixar para 30Vac, mas sem estabilizar. Estaria sujeita as mesmas variações da tensão de alimentação na rede elétrica.

Pelo fato de ser pulsos retangulares de 15Khz com 50% de ciclo ativo e ainda os pulsos estabilizados em exatos 3500V, terá certa complicação no projeto. Mas te adiando que por ser pulsos de 15Khz com ciclo ativo máximo de 50%, facilita muita coisa. O que complica é estabilizar os pulsos em amplitude de 3500V independente se tenha ou não carga de 50w. Mas tem jeito. Precisa primeiramente de um transformador de ferrite simples com o primário calculado para 12V no estilo dual forward. Pesquise esta frase. O secundário deverá ser calculado para sair 3500V. Mas só deve ter cuidado com a isolação. A cada x camadas tem que isolar com uma fita isolante de alta temperatura certo? Quanto a estabilização vai ser um pouco complicado pois você quer manter estabilizado pulso por pulso dos 15Khz. Então terá que alimentar todo o circuito já com uma fonte de 12V DC que irá ajudar a tensão de alimentação, subindo ou descendo a tensão em fundão de uma amostra dos 3500V da saída. adicionado 5 minutos depois Irá funcionar igual a transformador de pulsos. Só que em potência mais alta, de 50 watts. Só que a alimentação deste circuito de transformador de pulsos terá que ser estabilizada. Estabilizada nos 12V.

Faça as trilhas com no máximo 3 milímetros de espessura. Daí você solda nela um fio rígido sem isolação daqueles de espessura 10AWG. Isso vai ser suficiente para esta corrente. adicionado 6 minutos depois

Mais uma contribuição: https://www.youtube.com/watch?v=B69rVmtIg34&feature=youtu.be

Pulsando em qual freqüência? A largura dos pulsos ultrapassam 50% do ciclo ativo? Se não ultrapassar 50% dá para usar transformador. Qual potência disso?

O link que funciona: https://hw-by-design.blogspot.com/2018/08/vrm-discrete-33v-buck-converter.html

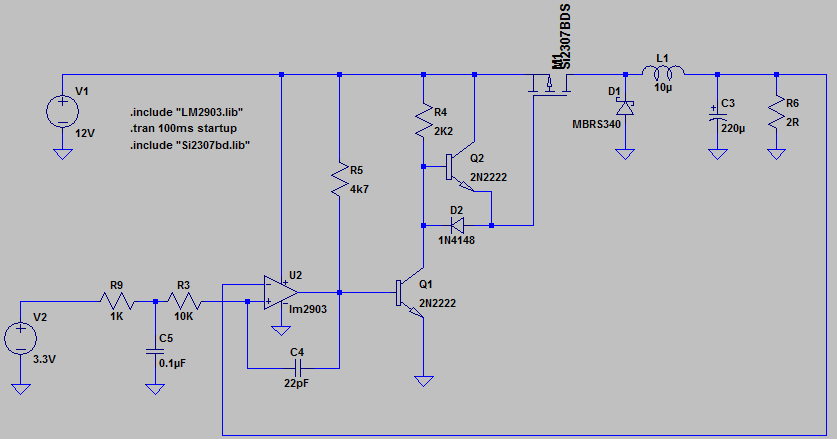

Tem uns esquemas auto-oscilantes de conversores buck já mencionados aqui. adicionado 2 minutos depois Tem uma versão com mosfet: https://hackaday.io/project/2145-smps-replacement-for-7805/log/36375-discrete-33v-buck-converter A tensão de saída é determinada de V2 O comparador pode ser usado um modelo mais comum do tipo LM393 ou similar. Dá até para usar Op-amp que seja rápido. Um mosfet de canal P muito comum é o IRF9540 Tem ainda o P15P12, o IRF9530N, e o IRF9640. O circuito ainda tem margem para modificações e melhorias.

Talvez isso não seja nem de potência. É algum sinal com op-amp que ele quer. Não conheço equipamentos que precisem de AC em 12V que tenha essa necessidade. Motor não é. Pois os motores AC são de 100 a 240Vac. Eu até conheço um motor de indução de 28Vac por 10Kw. Mas é de uso especial em empilhadeira e a corrente é bruta. A maioria das coisas alimentadas com 12V AC, tem retificador depois e o controle pode ser feito do lado DC com mosfets... Mesmo que seja uma lâmpada, pode ser feito o controle em DC...

Isso me lembra também um oscilador cuja amplitude da tensão senoidal é controlada por uma referência DC que varia de Zero V até 5V. Geralmente usada como referência para gerar senoide em inversores senoidais por PWM.

Variac com servo motor:

A sugestão do link é usar apenas o diodo do mosfet. Minha sugestão é além de usar o diodo do mosfet, fazer ele conduzir. Acionar o gate do mosfet no momento que precisar do diodo. Se você acionar o gate de um mosfet IRF1404 no momento que precisar do diodo interno dele, este mosfet vai dar queda de tensão de apenas 0,060V quando conduzir 15 amperes. Está bom ou precisa de menos queda de tensão?

Use mosfets do tipo IRF1404 Ou ainda IRF3306 Use os mosfets como diodos. Use o diodo anti-paralelo do próprio mosfet. Daí quando for a hora de conduzir, você bola um circuito de disparo que acione o Gate. Com isso o mosfet vai conduzir, eliminando a queda de tensão do diodo anti-paralelo interno e vai ficar com apenas alguns milivolts de queda.

Eu não sei qual a eficiência daquelas pecinhas quando o uso do trafo do microondas é como máquina de solda. Pois são peças muito finas. Elas servem para limitar um pouco a corrente para funcionar como fonte do microondas. Um tipo de fonte com corrente um pouco limitada. Só não sei a eficiência quando você faz um uso diferente. Eu tenho uma aqui que deixei essas peças. Em 127V o trafo dá 7 amperes a vazio. Vou pôr uma bobina no secundário (Tinha retirado) e fechar curto-circuito para observar se a corrente do primário sobe muito.

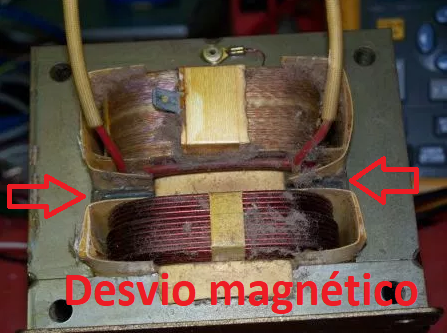

Mesmo as máquinas de soldas mais simples, não usam transformadores comuns. Eles tem um núcleo móvel com desvio magnético. É um transformador que tem desvio magnético no centro que impede de todo o campo magnético ir pro secundário. Se você faz o núcleo entrar completamente no trafo, só um pouco do campo magnético chega no secundário. Isso funciona como um indutor ajustável. Se você retira totalmente o núcleo móvel de dentro do trafo, quase todo o campo magnético vai pro secundário. Daí a máquina fornece a corrente máxima. Não é um trafo comum. Ele funciona como se tivesse um indutor regulável em séria com a saída. Se você pegasse um transformador comum destes de fonte de alimentação de mesma potência deste de sua maquina de solda e fechasse um curto na saída.... O disjuntor geral de sua casa desarmaria por causa do curto-circuito. adicionado 13 minutos depois O trafo de microondas também tem um desvio magnético, pois no microondas ele tem que funcionar meio como fonte de corrente limitada. Veja: adicionado 14 minutos depois Mas quando o pessoal retira as bobinas para fazer de maquina de solda, o pessoal retira estes Shunts magnéticos. Daí o trafo perde a característica dele de corrente com certa limitação.

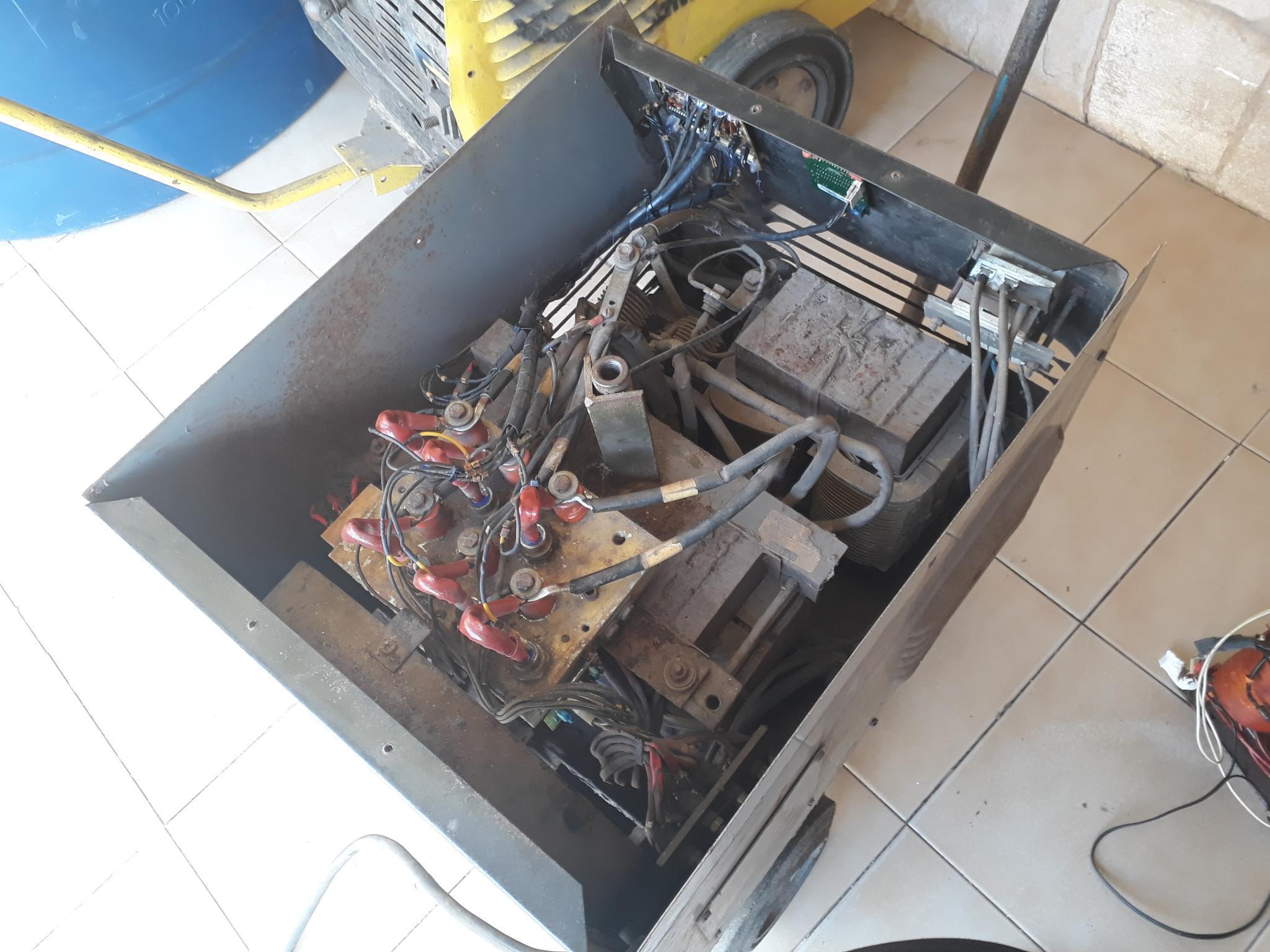

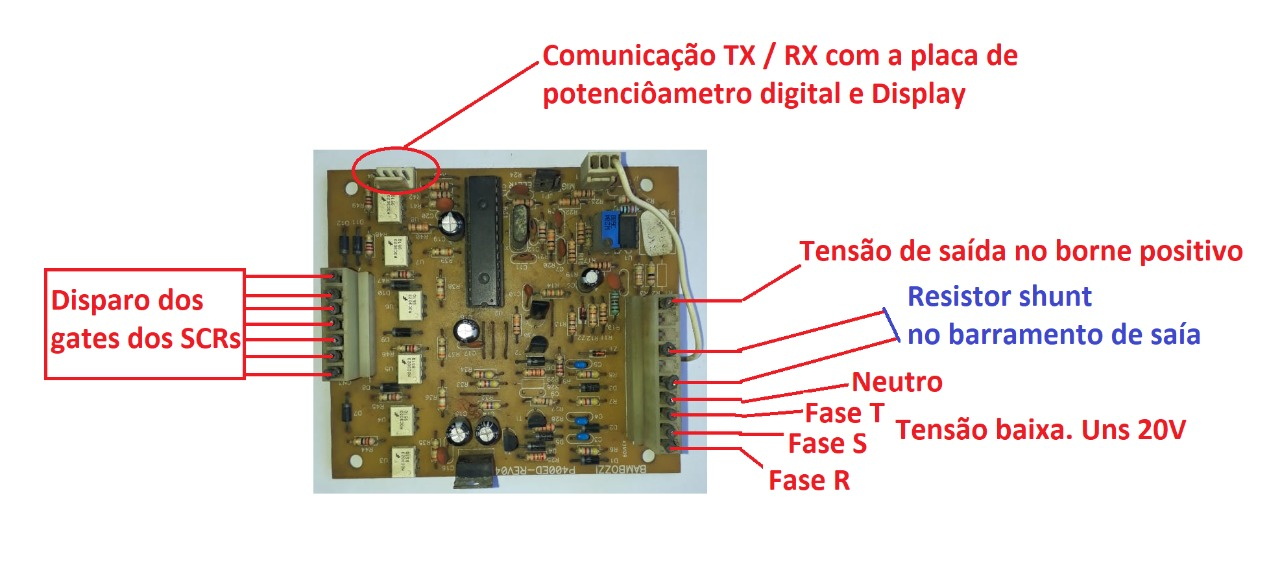

É que as maquinas de solda de transformador não são transformadores comuns que se você fecha curto, queima bobinas. Elas tem uma limitação de corrente. Tem uma especie de shunt magnético que na prática funciona como se tivesse um indutor em série com a saída que limita a corrente. Nos transformadores de solda quando você fecha um curto, eles não entram em estado de curto-circuito. Ficam na potência normal e na corrente escolhida. São chamados de transformadores de corrente constante, que no caso ainda é ajustável. Recentemente reparei uma maquina trifásica de 440 amperes de transformador. Ela tem um transformador trifásico normal que abaixa para 60V trifásico. Depois estas 3 fases são retificadas por SCR controlados por ângulo de fase e vão para um indutor na saída. O SCR controla o disparo tal como um dimmer de lâmpada. Só que mais preciso, em função da corrente escolhida. É uma máquina bem precisa. Pode fornecer desde 1 ampere até 440 amperes. adicionado 13 minutos depois adicionado 16 minutos depois Aquele "transformador" perto do disjuntor trifásico é um indutor de 440 amperes O transformador maior é o que abaixa de 220V para 60V No dissipador os SCRs modelo parafuso. O barramento que leva até o indutor na verdade é o resistor Shunt

O transformador de microondas de 127Vac tem 3.2Cm de largura por 6.5Cm de empilhamento. Dá 1V por espiras. Consome 7,7ampetes em 127Vac a vazio. adicionado 1 minuto depois Você coloca lá no programa a altura e a largura. Daí altera os dados de forma que a tensão por espiras fique em 3.2V.

Serve. Só que trafos de microondas são saturados. São calculados com mais de 12000 gauss e são de baixa eficiência. Não são feitos para ficar ligado o tempo todo. Eu tenho um que retirei a bobina de alta tensão e deixei só a bobina de 127V. Vou por 3 espiras para ver quantos volts ele dá por espiras. Também vou ver a altura do empilhamento e a largura da perna central.

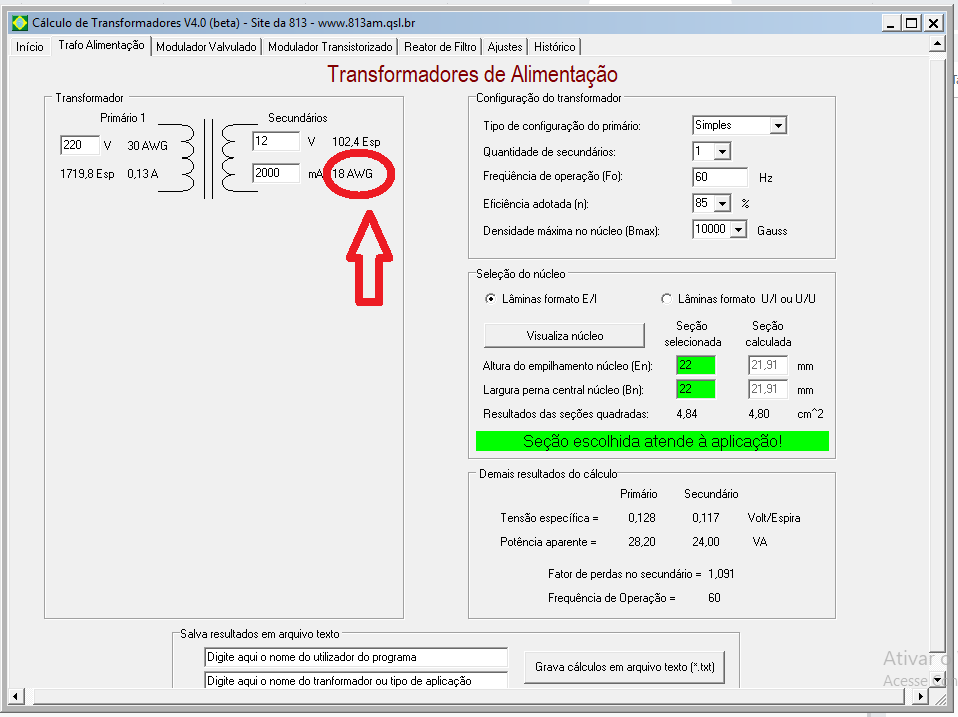

O software foi ainda mais rigoroso que você. Indicou logo 18AWG: adicionado 9 minutos depois Eu gostei deste software. Comparei ontem um transformador de um no-break com os cálculos do software. O trafo do no-break dá 400W...O software calculou o trafo corretamente

Dá um trafo de 5.4Cm². Parece que está correto. O número de espiras exagerado é porque se trata de um trafo pequeno. Com área muito pequena. Além do mais tem a corrente de magnetização que é bem menor que as dos trafos grandes. Por causa destes detalhes, o trafo pequeno vai precisar de muito mais espiras que os trafos grandes.

A única área que importa é esta: Altura do empilhamento e largura da perna do meio das chapas.

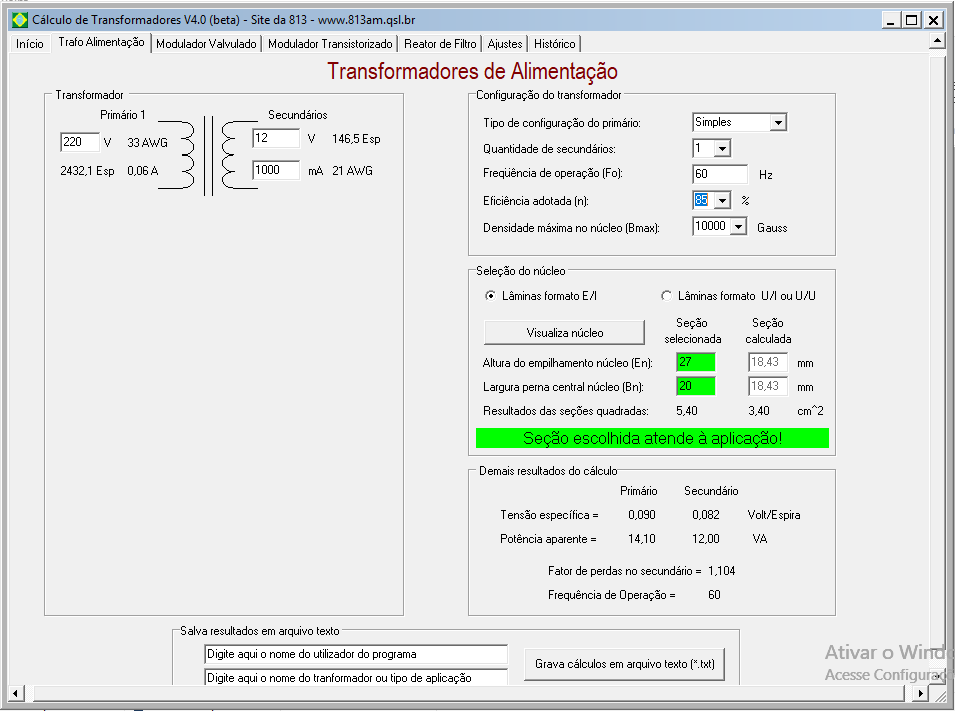

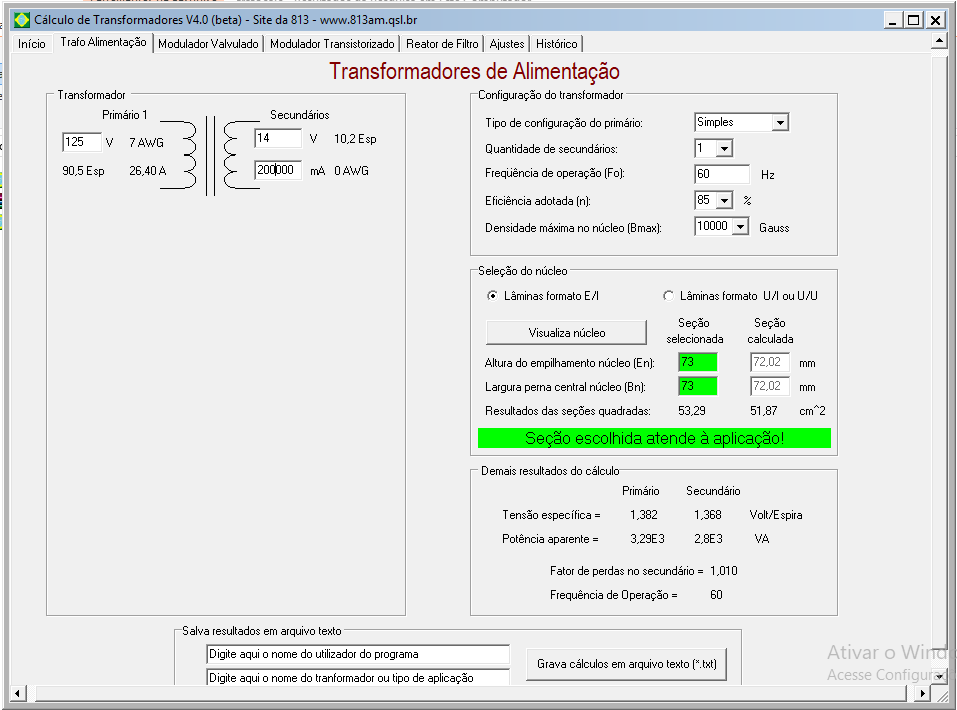

O número de espira varia vai variar de acordo com a área ao quadrado da perna central. Se não me engano, um transformador que tem perna central de 54cm² vai precisar de umas 80 a 100 espiras para 127Vac. Se não me engano, o tamanho do fio não muda. Mas as o número de espiras acaba variando em função da geometria do núcleo: Núcleo maior vai dar menos espiras, pois cada espiras consumirá pedaços maiores de fio. Núcleo menor acaba dando mais espiras pois cada espira corresponde a um pedaço pequeno de fio. Qual a área do seu trafo? A área se calcula medindo a base vezes a altura da perna central. adicionado 15 minutos depois Veja uma simulação que fiz para um trafo de 2800 watts: O número de espiras que deu está dentro dos valores que citei. Observe que o número de espiras pode aumentar um pouco se eu diminuir a densidade para ficar abaixo de 10000. Ou ainda o número de espiras pode diminuir se eu aumentar a densidade para acima de 10000. Se não me engano, se as lâminas do trafo forem daquelas de grãos orientados, você pode usar densidade de até 12000.

Você não se explicou direito. Quer criar um gerador ou inversor que gere 115V por 400Hz? Ou quer uma fonte que opere nas tensões e freqüência citadas? Como já disse, fonte chaveadas sem PFC funciona muito bem.

Se for fonte chaveada e se esta for sem estágio PFC, vai funcionar tranquilo em 400Hz. Eu diria que funciona até melhor que em 60Hz.
