Airtonarl

Se trocou todas as barras, com certeza o defeito está na fonte ou principal. acredito que esteja normal, pois ela tende a cair quando os LED´s ascendem... verifique: 1- circuito de proteção do blacklight ( na placa da fonte ). 2- Se a placa principal está mandando o sinal de "BL-on" para a placa da fonte.

Já trocou os eletroliticos da linha? quando disse que talvez não fosse possível isolar, seria pelo fato de o micro precisar desta tensão para fazer a TV funcionar.

Baixo quanto ? tem que ver se é um valor consideravel. Se for um valor consideravel, verifique os dois ZENER´s da linha. (DZ806 e DZ807) Acredito que os capacitores já tenham sido verificados. Caso esteja tudo normal com os componentes acima, voce deve verificar os circuitos e componentes que estas linhas alimenta, por exemplo: o 8V6 alimenta o Ci BU4052BCF, responsavel pela comutação de entrada de de audio. se possível, retire ele da placa ou isole sua alimentação. Ja os 8v vai para o Ci principal, neste caso, acredito que não seja possível isolar, então verifique apenas os componentes das linhas. Faça pela ordem que falei, pois como as duas estão baixas, possa ser que o problema esteja mesmo na parte de regulagem das tenções.

Tente isso : Baixe o novo solftware no site da Panasonic. Grave em um pendrive com menos de 32GB. Ligue o aparelho com a tecla "POWER" pressionada. Depois de alguns segundos vai aparecer no display "READING", solte o botão aguarde ate aparecer escrito "SUCCESS". Pronto, tira da tomada e liga novamente. ou: baixe o arquivo no link abaixo e clique em procedimento para ver o passo a passo... https://panasonic-br.zendesk.com/hc/pt-br/articles/360047485051-Atualização-SC-AKX18

O ideal seria colocar outra chupeta caso voce tenha uma e dar uma limpeza no tubo( retirando o excesso de silicone, se a nova chupeta vazar, poe silicone tambem... ligue a TV no escuro e passe uma chave de fenda no fio da chupeta, as vezes ele vaza pelo fio. Verifique tambem no proprio flyback...

Estas TVs de tubo apresentam muitos problemas mesmo com o componente de determinado circuito (onde está o defeito) medindo como "bom". Principalmente transistores e capacitores. Troque ele... se não tiver o original, pode colocar BF483 ou BF485. Só tome cuidado com a pinagem que é diferente.

Se puder, troque já trocou? (C808 22uF/50v) não se esqueça de conferir o fotoacoplador. Se possível, troque os BC´s do standby(mesmo medindo bom) outra coisa que eu faria era retirar Q404 e Q405 ( um de cada vez )

Que bom que deu certo.

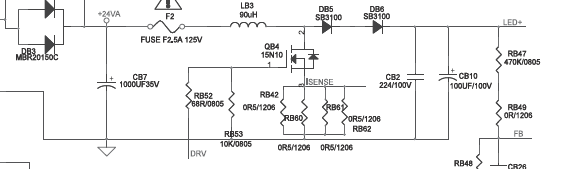

Faça uma varredura nos componentes da linha(principalmente Diodos e Resistores) . Verifique o próprio QB4. Me parece que esta é a linha de alimentação dos LEDs, se for, desligue os FLATs ou CABOS que vai para os leds e veja o que acontece. Pode haver problemas nas barras de LED.

Apesar de ele trabalhar com uma tensão menor, acredito que não terá problemas... pelo menos para teste.

Já verificou os transistores BC´s do standby(Q806, Q807 e Q808) ?

Ele é um MOSFET de 7A, 650v, canal "N"... Coloque um destes, 7N65, 8N65, 9N65 ou 10N65. OBS: Verifique o capacitor (azul) que vai nos terminais dele.

Boa noite pessoal. Gostaria de saber se algum amigo tem o datasheet desta tela, pois não encontro em lugar nenhum. Estou fazendo uma adaptação de uma tela em outra tv, mas so encontrei o datasheet da tela que vou utilizar. E na Tcon não tem a indicação dos sinais LVDS que preciso. Se algum colega conhecer esta Tcon e puder me ajudar com a pinagem dos LVDS serei muito grato.

se está acontecendo mesmo sem o microondas está funcionado, então pode ser transformador, relé ou como comprou usado, acredito que não esteja mais na garantia. se conseguir isolar o buzzer, saberá se o problema está nele ou não.

Este barulho tambem pode está relacionado com fuga de alta tensão (gerando faiscas), causado por mau contato nos terminais... Quando isto acontece, geralmente é no conector do magnetron, chega a ficar preto o conector. OBS: se for fazer alguma observação interna, faça sempre com o aparelho desconectado da rede elétrica, pois o microondas trabalha com alta tensão, e o choque é bem desagradável...

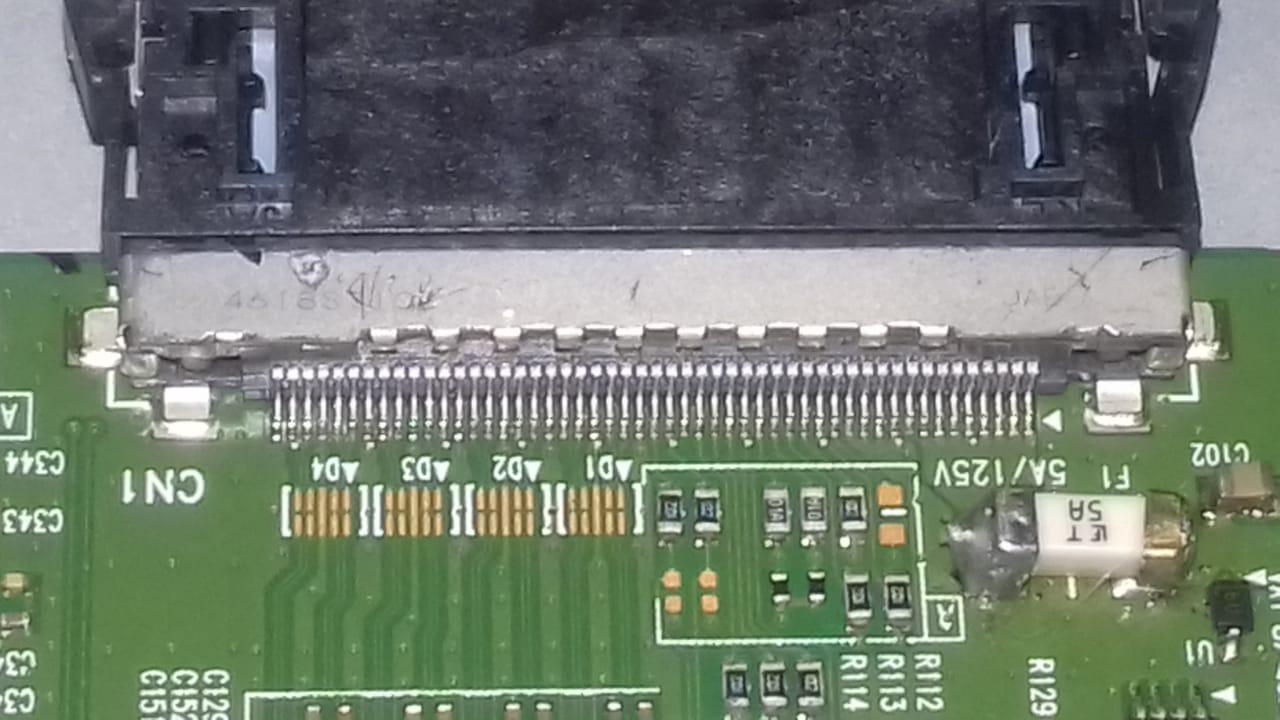

Boa tarde a todos. peguei este TV (49UB8300) para consertar e quando retirei a tampa traseira, percebi que ela ja havia sido "mexida". notei que o fusível da T-CON foi trocado e que faltava um transistor SMD na mesma. a posição do transistor é Q3. No titulo tem o modelo da T-CON. se algum amigo tiver a referencia do mesmo eu agradeço a ajuda...

parece problema de capacitor. cerifique o capacitor maior da fonte C816 juntamente com o capacitor eletrolitico pequeno do primario ( geralmente é de 10uF/50v ), as vezes eles esgotam. verifique tambem os capacitores do secundario, principalmente dos 13v. verifique se não tem diodo em curto, principalmente o D410 e D409,na linha dos 13v e 51v do FLY. verifique os transistores de proteção Q404 e Q405. por ultimo verifique se não tem resistor aberto ou esquentando, de enfase no R822 e RF431. Esta tv tambem da muito problema nos transistores BC´s...

Faça este teste com a tv ligada, como voce disse, no modo "ON"... A placa principal deve está mandando algum sinal na base do Q7, fazendo com que ele "aterre" os 12v...

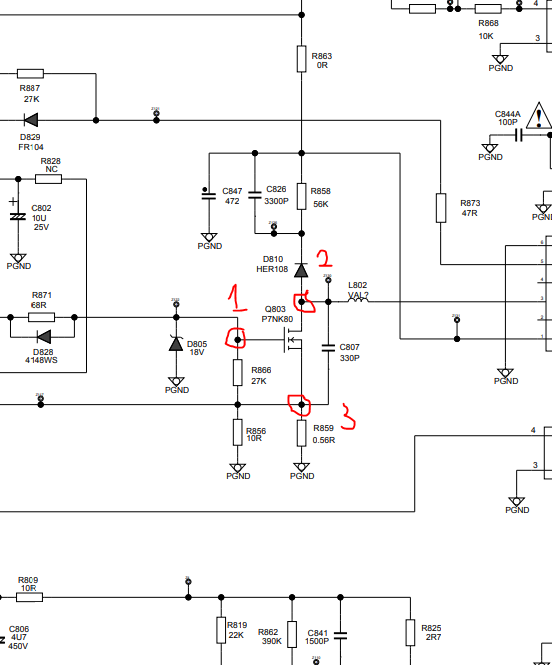

o componente não é um resistor, nem transistor, e sim um MOSFET... o primeiro terminal é o GATE, ele vai ligado ao R866 e ao katodo do D805 o terminal do meio é o DRENO, vai ligado no anodo do D810 o terceiro terminal é o SOURCE, vai ligado em R859. Só toma cuidado para ligar no lado certo de cada componente... segue o esquema abaixo :

antes de condenar o Ci, teste Q3 e Q7, compare os dois para ver se um está acionado e o outo não. verifique a tensão na base de ambos. verifique tambem os resistores dos dois circuitos.

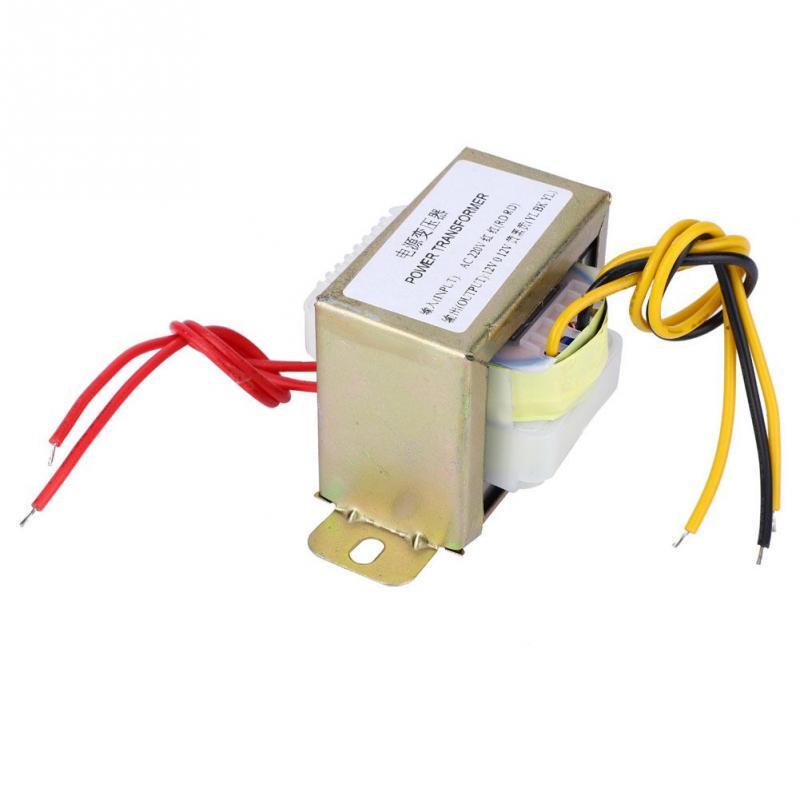

até seria possível encontrar ou conseguir estas tensões, analisando o circuito primário da fonte, porém, alem do trabalho, ainda teria o "perigo", já que iria manusear uma tensão, apesar de pequena, que não estaria isolada da rede(passando por algum transformador isolador). para o seu caso, acredito que o melhor seria conseguir esses transformadores pequenos((110v/220v) / (5v,12v)) que já fornecem estas tensões. eles são faceis de ser encontrados em sucatas de radios e outros aparelhos.

quando de faz uma formatação rapida, o sistema cria estas pastas abaixo terminadas com ".old", nelas ficam os dados do computador antigo e tambem o nome. se ele tinha um login com seu nome, vai está escrito lá...

a primeira coisa que voce precisa saber é que talvez não seja possivel ter o efeito de imersão do home, ou seja 5 canais de audio isolados (5.1), principalmente se utilizar entradas auxiliares RCA ou P2... - a potencia do aparelho de som não pode ser superior a potencia dos falantes das caixas. - a impedancia dos falantes das caixas não pode ser menor que a do aparelho de som (como as saidas do aparelho trabalha com 6 ohms, se o seu for 6 ou 8 ohms dá certo) -voce pode ligar o SUB( central ) na saida LOW do aparelho, (verifique a potencia das saidas e a potencia das caixas) -

este componente meio que explode por conta propria, então acredito que apenas ele danificou, mas por garantia, troque o diodo próximo a ele e verifique outros componentes ao redor. e,

caso esteja colocando um pedaço de fio em vez do fisivel, ainda penso que não está dimencionando corretamente... fusivel nao vai esquentando ate abrir, ele abre de uma vez, principalmente se o magnetron estiver em curto.
