O Intel 905P de 960 GiB - parte 2
Removendo a chapa protetora, vemos o lado da solda da placa de circuito impresso. Aqui, temos 14 chips de memória 3D XPoint.
Figura 5: lado da solda

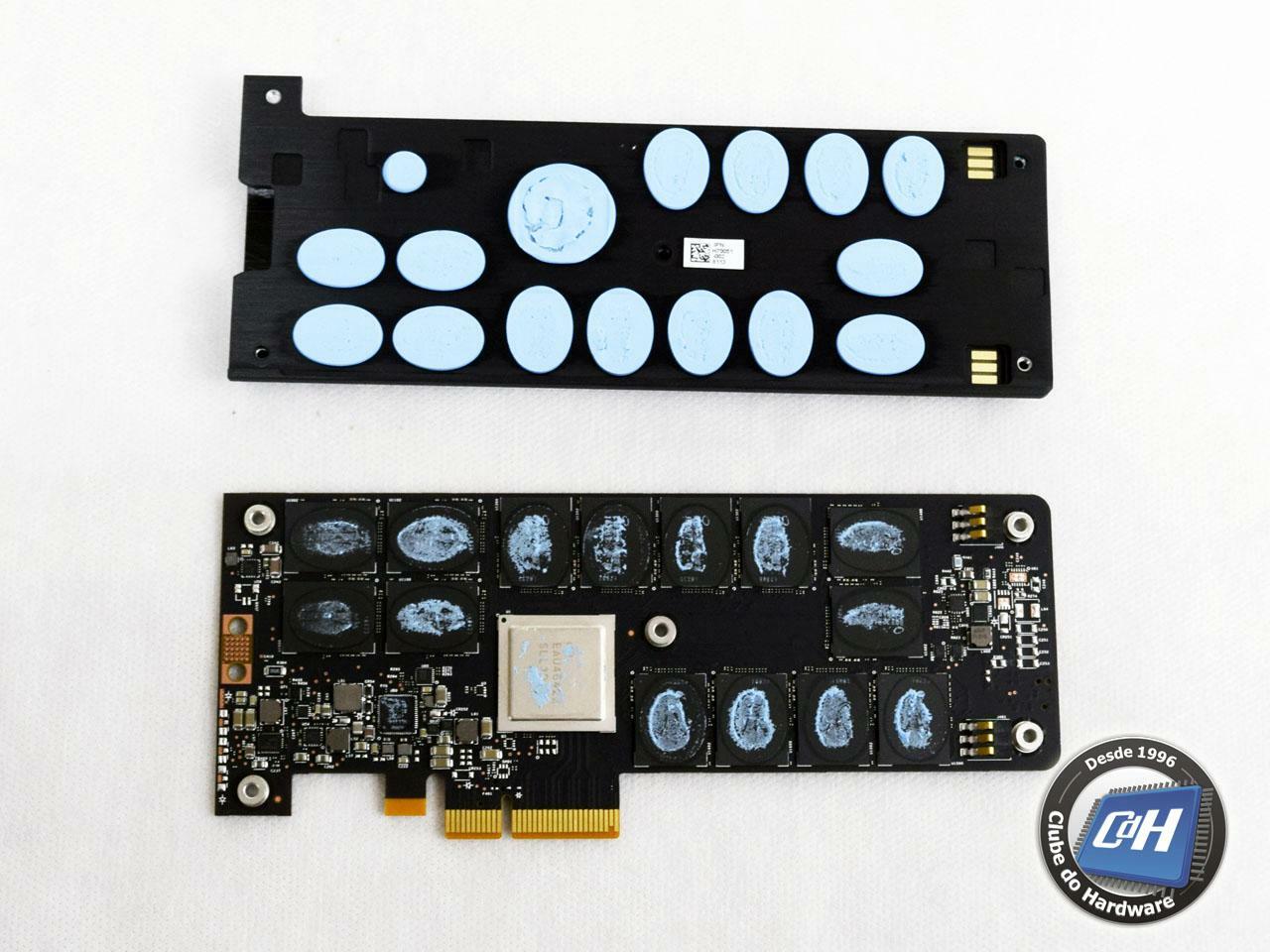

Do lado dos componentes, removendo o cooler vemos o chip controlador e mais 14 chips de memória 3D XPoint.
Figura 6: lado dos componentes

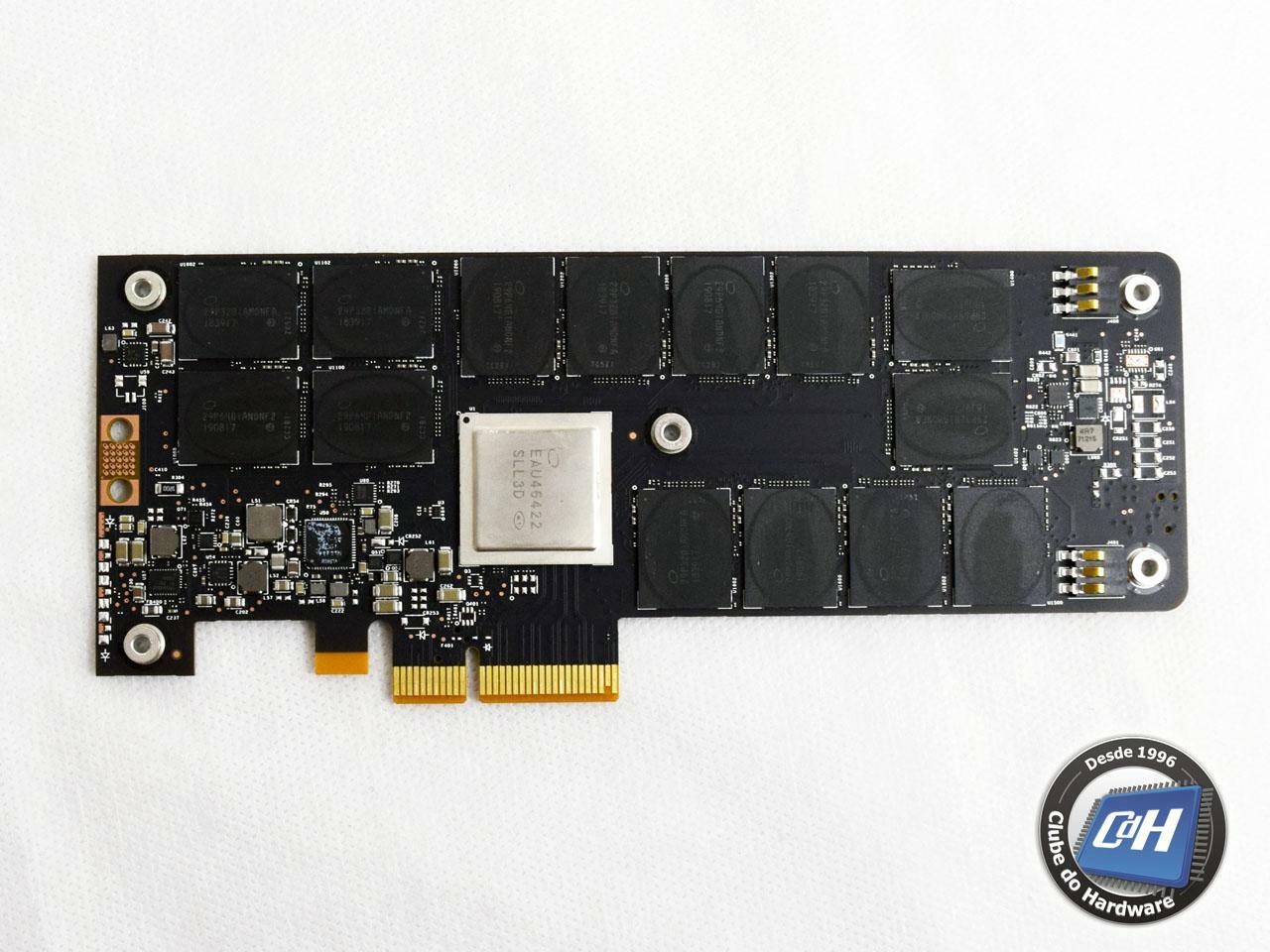

A Figura 7 traz uma visão geral do SSD.
Figura 7: lado dos componentes

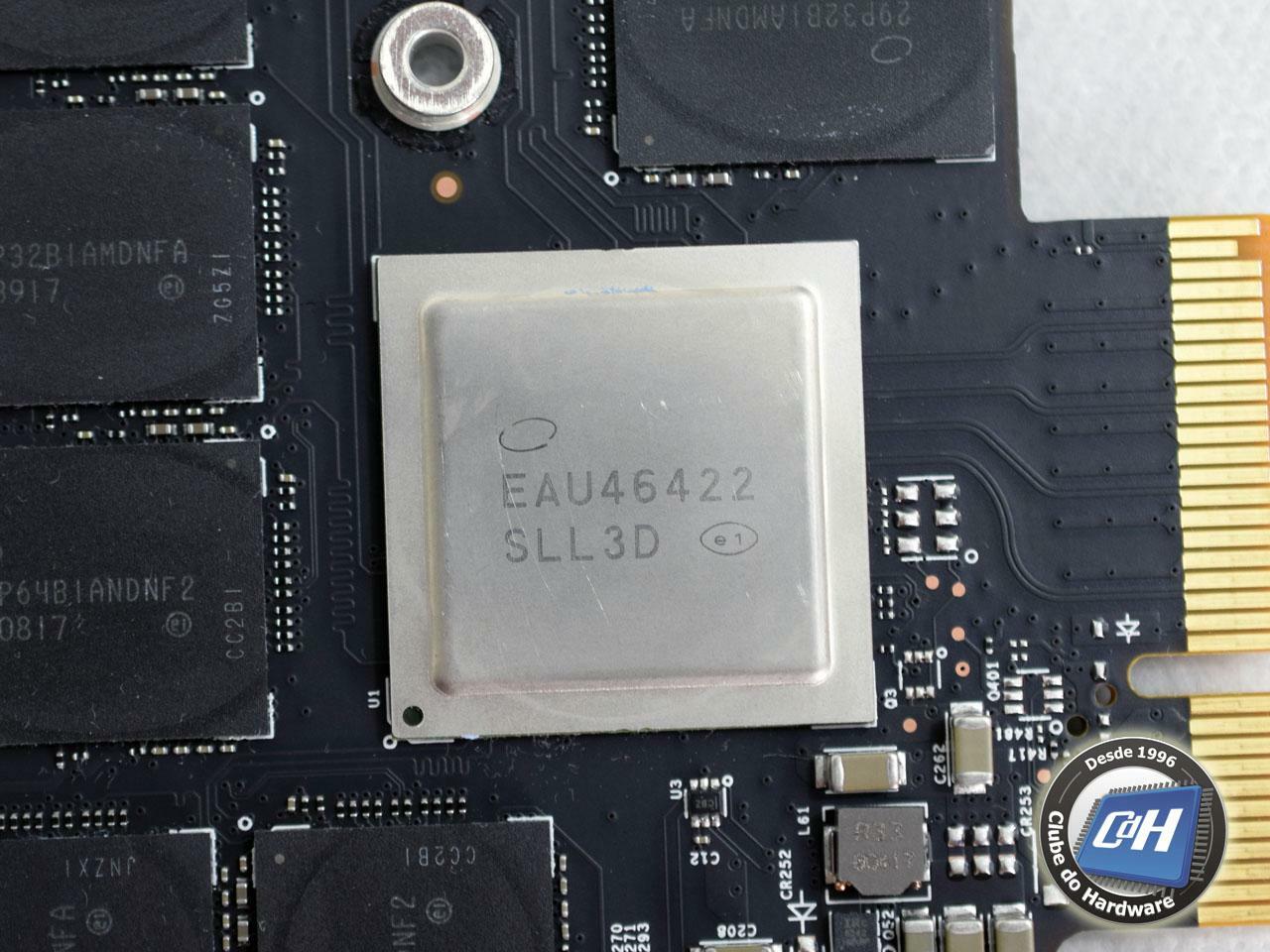

O Intel 905P de 960 GiB utiliza o controlador Intel SLL3D. É interessante notar que o 905P não utiliza memória cache SDRAM, o que provavelmente é devido às baixas latências dos chips de memória 3D XPoint.
Figura 8: chip controlador
Na Figura 9 vemos um chip de memória 3D XPoint com a marcação 29P64BIANDNF2. Há sete chips desse tipo, que aparentemente têm 64 GiB de capacidade.
Figura 9: chip de memória 3D XPoint

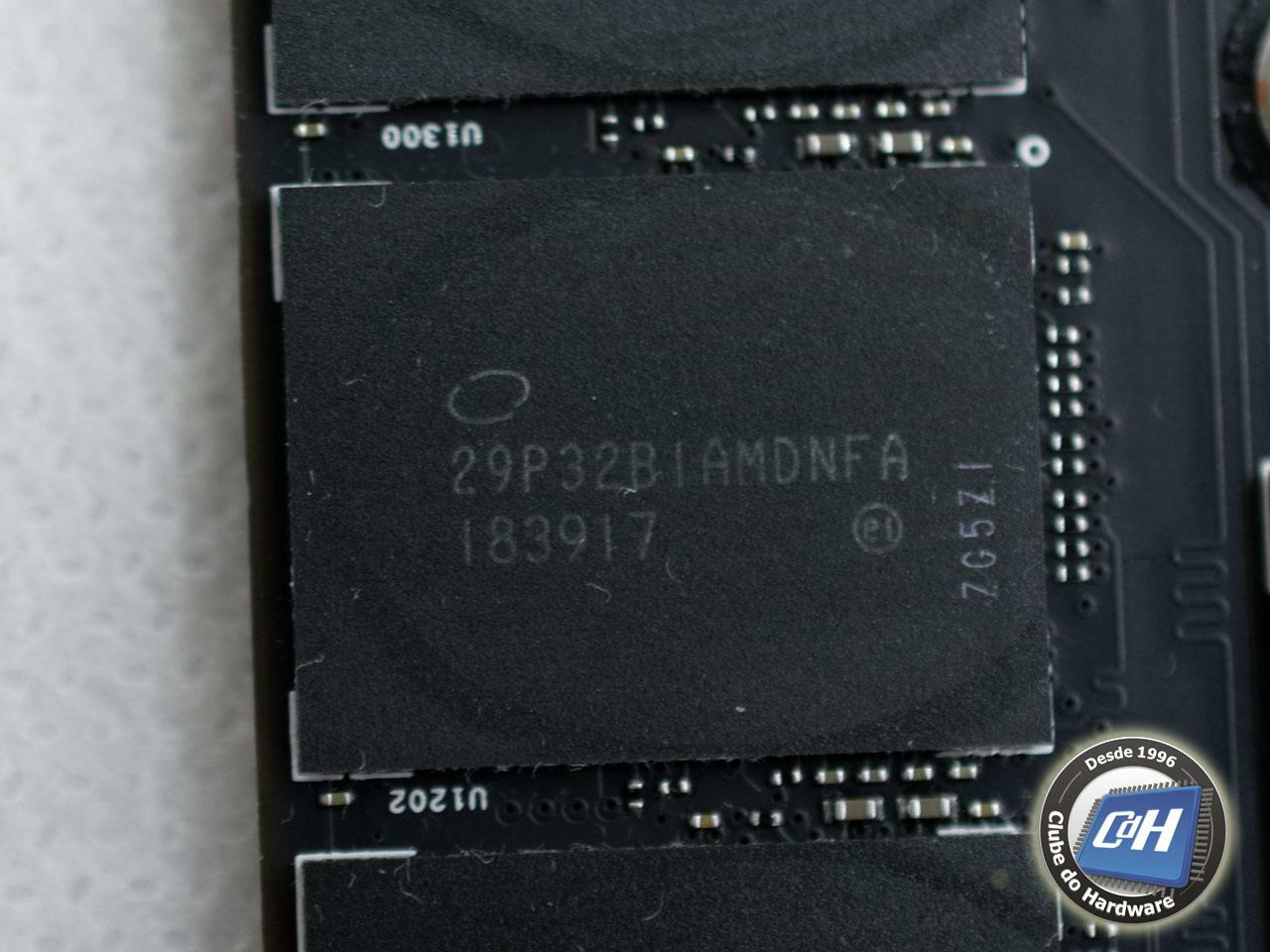

Já na figura 9, vemos um chip de memória 3D XPoint com a marcação 29P32BIAMDNFA. São 21 chips com esta marcação, cada um provavelmente com 32 GiB de capacidade.
Figura 10: chip de memória 3D XPoint
