Introdução
A Clone, tradicional marca brasileira de produtos de informática, tem no momento quatro modelos de fontes de alimentação: 450 W (Cód. 15026), 500 W (Cód. 15038), 600 W (Cód. 15098) e 700 W (Cód. 15099). Como nós já testamos os outros três modelos, com este teste nós terminamos de cobrir todos os modelos de fonte da Clone no mercado hoje. Lembrando que nenhum dos outros modelos consegue entregar a potência rotulada. Vamos ver se este cenário muda com este modelo de 500 W.
Assim como ocorre nos outros modelos da marca, a etiqueta da fonte avisa que a potência máxima é “de pico”. De acordo com a etiqueta, a potência máxima desta fonte é de 400 W. Veremos.
O modelo de 500 W tem a mesma aparência externa do modelo de 450 W, com apenas 12 cm de profundidade e tendo uma ventoinha de 80 mm e uma tomada para o monitor de vídeo em sua parte traseira, característica muito comum em fontes de 10 anos atrás (outra fonte que testamos e que também tem uma tomada dessas é a Coletek LC-8460BTX S).

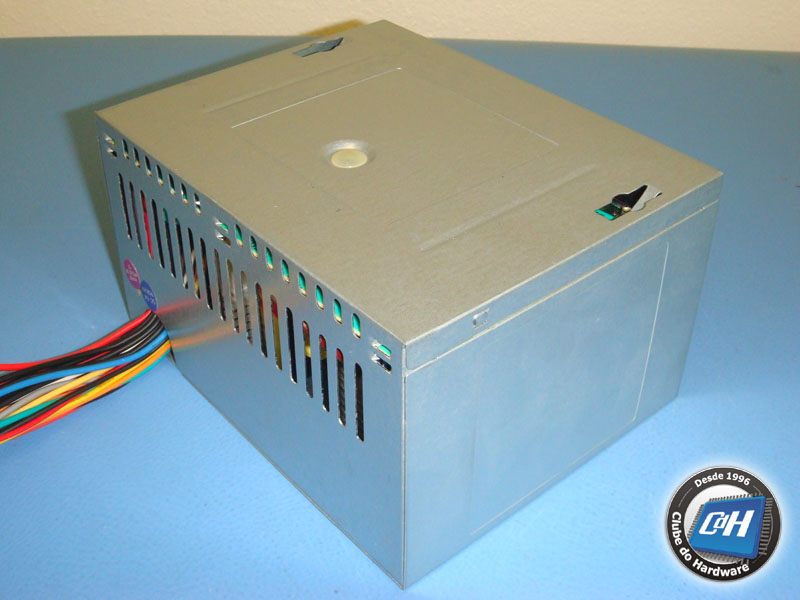

Figura 1: Fonte de alimentação Clone de 500 W.
Figura 2: Fonte de alimentação Clone de 500 W.
Sendo um produto de baixo custo, a Clone de 500 W não possui circuito PFC e é baseada na obsoleta topologia meia-ponte.
Pelo menos este modelo foi melhorado em relação ao modelo de 450 W na parte dos cabos. Enquanto que a versão de 450 W usa fios muito finos (22 AWG no cabo para periféricos e 20 AWG nos demais cabos, sendo que o mínimo recomendado é 18 AWG), a fonte testada usa fios 18 AWG na maioria dos fios, usando fios mais finos de 20 AWG apenas na extensão de quatro pinos do cabo principal da placa-mãe. Uma curiosidade é que esta extensão de quatro pinos é uma adaptação, pois dentro da fonte os fios desse conector estão emendados (uma emenda muito bem feita, usando espaguete termoretrátil) a fios 18 AWG. Ao que tudo indica, esta fonte tinha um segundo cabo SATA que foi cortado para adaptar esta extensão de quatro pinos.
A Clone de 500 W vem com os seguintes cabos e conectores:
- Cabo principal da placa-mãe com conector de 20/24 pinos (37 cm).
- Um cabo com um conector ATX12V (37 cm).
- Um cabo com um conector SATA (36 cm).
- Um cabo de alimentação para periféricos com três plugues padrão (36 cm até o primeiro conector, 15 cm entre conectores).
- Um cabo de alimentação para periféricos com dois plugues padrão e um conector de alimentação para unidades de disquete (36 cm até o primeiro conector, 15 cm entre conectores).
Como você pode ver, não há cabo para alimentar placas de vídeo e todos os cabos são extremamente curtos. Outro problema é a presença de apenas um conector SATA, o que já impede desta fonte ser usada até mesmo em computadores ultra-básicos, já que ao montar um computador novo você possivelmente usará uma unidade óptica SATA e um disco rígido SATA. O modelo de 450 W vem com dois conectores SATA (como dissemos, acreditamos que esta fonte tinha um segundo conector SATA que foi cortado para dar lugar à extensão de quatro pinos do conector principal da placa-mãe), mas com apenas dois conectores para periféricos.
Figura 3: Cabos.
Vamos agora dar uma olhada no interior desta fonte de alimentação.
