Introdução
Hoje nós daremos uma olhada na Elite Power 400 W (RS-400-PSAR-J3) da Cooler Master, uma fonte relativamente fácil de ser encontrada no Brasil e com preço mais do que acessível. Será que ela pode fornecer sua potência rotulada? Será que vale a pena considerá-la como opção de compra se você não tem muito dinheiro para gastar em uma fonte de alimentação? Confira.
Esta fonte é fabricada pela FSP, o que significa que a Cooler Master utiliza tudo quanto é fornecedor de fonte de alimentação. Por exemplo, a maioria das fontes eXtreme Power Plus são fabricadas pela AcBel Polytech, com alguns modelos fabricados pela Seventeam. Outras séries de fontes da Cooler Master são fabricadas por outros fornecedores.
A propósito, esta fonte tem a mesma declaração fantástica “As sealed stick was removed, lost or damaged, it shall be out of warranty validity” (“Como etiqueta selada foi removida, perdida ou danificada, ela deverá estar fora de validade de garantia”) em sua etiqueta presente nos membros da série eXtreme Power Plus, que são fabricados por uma empresa diferente. Portanto o autor desta célebre frase em “ingrês” é a Cooler Master. Quando é que eles vão parar de usar tradutores on-line e contratar alguém que fale inglês para escrever suas etiquetas?
Outra informação interessante na etiqueta: “A potência combinada das saídas +3,3 V, +5 V, +12V1 e +12V2 não deverá exceder 327,9 W”. Bem, se você somar isto à potência máxima de 12,5 W da saída de +5VSB e à potência máxima de 9,6 W da saída de -12 V, nós temos uma fonte de alimentação de 350 W...

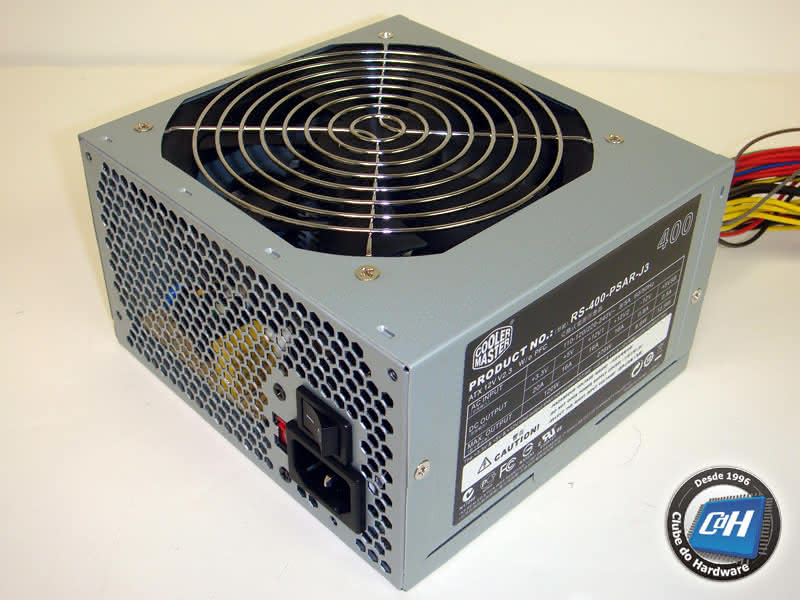

Figura 1: Fonte de alimentação Cooler Master Elite Power 400 W.
Figura 2: Fonte de alimentação Cooler Master Elite Power 400 W.
A Cooler Master Elite Power Plus 400 W mede 14 cm de profundidade. Ela tem uma ventoinha de 120 mm em sua parte inferior. A fonte não tem circuito PFC ativo, como você pode ver pela presença de uma chave 115 V/230 V na Figura 1, sendo baseada na defasada topologia de meia-ponte.
Esta fonte não tem sistema de cabeamento modular e os cabos não possuem proteção de nylon. Apenas o cabo ATX12V/EPS12V usa fios 18 AWG. Todos os outros fios são 20 AWG, ou seja, mais finos do que o recomendado.
Os cabos inclusos são:
- Cabo principal da placa-mãe com um conector de 20/24 pinos (44 cm).
- Um cabo com dois conectores ATX12V que juntos formam um conector EPS12V (52 cm).
- Um cabo com um conector de alimentação de seis pinos para placas de vídeo (48 cm).
- Dois cabos com dois conectores de alimentação SATA cada (41 cm até o primeiro conector, 12 cm entre os conectores).
- Um cabo com três conectores de alimentação para periféricos e um conector de alimentação para a unidade de disquete (42 cm até o primeiro conector, 12 cm entre os conectores).
Esta configuração é compatível com uma fonte de alimentação de 400 W simples.
Figura 3: Cabos.
Vamos agora dar uma olhada no interior desta fonte de alimentação.
