Análise do Primário
Vamos agora dar uma olhada em profundidade no primário da Cougar RS 650 W. Para uma melhor compreensão do que iremos falar aqui, sugerimos a leitura do nosso tutorial Anatomia das Fontes de Alimentação Chaveadas.Esta fonte usa uma ponte de retificação KBU10J, instalada em um dissipador de calor individual. Este componente suporta até 10 A a 75° C, portanto em teoria você seria capaz de extrair até 1.150 W de uma rede elétrica de 115 W. Assumindo uma eficiência de 80%, a ponte permitiriam que a fonte fornecesse até 920 W sem que ela queimasse. Claro que estamos falando apenas deste componente e o limite real dependerá de outros componentes da fonte de alimentação.

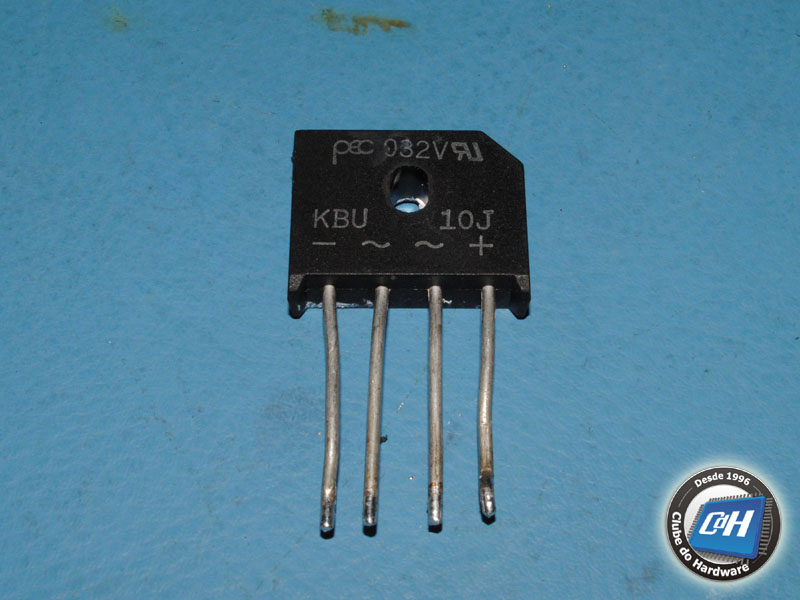

Figura 10: Ponte de retificação
Dois transistores de potência MOSFET MDP18N50 são usados no circuito PFC ativo, cada um capaz de fornecer até 18 A a 25° C ou 11 A a 100° C em modo contínuo (veja o que a diferença de temperatura faz) ou até 72 A a 25° C em modo pulsante. Esses transistores apresentam uma resistência máxima de 270 mΩ quando ligados, uma características chamada RDS(on). Este número indica a quantidade de potência que é desperdiçada e quanto menor este valor melhor, pois significa que o transistor consumirá menos quando estiver ligado, resultando em uma maior eficiência para a fonte.

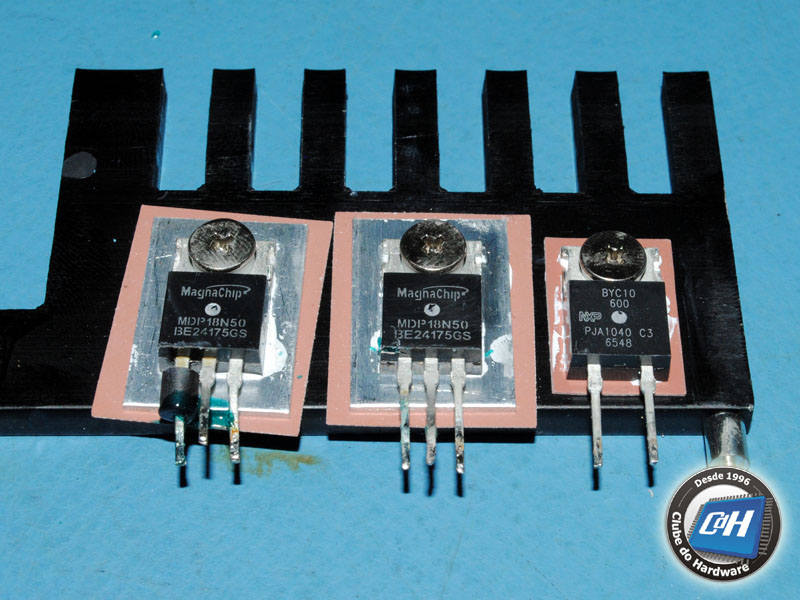

Figura 11: Transistores do PFC ativo e diodo
O capacitor eletrolítico usado para filtrar a saída do circuito PFC ativo é japonês, da Chemi-Con, e está rotulado a 85° C.
Na seção de chaveamento, outros dois transistores de potência MOSFET MDP18N50 são usados na tradicional configuração de chaveamento direto com dois transistores. As especificações desses transistores foram discutidas acima.

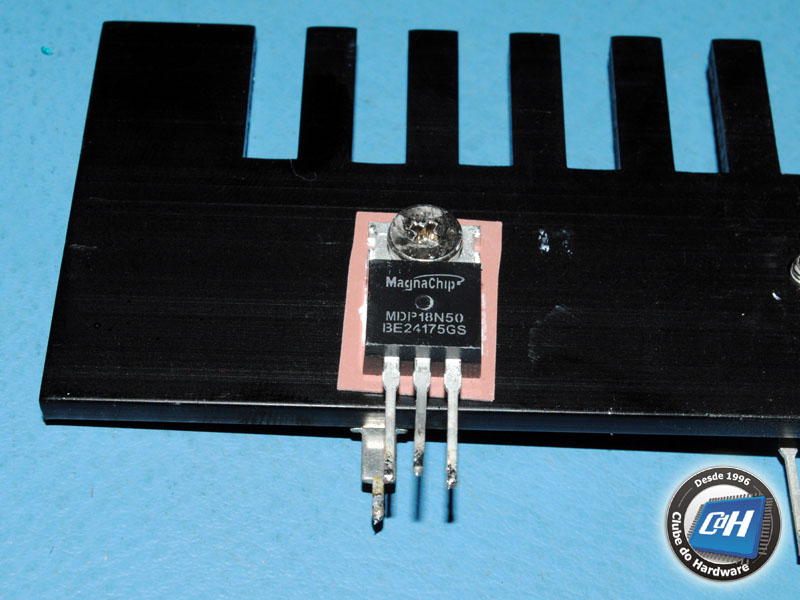

Figura 12: Um dos transistores chaveadores
O primário é gerenciado por um controlador PFC ativo/PWM FAN4800.

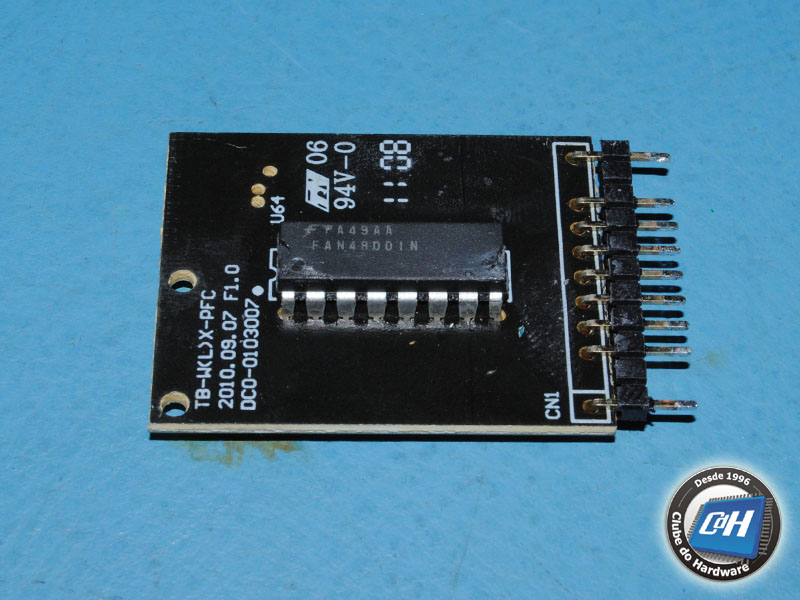

Figura 13: Controlador PFC ativo/PWM
Vamos agora dar uma olhada no secundário desta fonte de alimentação.
