Introdução
Desta vez testamos a fonte de alimentação Jewel 350 W (SP-ATX-350WT-PFC) da Spire, que é bastante popular no Brasil. Será que ela é uma boa fonte? Confira.
A Spire é um tradicional fabricante de coolers e ventoinhas. Suas fontes de alimentação são fabricadas por uma obscura empresa chinesa chamada Yi Xin Electronics, conforme indica a marcação presente em sua placa de circuito impresso.

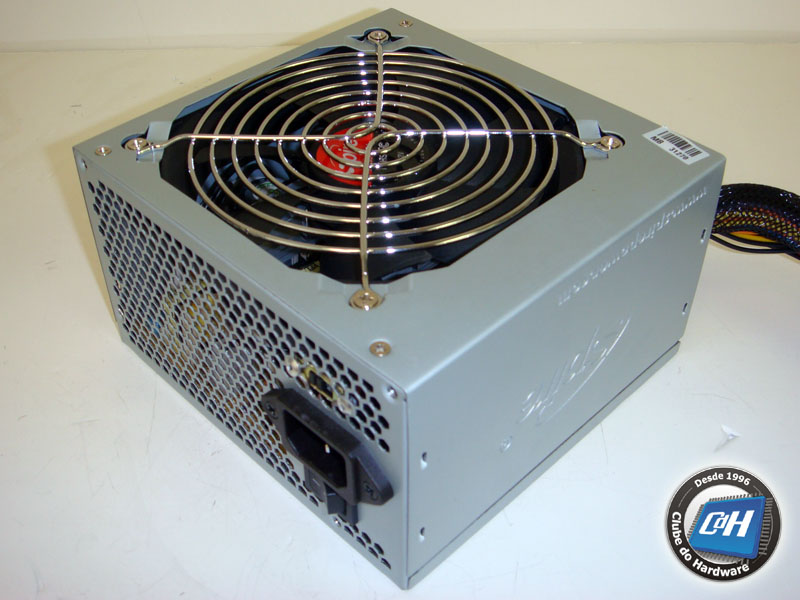

Figura 1: Fonte de alimentação Spire Jewel 350 W.
Figura 2: Fonte de alimentação Spire Jewel 350 W.
A Spire Jewel 350 W é uma fonte pequena, com 14 cm de profundidade, possuindo uma ventoinha de 120 mm em sua parte inferior. Ela possui circuito PFC passivo, pois a Spire é focada principalmente no mercado europeu, onde a presença de circuito PFC é obrigatória em fontes de alimentação.
É importante notar que na foto presente no site do fabricante esta fonte não tem uma chave 115 V/230 V. Isso ocorre porque o modelo europeu só funciona em 230 V, já que esta é a tensão da rede elétrica européia. Para a venda no Brasil “alguém” instalou uma chave rotulada “127 V / 220 V”, muito possivelmente o distribuidor no Brasil e não o fabricante. Achamos isso por dois motivos. Primeiro a instalação desta chave foi claramente uma “modificação” na fonte, pois a fonte teve furos cortados para comportar a chave e a chave foi instalada com rebites (fabricantes usam parafusos e não rebites). Segundo, a chave é rotulada como “127 V / 220 V” e não “115 V / 230 V”. Até onde sabemos o Brasil é o único país do mundo que tem tensão nominal de 127 V e, portanto, esta chave tem origem nacional. Se fosse importada, traria escrito “115 V / 230 V”, que é o padrão internacional.
Figura 3: Chave 127 V / 220 V, repare como é uma modificação.
Nenhum sistema de cabeamento modular é usado e apenas o cabo principal da placa-mãe vem com uma proteção de nylon, que parte de dentro da fonte. Todos os fios são 20 AWG, isto é, são mais finos do que o mínimo recomendado, que é 18 AWG. Os cabos inclusos são:
- Cabo principal da placa-mãe com conector de 20/24 pinos.
- Um cabo com um conector ATX12V.
- Um cabo com um conector de alimentação SATA.
- Um cabo com dois conectores de alimentação para periféricos.
- Um cabo com dois conectores de alimentação para periféricos e um conector de alimentação para unidades de disquete.
O número de cabos é insuficiente para uma configuração moderna, não só porque não há um conector para alimentar placas de vídeo, como há apenas um conector de alimentação SATA.
O que ocorre é que esta é uma fonte ATX12V versão 1.3, isto é, projeto antigo (a versão atual é a 2.3). Isso pode ser confirmado não só pela marcação na placa de circuito impresso, mas também pela presença de um fio com tensão de -5 V (fio branco) no cabo de alimentação principal da placa-mãe, que foi abolido em janeiro de 2002. Isto é, esta é uma fonte obsoleta que o fabricante adaptou colocando um conector de alimentação SATA.
Os cabos ainda por cima são curtos, com apenas 33 cm entre a carcaça da fonte e o primeiro conector do cabo. Cabos com mais de um conector possuem 15 cm de distância entre os conectores.
Figura 4: Cabos.
Vamos agora dar uma olhada no interior desta fonte de alimentação.
