As baias das unidades de armazenamento
O PC-T60 suporta até duas unidades de armazenamento externas de 5,25 polegadas, três discos rígidos de 3,5 polegadas e três unidades de 2,5 polegadas.
As baias das unidades de 5,25 polegadas ficam sob a bandeja da placa-mãe e as unidades devem ser fixadas com parafusos comuns. Ao lado da fonte, fica uma gaiola removível onde ficam as três baias de 3,5 polegadas e uma baia de 2,5 polegadas.

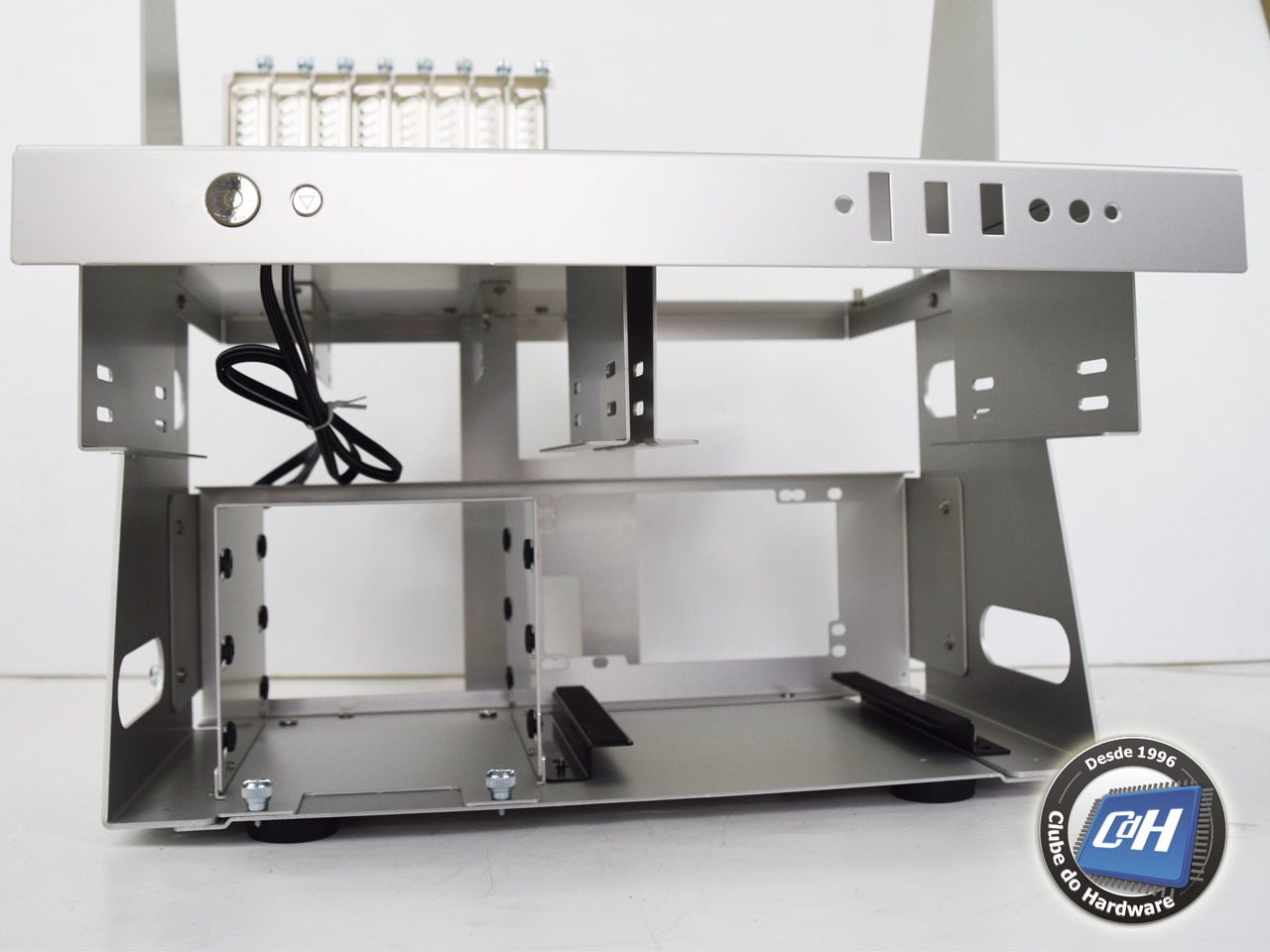

Figura 10: baias externas de 5,25 polegadas

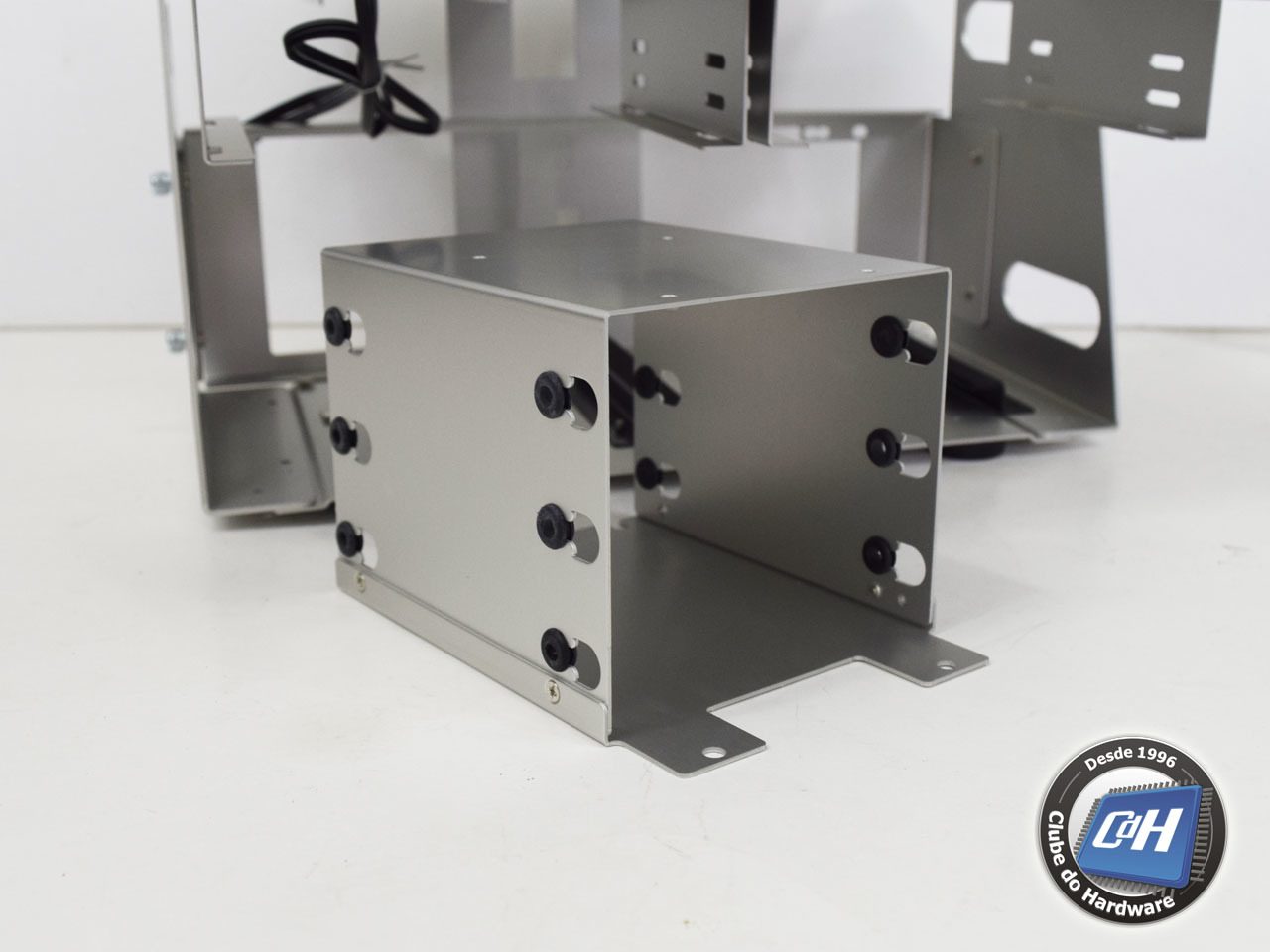

A Figura 11 mostra essa gaiola. As unidades de 3,5 polegadas devem ser instaladas por meio de parafusos de dedo especiais que acompanham o gabinete, ficando suspensas em anéis de borracha que absorvem as vibrações. Já uma unidade de 2,5 polegadas pode ser fixada com parafusos comuns na parte superior desta gaiola.
Figura 11: gaiola com as baias internas

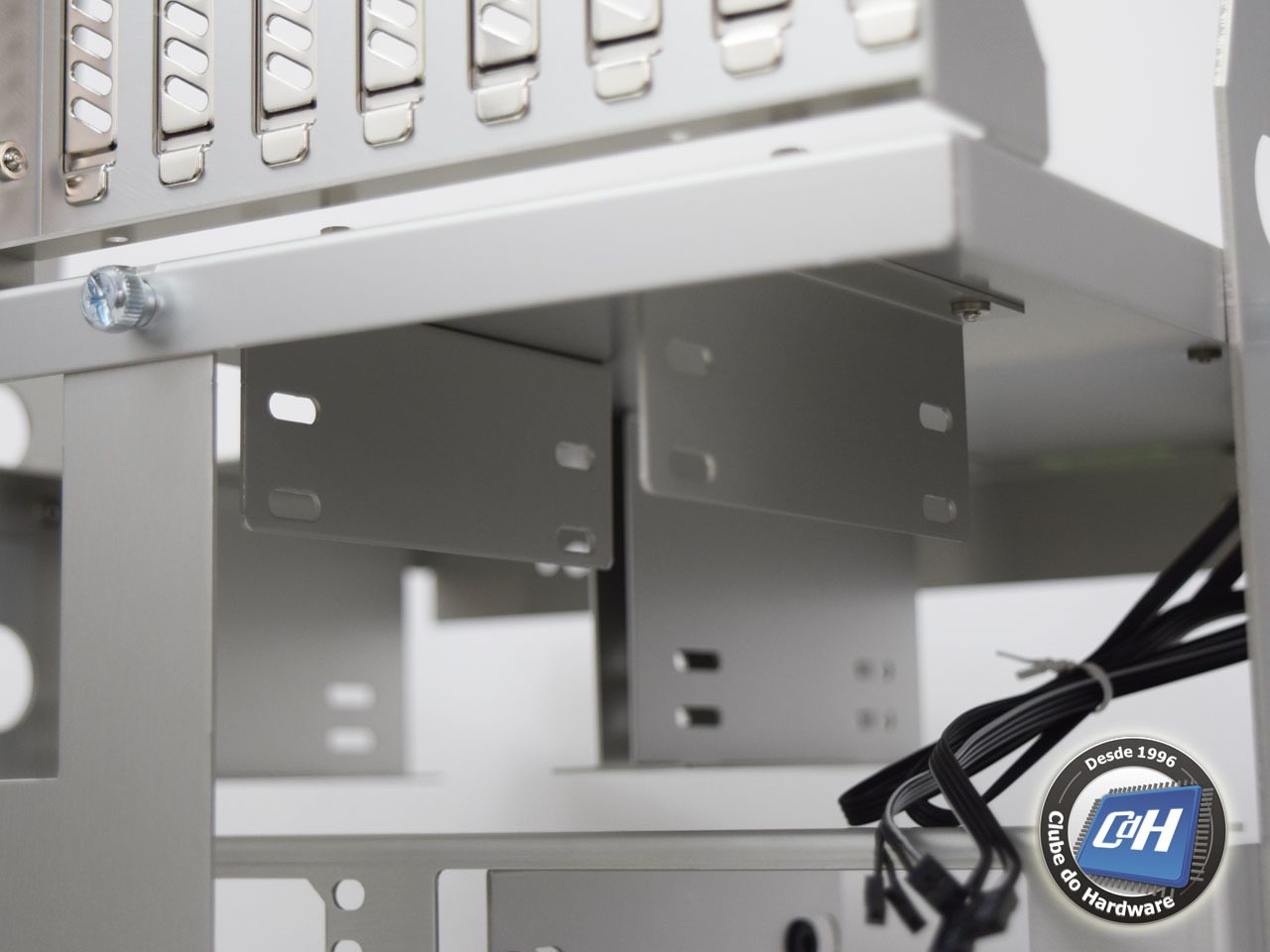

A Figura 12 mostra as duas baias de 2,5 polegadas, que ficam também sob a bandeja da placa-mãe, na parte traseira. Aqui as unidades devem ser fixadas com parafusos comuns.
Figura 12: baias de 2,5 polegadas

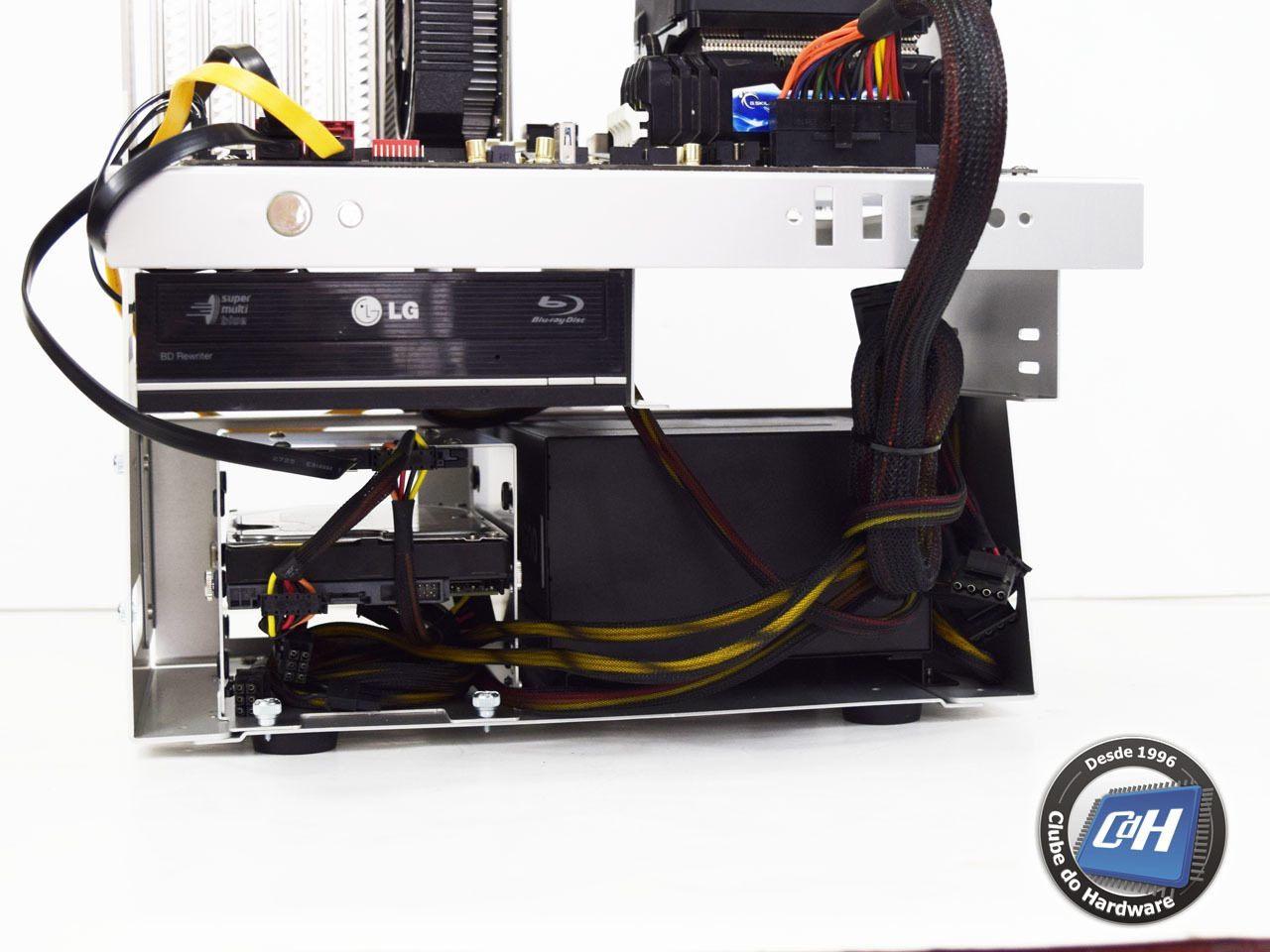

A Figura 13 mostra um gravador de Blu-Ray, um disco rígido e um SSD instalados nas baias do gabinete.
Figura 13: unidades de armazenamento instaladas
