As baias das unidades de armazenamento
O Jaguar V2 oferece duas baias para unidades de 5,25 polegadas, duas baias para unidades de 3,5 polegadas e três baias para unidades de 2,5 polegadas.

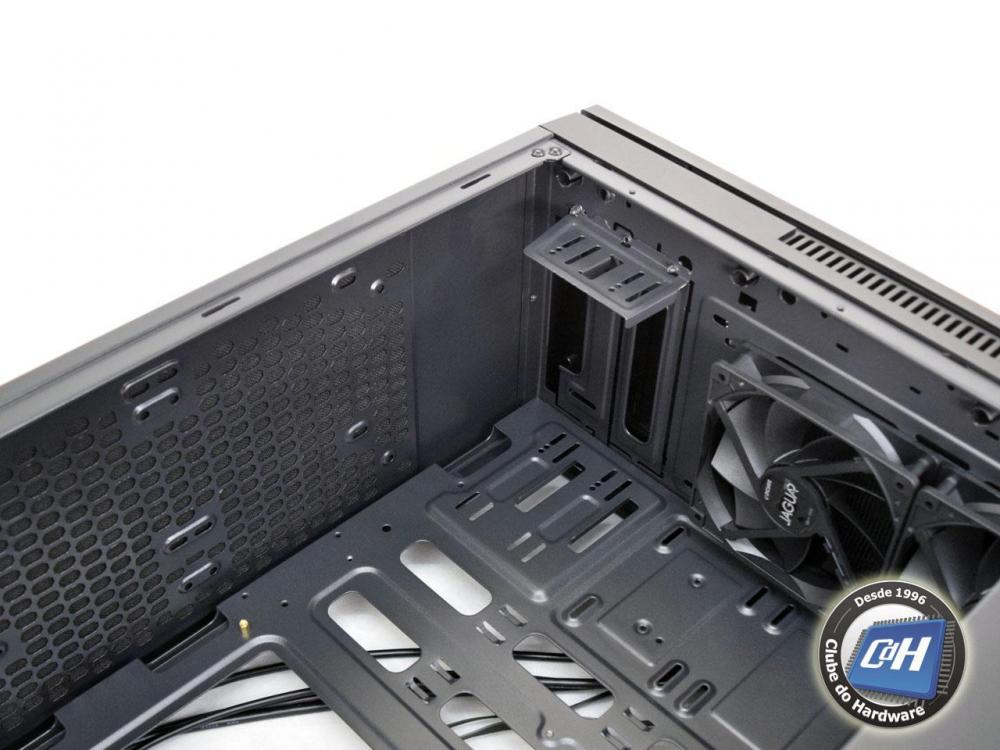

A Figura 17 mostra as duas baias para unidades de 5,25 polegadas, fixadas com parafusos comuns.
Figura 17: baias para unidades de 3,5 polegadas

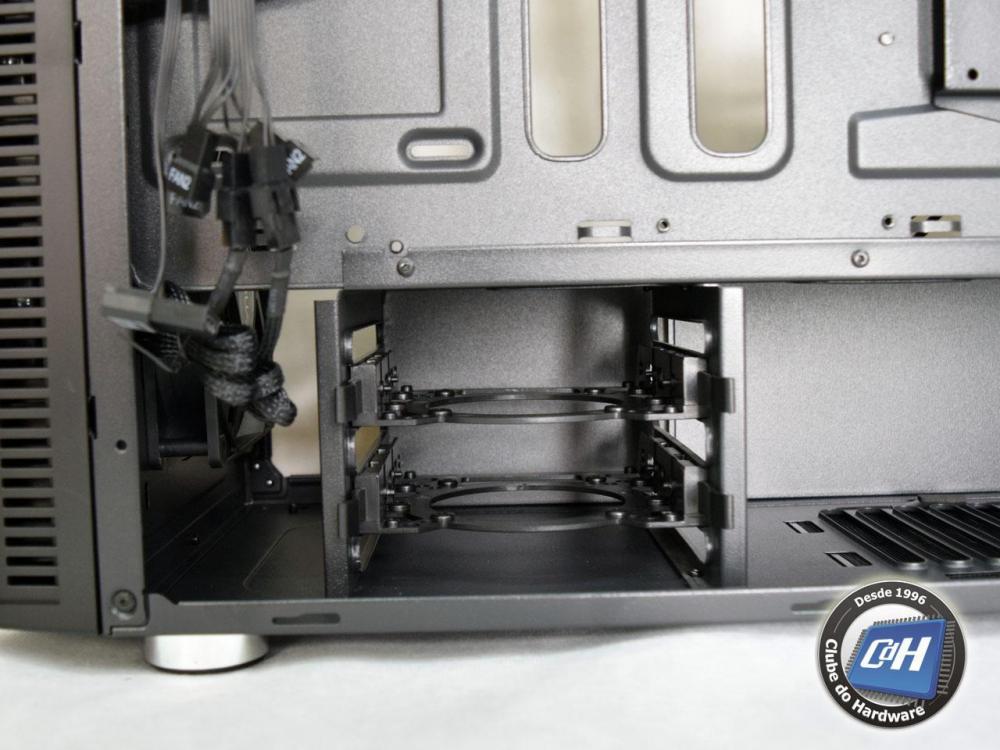

A Figura 18 mostra as duas baias para unidades de 3,5 polegadas ou 2,5 polegadas. As unidades ficam em gavetas e discos rígidos de 3,5 polegadas podem ser instalados sem o uso de ferramentas.
Figura 18: baias de 3,5 e 2,5 polegadas

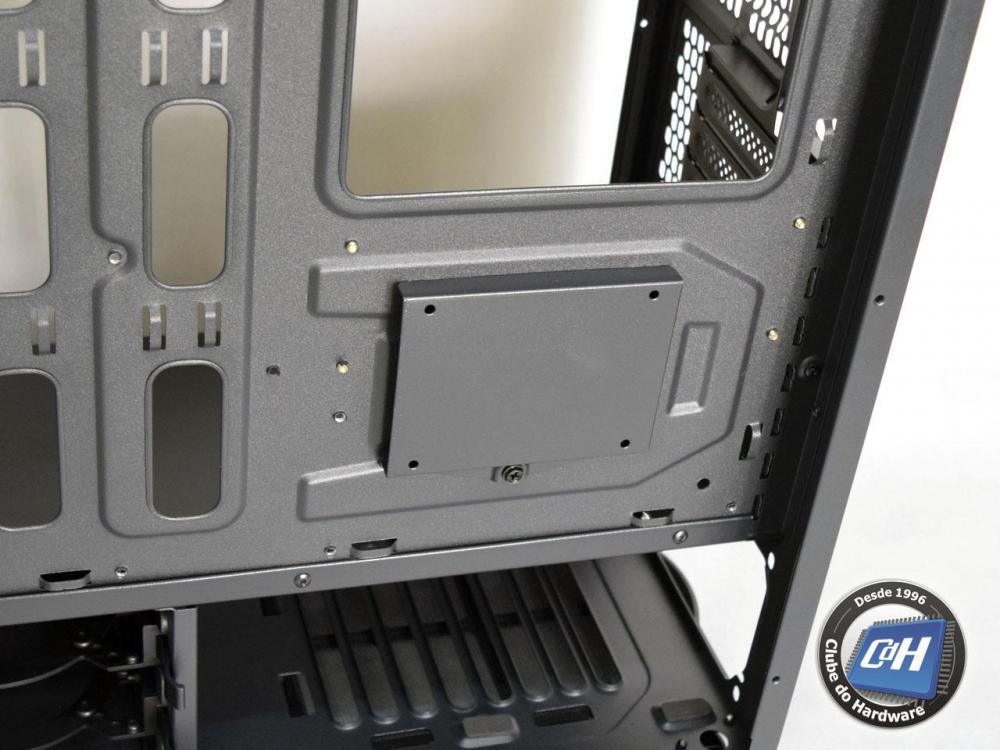

Na Figura 19 vemos uma baia de 2,5 polegadas, localizada atrás da bandeja da placa-mãe.
Figura 19: baia de 2,5 polegadas

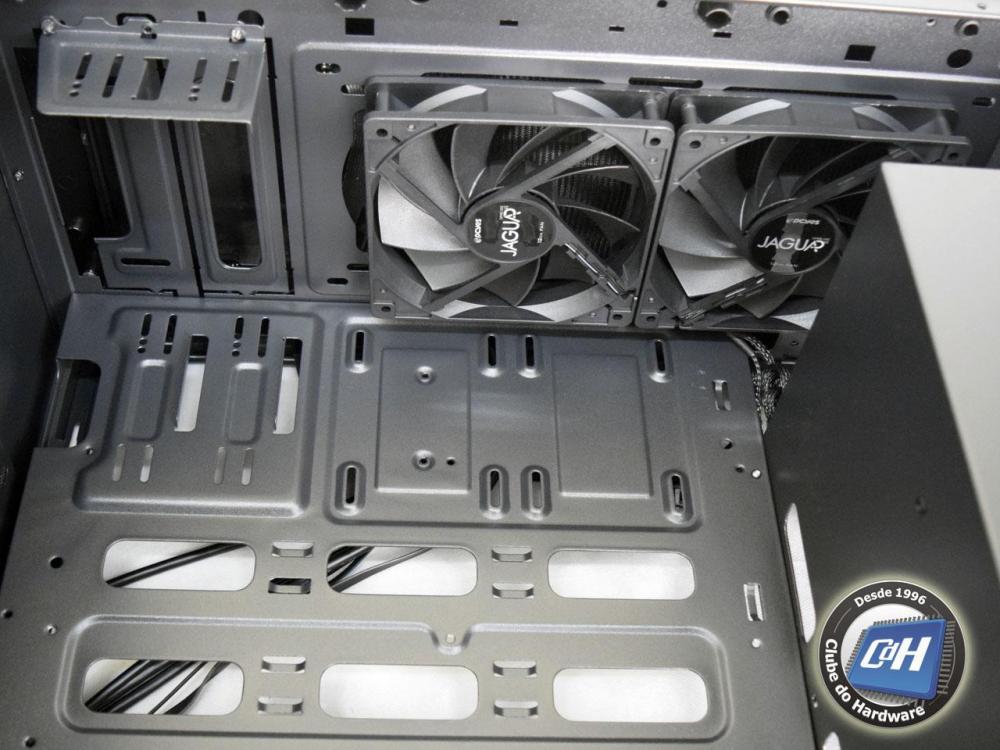

Há mais duas baia para unidades de armazenamento de 2,5 polegadas na bandeja da placa-mãe.
Figura 20: baias de 2,5 polegadas
