Periféricos on-board
O chipset Intel H370 é uma solução de apenas um chip, também conhecido como PCH (Platform Controller Hub ou hub controlador de plataforma). Esse chip oferece seis portas SATA-600, suportando RAID (0, 1, 5 e 10). As portas SATA são instaladas na extremidade da placa-mãe e quatro delas são rotacionadas em 90 graus, de forma que a instalação de placas de vídeo não as bloqueie.
A placa-mãe não suporta portas SATA Express nem U.2.

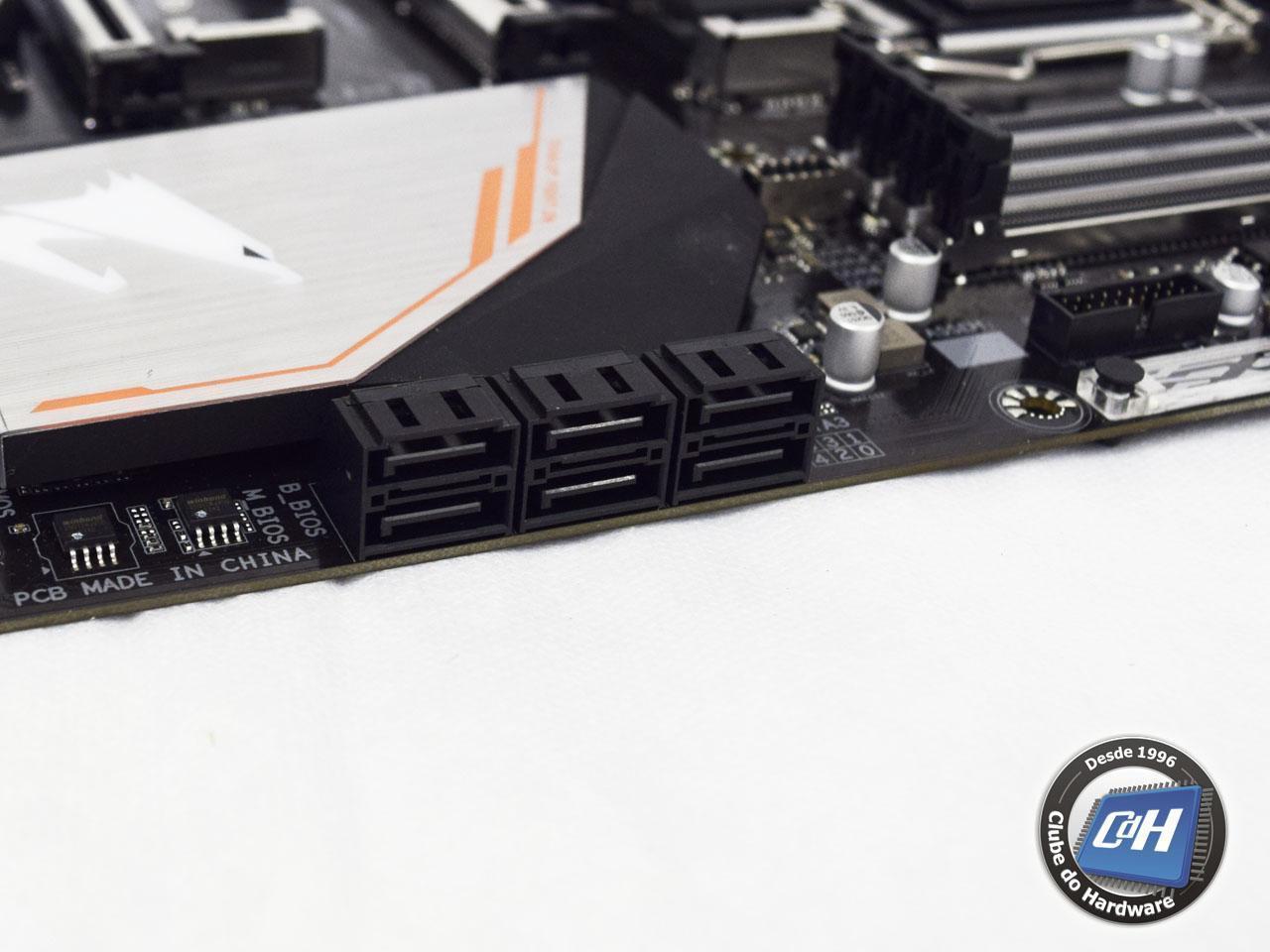

Figura 5: as seis portas SATA-600
O chipset Intel H370 suporta 14 portas USB 2.0 e até oito portas USB 3.0 e USB 3.1, sendo no máximo quatro USB 3.1 geração 2. A Gigabyte H370 AORUS GAMING 3 WIFI oferece seis portas USB 2.0, quatro no painel traseiro e duas disponíveis em um conector localizado na placa-mãe. Há cinco portas USB 3.0 (também chamadas de USB 3.1 geração 1), todas controladas pelo chipset, sendo dias delas no painel traseiro e três disponíveis em dois conectores (um desses conectores é do tipo utilizado em portas tipo C). Há ainda duas portas USB 3.1 geração 2, uma tipo A e uma tipo C, controladas pelo chipset.
A Gigabyte H370 AORUS GAMING 3 WIFI não traz portas FireWire nem Thunderbolt.
Esta placa-mãe suporta áudio no formato 7.1, gerado pelo chipset usando um codec Realtek ALC1220-VB, que oferece uma relação sinal/ruído de 120 dB para as saídas analógicas e 114 dB para as entradas analógicas (infelizmente outras características não foram divulgadas). De qualquer forma, fica claro que é um codec topo de linha e que essas especificações são excepcionais até mesmo para o usuário que pretende trabalhar profissionalmente capturando e editando áudio analógico. Toda a seção de áudio é fisicamente separada dos outros circuitos, o que reduz a interferência e ajuda o circuito de áudio a atingir suas relações sinal/ruído nominais. Além disso, o circuito de áudio utiliza capacitores específicos para áudio da alemã WIMA e amplificador para fones de ouvido. As saídas de áudio analógico são independentes.

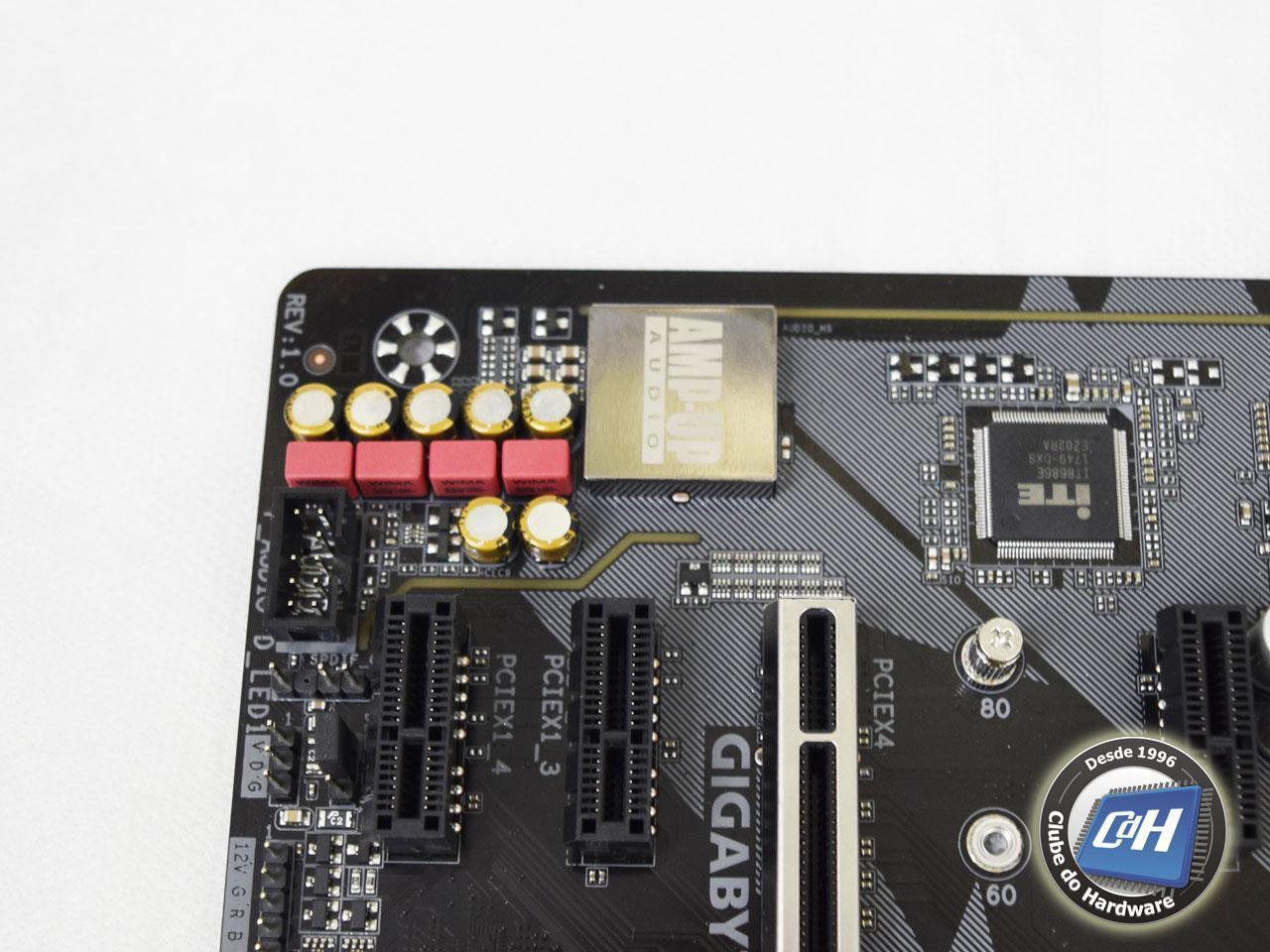

A Figura 6 mostra a seção de áudio da placa-mãe.
Figura 6: seção de áudio
A placa-mãe analisada vem com uma porta Gigabit Ethernet controlada por um chip Intel I219V.

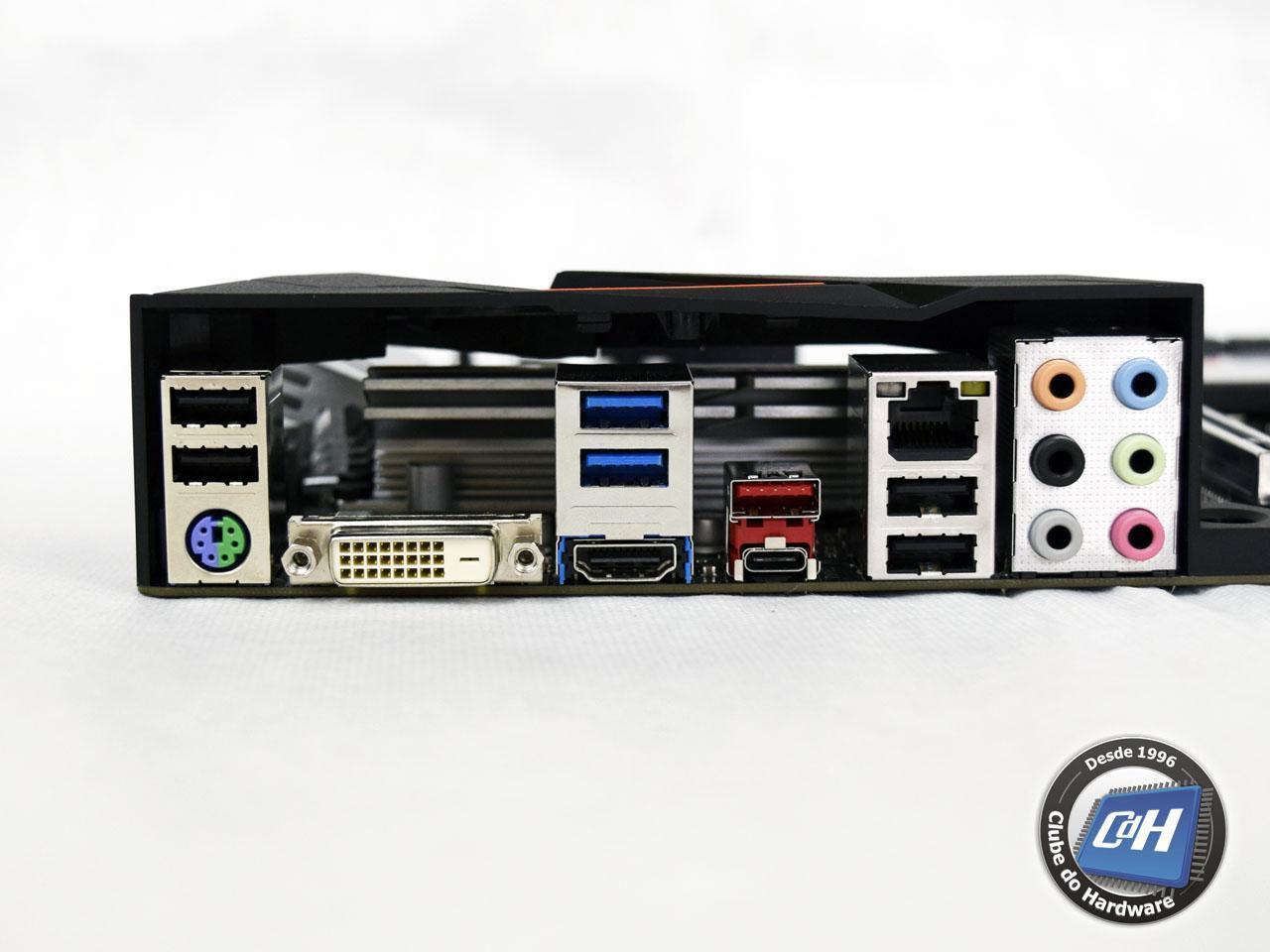

Na Figura 6, podemos ver o painel traseiro da placa-mãe, com um conector PS/2 compartilhado para teclado ou mouse, duas portas USB 2.0, uma saída DVI-D, uma saída HDMI, duas portas USB 3.0 tipo A (azuis), duas portas USB 3.1 geração 2 (uma tipo A, vermelha, e uma tipo C), uma porta Gigabit Ethernet, mais duas portas USB 2.0 e os conectores de áudio analógico.
Figura 7: painel traseiro
